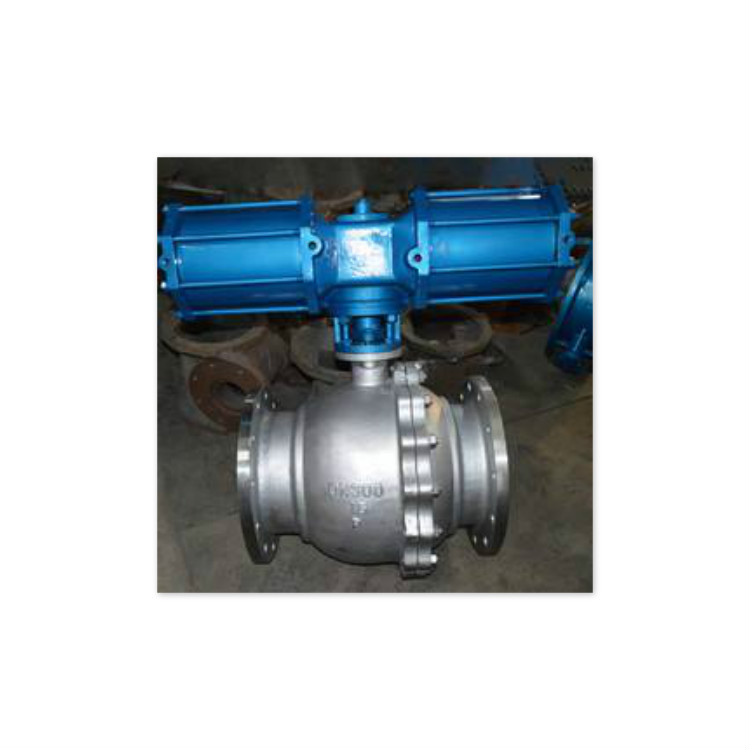

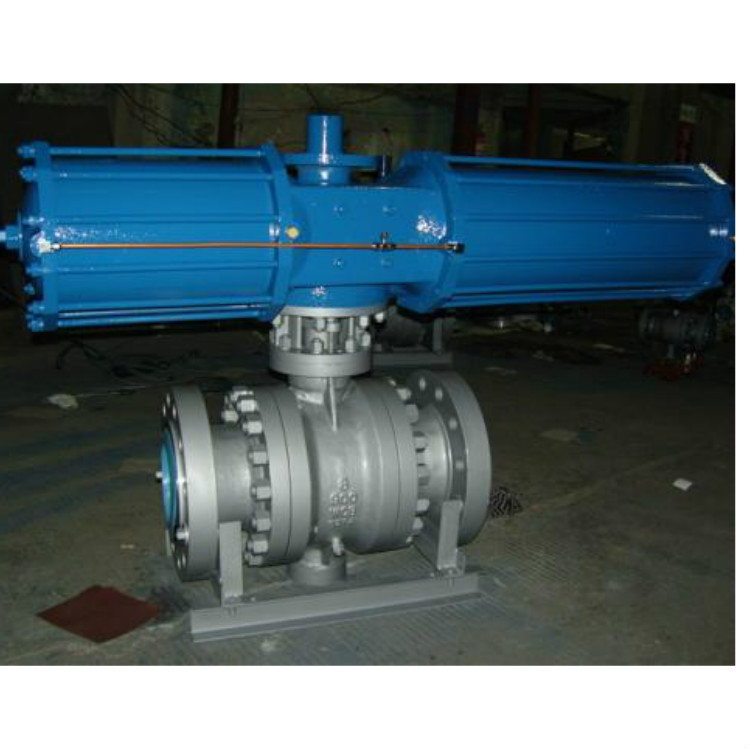

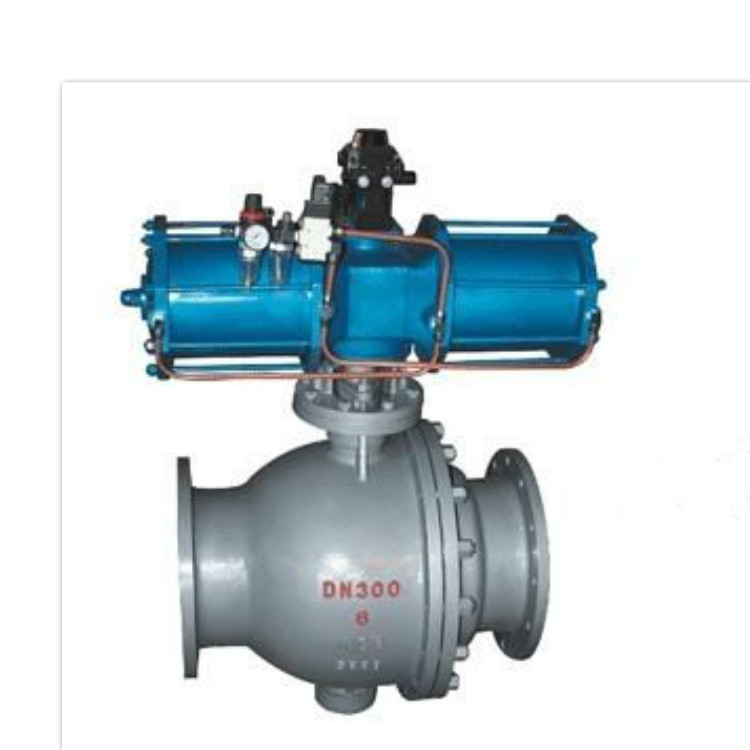

『Q647H、Q647F、Q647Y氣動固(gu)定(ding)式球(qiu)閥』專(zhuan)業生產(chan)廠家，由(you)本(ben)廠自主(zhu)研發(fa)生產(chan)的【】質量(liang)可靠、價格合(he)理、售(shou)后(hou)服務完善。『Q647H、Q647F、Q647Y氣動固(gu)定(ding)式球(qiu)閥』適用(yong)于(yu)各(ge)種輕重工(gong)業及樓宇管(guan)道。能恩品質，全(quan)球(qiu)共享！【】廣泛應(ying)用(yong)于(yu)：化工(gong)、石化、石油、造紙、采礦、電力、液化氣、食(shi)品、制藥、給(gei)排水、市政、機械(xie)設備配套、電子工(gong)業，城建等(deng)領域。 |
產品名稱 | Q647H、Q647F、Q647Y氣動固定式球閥 |
產品型號 | Q647H、Q647F、Q647Y |
公稱通徑 | DN50-800 |
壓力范圍 | 1.6-16MPa |
閥體材質 | 鑄鋼丨鍛鋼丨不銹鋼 |
『氣動固定式(shi)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)』專業(ye)生(sheng)(sheng)產廠(chang)家，由本廠(chang)自主研發生(sheng)(sheng)產的(de)(de)(de)【球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)】質(zhi)(zhi)量(liang)可靠、價格合(he)理、售(shou)后(hou)服務完善。『氣動固定式(shi)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)』適(shi)用(yong)于各種輕(qing)重工業(ye)及(ji)樓宇(yu)管道。能恩(en)品質(zhi)(zhi)，全(quan)球(qiu)(qiu)共享!【球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)】廣(guang)泛應(ying)用(yong)于：化(hua)工、石(shi)化(hua)、石(shi)油、造紙(zhi)、采礦、電(dian)力、液化(hua)氣、食(shi)品、制藥、給排水(shui)、市政(zheng)、機械(xie)設備配(pei)套、電(dian)子工業(ye)，城建等領域。【】特點(dian)：（1）流體(ti)阻力小，全(quan)通徑的(de)(de)(de)球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)基(ji)本沒有(you)流阻。（2）結(jie)構簡單(dan)、體(ti)積小、重量(liang)輕(qing)。（3）緊密可靠。它有(you)兩個密封面，而(er)且目前球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)的(de)(de)(de)密封面材料廣(guang)泛使用(yong)各種塑料，密封性好，能實現完全(quan)密封。在真空系統中(zhong)(zhong)也已(yi)廣(guang)泛使用(yong)。（4）操作方(fang)(fang)便(bian)，開(kai)閉迅速(su)，從全(quan)開(kai)到全(quan)關只要旋轉90°，便(bian)于遠距離的(de)(de)(de)控制。（5）維修方(fang)(fang)便(bian)，球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)結(jie)構簡單(dan)，密封圈一般(ban)都是活動的(de)(de)(de)，拆卸更換都比較方(fang)(fang)便(bian)。（6）在全(quan)開(kai)或全(quan)閉時(shi)(shi)，球(qiu)(qiu)體(ti)和(he)閥(fa)(fa)(fa)(fa)(fa)座的(de)(de)(de)密封面與(yu)介質(zhi)(zhi)隔離，介質(zhi)(zhi)通過時(shi)(shi)，不會引(yin)起(qi)閥(fa)(fa)(fa)(fa)(fa)門密封面的(de)(de)(de)侵(qin)蝕。（7）適(shi)用(yong)范圍廣(guang)，通徑從小到幾毫米，大到幾米，從高真空至高壓(ya)力都可應(ying)用(yong)。（8）由于球(qiu)(qiu)閥(fa)(fa)(fa)(fa)(fa)在啟閉過程中(zhong)(zhong)有(you)擦拭性，所以可用(yong)于帶懸浮固體(ti)顆粒的(de)(de)(de)介質(zhi)(zhi)中(zhong)(zhong)。
氣動固定球閥概述：
氣動固定(ding)(ding)球(qiu)(qiu)閥(fa)(fa)(fa)是(shi)新一(yi)(yi)代高性(xing)(xing)(xing)能球(qiu)(qiu)閥(fa)(fa)(fa)，適用(yong)(yong)于長輸管(guan)(guan)線(xian)和(he)一(yi)(yi)般工業管(guan)(guan)線(xian)，其強度、安全(quan)性(xing)(xing)(xing)、耐惡劣環(huan)境(jing)性(xing)(xing)(xing)等(deng)在(zai)設(she)(she)計時進行了特殊考慮，適用(yong)(yong)于各種腐(fu)蝕性(xing)(xing)(xing)和(he)非腐(fu)蝕性(xing)(xing)(xing)介質。它與(yu)浮(fu)動球(qiu)(qiu)閥(fa)(fa)(fa)相比，工作時，閥(fa)(fa)(fa)前(qian)流(liu)體(ti)(ti)壓(ya)力(li)在(zai)球(qiu)(qiu)體(ti)(ti)上產(chan)生的(de)作用(yong)(yong)力(li)全(quan)部(bu)傳(chuan)遞給軸(zhou)(zhou)承(cheng)，不會(hui)使球(qiu)(qiu)體(ti)(ti)向(xiang)閥(fa)(fa)(fa)座移動，因而(er)閥(fa)(fa)(fa)座變形小，密(mi)(mi)封(feng)(feng)性(xing)(xing)(xing)能穩定(ding)(ding)、使用(yong)(yong)壽命(ming)長，適用(yong)(yong)于高壓(ya)、大(da)口徑(jing)場(chang)合。先進的(de)彈簧預閥(fa)(fa)(fa)座組件(jian)，具(ju)有(you)(you)自緊特性(xing)(xing)(xing)，實現上游密(mi)(mi)封(feng)(feng)。每閥(fa)(fa)(fa)有(you)(you)兩(liang)個閥(fa)(fa)(fa)座，每個方向(xiang)都能密(mi)(mi)封(feng)(feng)因而(er)安裝沒(mei)有(you)(you)流(liu)向(xiang)限(xian)制，是(shi)雙向(xiang)。本閥(fa)(fa)(fa)有(you)(you)二塊式(shi)和(he)三塊式(shi)兩(liang)種閥(fa)(fa)(fa)體(ti)(ti)結構(gou)，中法蘭用(yong)(yong)螺(luo)栓連接(jie)，密(mi)(mi)封(feng)(feng)采(cai)用(yong)(yong)增(zeng)強聚四氟乙(yi)烯鑲入不銹鋼圈內，鋼圈后部(bu)設(she)(she)有(you)(you)彈簧保證(zheng)閥(fa)(fa)(fa)座緊貼(tie)球(qiu)(qiu)體(ti)(ti)，保持密(mi)(mi)封(feng)(feng)。上下閥(fa)(fa)(fa)桿(gan)均設(she)(she)有(you)(you)PTFE軸(zhou)(zhou)承(cheng)，減(jian)少磨擦，操作省力(li)，小軸(zhou)(zhou)底部(bu)沒(mei)有(you)(you)調整片，保證(zheng)球(qiu)(qiu)與(yu)密(mi)(mi)封(feng)(feng)圈的(de)接(jie)處位(wei)置。采(cai)用(yong)(yong)全(quan)通徑(jing)的(de)結構(gou)使閥(fa)(fa)(fa)門流(liu)量孔么(me)與(yu)管(guan)(guan)線(xian)內徑(jing)一(yi)(yi)致(zhi)，以便管(guan)(guan)線(xian)清掃。
主要性能規范：
型 號 | 試驗壓力ps(MPa) | 工作溫度(℃) | 適用介質 |
殼 體 | 密封(液) | 密封(氣) |
Q647F-10 | 1.5PN | 1.1PN | 0.6 MPa | -29-200(加玻纖(xian)增強聚四氟(fu)乙烯)、-29-300(對(dui)位聚苯) | 水、蒸汽、油品等 |
Q647F-16 |
硝酸等腐蝕性介質 |
強氧化性介質 |
Q647F-25 |
Q647F-64 | 醋酸等腐蝕性介質 |
Q647F-160 |
尿素等腐蝕性介質 |
主要零部件材質：
閥 體 | 球體、閥桿 | 閥 座 |
WCB | 2Cr13 | 加玻纖增(zeng)強聚四氟乙烯、對位(wei)聚苯(ben) |
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
CF8 | 0Cr19Ni9-(304) |
CF3 | 00Cr19Ni11-(304L) |
ZG1Cr18Ni-12Mo2Ti | 1Cr18Ni12-Mo2Ti |
CF8M | 0Cr17Ni12-Mo2(316) |
CF3M | 00Cr17Ni14-Mo2(316l) |
PN1.0主要外型及連接尺寸：
PN1.0(MPa) |
通徑(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | 542 | 90 |
150 | 394 | 150 | 280 | 240 | 210 | 22 | 8-23 | 572 | 130 |
200 | 457 | 200 | 335 | 295 | 265 | 24 | 8-23 | 636 | 203 |
250 | 533 | 250 | 390 | 350 | 320 | 26 | 12-23 | 726 | 245 |
300 | 610 | 300 | 440 | 400 | 368 | 26 | 12-23 | 859 | 399 |
350 | 686 | 350 | 500 | 460 | 428 | 26 | 16-23 | 927 | 498 |
400 | 762 | 400 | 565 | 515 | 482 | 26 | 16-25 | 1080 | 818 |
450 | 864 | 450 | 615 | 565 | 532 | 28 | 20-25 | 1120 | 1037 |
500 | 914 | 500 | 670 | 620 | 585 | 28 | 20-25 | 1150 | 1255 |
PN1.6主要外型及連接尺寸：
PN1.6(MPa) |
通徑(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | 542 | 95 |
150 | 394 | 150 | 280 | 240 | 210 | 24 | 8-23 | 572 | 135 |
200 | 457 | 200 | 335 | 295 | 265 | 26 | 12-23 | 736 | 208 |
250 | 533 | 250 | 405 | 355 | 320 | 30 | 12-25 | 890 | 255 |
300 | 610 | 300 | 460 | 410 | 375 | 30 | 12-25 | 910 | 409 |
350 | 686 | 350 | 520 | 470 | 435 | 34 | 16-25 | 1020 | 518 |
400 | 762 | 400 | 580 | 525 | 485 | 36 | 16-30 | 1080 | 838 |
450 | 864 | 450 | 640 | 585 | 545 | 40 | 20-30 | 1120 | 1067 |
500 | 914 | 500 | 705 | 650 | 608 | 44 | 20-34 | 1150 | 1295 |
PN2.5主要外型及連接尺寸：
PN2.5(MPa) |
通徑(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
100 | 305 | 100 | 230 | 190 | 160 | 24 | 8-23 | 416 | 78 |
125 | 381 | 125 | 270 | 220 | 188 | 28 | 8-25 | 542 | 107 |
150 | 403 | 150 | 300 | 250 | 218 | 30 | 8-25 | 572 | 145 |
200 | 502 | 200 | 360 | 310 | 278 | 34 | 12-25 | 736 | 220 |
250 | 568 | 250 | 425 | 370 | 332 | 36 | 12-30 | 890 | 280 |
300 | 648 | 300 | 485 | 430 | 390 | 40 | 16-30 | 910 | 450 |
350 | 762 | 350 | 550 | 490 | 448 | 44 | 16-34 | 1020 | 570 |
400 | 838 | 400 | 610 | 550 | 505 | 48 | 16-34 | 1080 | 920 |
450 | 914 | 450 | 660 | 600 | 555 | 50 | 20-34 | 1120 | 1140 |
500 | 991 | 500 | 730 | 660 | 610 | 52 | 20-41 | 1150 | 1360 |
PN6.4主要外型及連接尺寸：
PN6.4(MPa) |
通徑(DN) | L | d1 | D | D1 | D2 | D6 | b | Z-d | H | 重量 |
50 | 292 | 50 | 175 | 135 | 105 | 88 | 26 | 4-23 | 360 | 33 |
65 | 330 | 65 | 200 | 160 | 130 | 110 | 28 | 8-23 | 379 | 45 |
80 | 356 | 80 | 210 | 170 | 140 | 121 | 30 | 8-23 | 452 | 55 |
100 | 432 | 100 | 250 | 200 | 168 | 150 | 32 | 8-25 | 479 | 81 |
125 | 508 | 125 | 295 | 240 | 202 | 176 | 36 | 8-30 | 646 | 175 |
150 | 559 | 150 | 340 | 280 | 240 | 204 | 38 | 8-34 | 666 | 240 |
200 | 660 | 200 | 405 | 345 | 300 | 260 | 44 | 12-34 | 736 | 280 |
250 | 787 | 250 | 470 | 400 | 352 | 313 | 48 | 12-41 | 790 | 540 |
300 | 838 | 300 | 530 | 460 | 412 | 364 | 54 | 16-41 | 870 | 760 |
350 | 889 | 350 | 595 | 525 | 475 | 422 | 60 | 16-41 | 1020 | 980 |
400 | 991 | 400 | 670 | 585 | 525 | 474 | 66 | 16-48 | 1080 | 1300 |
PN16.0主要外型及連接尺寸：
PN16.0(MPa) |
通徑(DN) | L | d1 | D | D1 | D2 | D6 | b | Z-d | H | 重量 |
50 | 368 | 50 | 215 | 165 | 132 | 88 | 36 | 8-25 | 380 | 80 |
65 | 419 | 65 | 245 | 190 | 152 | 110 | 44 | 8-30 | 395 | 120 |
80 | 381 | 80 | 260 | 205 | 168 | 121 | 46 | 8-30 | 480 | 155 |
100 | 457 | 100 | 300 | 240 | 200 | 150 | 48 | 8-34 | 532 | 195 |
125 | - | 125 | 355 | 285 | 238 | 176 | 60 | 8-41 | 670 | 250 |
150 | 610 | 150 | 390 | 318 | 270 | 204 | 66 | 12-41 | 703 | 480 |
200 | 737 | 200 | 480 | 400 | 345 | 260 | 78 | 12-48 | 750 | 620 |
250 | 838 | 250 | 580 | 485 | 425 | 313 | 88 | 12-54 | 820 | 960 |
300 | 965 | 300 | 665 | 570 | 510 | 364 | 100 | 16-54 | 900 | 1380 |
購買本(ben)公司氣(qi)動固(gu)定式球閥請(qing)按以下指示進行(xing)安裝：
（1）取(qu)掉法蘭端兩邊的保護蓋，在(zai)閥(fa)完全打開(kai)的狀態下進(jin)行(xing)沖(chong)洗清潔。
（2）安(an)裝前應(ying)按(an)規(gui)定的信號（電(dian)動(dong)或氣動(dong)）進行整機(ji)測試（防止(zhi)因運(yun)輸產生(sheng)振動(dong)影響使(shi)用性能(neng)），合格(ge)后(hou)方可上線(xian)(xian)安(an)裝（接(jie)線(xian)(xian)按(an)電(dian)動(dong)執行機(ji)構線(xian)(xian)路圖(tu)）。
（3）準備與管(guan)道連接前，須沖洗和清除干凈(jing)管(guan)道中殘存的雜質(zhi)（這些物質(zhi)可能會損壞閥座和球(qiu)）。
（4）在安裝期間，請不要用閥的執(zhi)行(xing)(xing)機構部分作為起重的吊裝點，以避免損壞執(zhi)行(xing)(xing)機構及附件。
（5）本類(lei)閥(fa)應(ying)安(an)裝(zhuang)在(zai)管道的水平方向(xiang)或(huo)垂直方向(xiang)。
（6）安(an)裝點附近(jin)的(de)管(guan)道(dao)不可有低(di)垂或(huo)(huo)者承受外力(li)的(de)現象，可以用管(guan)道(dao)支(zhi)(zhi)架或(huo)(huo)者支(zhi)(zhi)撐物來消除管(guan)線(xian)的(de)偏(pian)離(li)。
（7）與管道連接(jie)后，請用(yong)規定的扭矩交叉鎖緊法蘭連接(jie)螺栓。
