雙向高壓金屬硬密封蝶(die)閥產品(pin)概(gai)述 雙向(xiang)高壓金屬(shu)硬密(mi)(mi)封(feng)(feng)蝶(die)閥是我公(gong)司(si)根(gen)據市場需求，研究國內外硬密(mi)(mi)封(feng)(feng)蝶(die)閥的結(jie)構，消化、吸收、總結(jie)的基礎上(shang)研發的新型專利產品。該產品采(cai)用新型的“斜置(zhi)橢圓蝶(die)板(ban)徑向(xiang)動平衡密(mi)(mi)封(feng)(feng)結(jie)構” ，可靠(kao)地實現了金屬(shu)硬密(mi)(mi)封(feng)(feng)蝶(die)閥正(zheng)反雙向(xiang)密(mi)(mi)封(feng)(feng)零泄露，特(te)別適應(ying)反向(xiang)密(mi)(mi)封(feng)(feng)要求高的工況(kuang)，是真正(zheng)具有國際領先水平的高科(ke)技(ji)新產品。該產品成(cheng)批(pi)投產后，創(chuang)造(zao)了(le)良(liang)好的(de)經濟(ji)效(xiao)益(yi)和(he)社會效(xiao)益(yi)，深受(shou)廣大新老用戶歡迎。高性能雙(shuang)向金(jin)(jin)屬硬密封蝶閥廣泛用于(yu)冶金(jin)(jin)、水電、熱電、熱力、城(cheng)市(shi)給排水、農田排灌等行業，適用介質(zhi)為煤(mei)氣(qi)、蒸汽、空氣(qi)、水等，在(zai)管道系統(tong)中，作截(jie)斷(duan)或連通介質(zhi)用。產品特點雙(shuang)向金屬硬密(mi)(mi)(mi)封蝶(die)閥(fa)主要由閥(fa)體(ti)、蝶(die)板、閥(fa)軸、閥(fa)體(ti)密(mi)(mi)(mi)封圈(quan)、蝶(die)板密(mi)(mi)(mi)封圈(quan)、軸套(tao)、自(zi)潤(run)滑軸承、驅動裝置等組成(cheng)，具(ju)有如下特點：1． 結構獨(du)特、型小輕(qing)便、操作輕(qing)便；2． 采(cai)用三維偏心結構，蝶板(ban)(ban)、閥座密(mi)(mi)封面(mian)加工(gong)精度高。蝶板(ban)(ban)在開(kai)啟的瞬間，密(mi)(mi)封面(mian)完(wan)全(quan)脫離 ；蝶板(ban)(ban)在關閉(bi)的過程中幾(ji)乎(hu)無摩(mo)擦，關閉(bi)輕便。具有(you)越關越緊自鎖功能，自密(mi)(mi)封性能，密(mi)(mi)封性 能穩定可靠；3． 密封(feng)(feng)(feng)副（蝶板密封(feng)(feng)(feng)圈(quan)—閥體(ti)密封(feng)(feng)(feng)圈(quan)）材料為不(bu)銹(xiu)鋼，并經特(te)殊(shu)處(chu)理，具有(you)金屬硬密封(feng)(feng)(feng)和(he)彈 性密封(feng)(feng)(feng)的雙重(zhong)優點，抗腐(fu)蝕、耐磨(mo)損(sun)、耐高溫，使(shi)用壽命長；4． 采用了“徑(jing)向(xiang)動平衡密(mi)封結構”設計(ji)，使蝶板開啟阻力極(ji)小并可靠地實現(xian)了蝶閥進出(chu)口雙 向(xiang)密(mi)封零泄(xie)露。啟閉過程(cheng)中蝶板密(mi)封面沿 360°圓周各點可以瞬間快速完成，快速準確得實現(xian) 了關閉接(jie)觸自動相吻(wen)合的(de)密(mi)封動作；5． ; 蝶板流線型設計，具有強(qiang)度(du)高，過流面積(ji)大，流阻(zu)小，節(jie)省能源；6． 可(ke)靠(kao)的雙(shuang)向(xiang)(xiang)密(mi)封功能，是管道系統中要求雙(shuang)向(xiang)(xiang)切斷的首選產(chan)品(pin)，安裝時不受介質流(liu)向(xiang)(xiang)的限 制，也不受空(kong)間位置的影響(xiang)，可(ke)在任(ren)何方向(xiang)(xiang)安裝。新老密封結構比較(jiao)| 比較項目 | 新結構（圖1） | 傳統結構（圖2） | 比較結果 | | 正向密封性能 | 零泄露 | 零泄露 | 新老密封性能高 | | 反向密封性能 | 零泄露 | 零泄露 | 新結構反向密封性能高 | | 操作扭矩 | 徑向平衡H=0，e值小蝶板動平衡，閥門啟閉操作扭矩極小，操作輕松自由 | 徑向不平衡H≠0，且很大，e值比較大，蝶板不能動平衡，閥門啟閉操作扭矩大，操作費力 | 新結構操作輕松節約能源 | | 蝶板徑向動平衡 | 近似平衡，雙向密封性能可靠 | 極不平衡，反向密封性能極低 | 新結構蝶板關閉狀態動平衡性能好，易實現反向密封 | | 結構先進程度 | 采用蝶板動平衡原理H=0，e值取最小可靠值，三維偏心橢圓金屬硬密封原理 | 蝶板徑向不極不平衡H≠0，e值較大，三維偏心橢圓密封原理 | 新結構先進，雙向承壓 | | 使用壽命 | 密封面損耗極小，壽命長 | 密封面損耗較小 | 新結構壽命較長 |

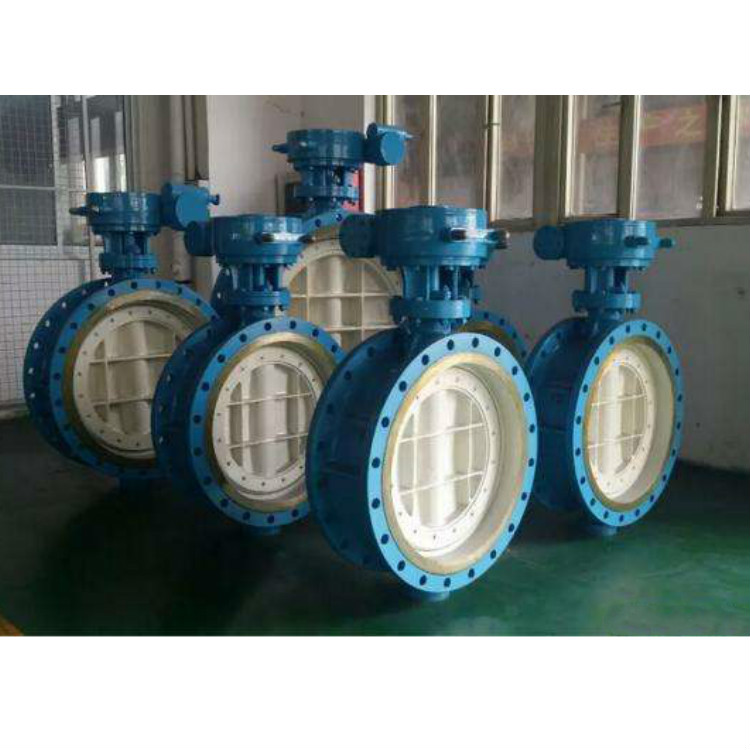

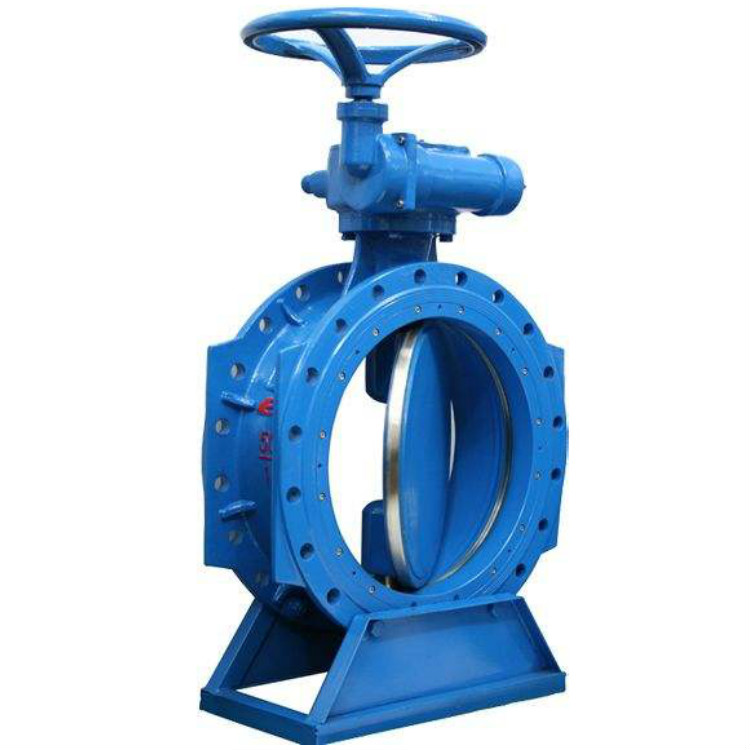

 | 圖1 雙向金屬硬密封蝶閥 圖2 傳統三偏心金屬硬密封蝶閥
工作原理
高性能雙向金屬硬密封蝶閥通過各種驅動裝置帶動閥軸旋轉，通過銷軸帶動蝶板在90°范圍 內旋轉，使蝶板處于開啟或關閉狀態，從而達到連通或截斷截止的目的。
執行標準
1． 設計、制造按照GB/T12238-89、JB/T8527-97標準執行；
2． 閥門試驗按照GB/T13927-92、JB/T9092-99標準執行；
3． 閥門結構長度按照GB/T12221-2005標準執行；
4． 兩端法蘭尺寸符合GB/T17241.6-1998、GB/T9113.1-2000、GB/T9115.1-2000、JB/T79.1-94標準執行，非標法蘭連接尺寸按企業標準；
主要性能規范 |
| 公稱壓力（MPa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | | 強度試驗壓力（MPa） | 0.9 | 1.5 | 2.4 | 2.75 | 5.0 | 9.6 | 15.0 | | 密封試驗壓力（MPa） | 0.66 | 1.1 | 1.76 | 3.75 | 4.4 | 7.04 | 11.0 | | 氣密封試驗壓力（MPa） | 0.6 | | 適用溫度 | 碳鋼：-29℃～ 425℃ ;球墨鑄鐵（Q）：-29℃～ 350℃ ;鉻鎳鈦鋼（R、P）:≤ 200℃ ; 鉻鉬鋼（I）：≤ 550℃ ；鉻硅鉬鋼（II）：≤ 850℃ 。 | | 適用介質 | 碳鋼、球墨鑄鐵(Q)：水、空氣、天然氣、油品等非腐蝕性或弱腐蝕性介質； ; 鉻(ge)鎳鈦鋼（R、P）：硝酸類(lei)或醋(cu)酸類(lei)等腐蝕性介質(zhi)； 鉻(ge)鉬鋼（Ⅰ）：高溫(wen)石油等介質(zhi)； 鉻(ge)硅(gui)鉬鋼（Ⅱ）：高溫(wen)腐蝕性介質(zhi)。 | | 驅動方式 | 蝸輪傳動、電動、氣動、液動、管網 |
主(zhu)要零件材料| 零件名稱 | 材料名稱 | | 閥體、蝶板 | WCB、碳素結構鋼、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼、球墨鑄鐵 | | 閥座密封圈 | 不銹鋼、6號 | | 閥 軸 | 13Cr、鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼 | | 蝶板密封圈 | 鉻鎳鈦鋼、鉻鉬鋼、鉻硅鉬鋼 | | 填 料 | 柔性石墨、夾織物橡膠 |
電動裝置電動裝置類型(xing)：部分回轉型(xing)，如DQW系(xi)列（揚州產(chan)），HBC / SMC / QB系(xi)列（天津北方）、DQ系(xi)列（常州產(chan)）等，可由用戶(hu)指(zhi)定。電(dian)源電(dian)壓：三相380VAC，50HZ。氣動裝置 氣動裝置(zhi)類型：AG / AW / C系(xi)列（四川自貢(gong)阿爾法）、TAC系(xi)列（天津閥門公司） 電(dian)源電(dian)壓：三相380VAC，50HZ。型號編制(zhi)說(shuo)明  訂(ding)貨須知1、 訂貨時請注明產品的(de)型號(hao)規格、公稱(cheng)壓力、使用(yong)介質(zhi)、溫度，法蘭(lan)采用(yong)標準；2、 若用戶需(xu)要帶地腳，訂貨須注明(ming)，否則均為不(bu)帶地腳生產；3、 若用戶無特殊要(yao)求，本(ben)公司所(suo)供立式(shi)(shi)、臥式(shi)(shi)蝶(die)閥均為可活動式(shi)(shi)鋼制地(di)腳；4、 本樣本如有變(bian)動，恕不(bu)另行通知。
