【閥門用途】

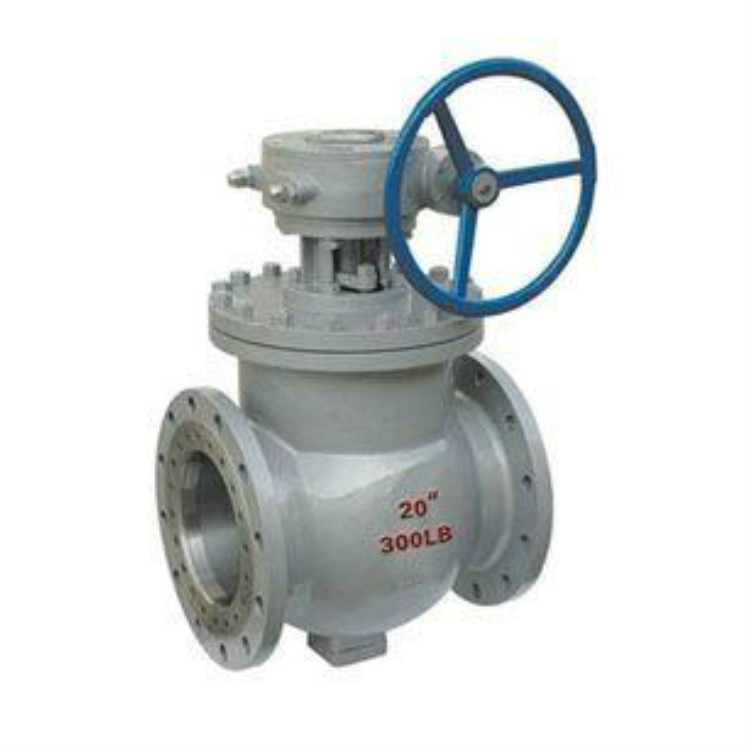

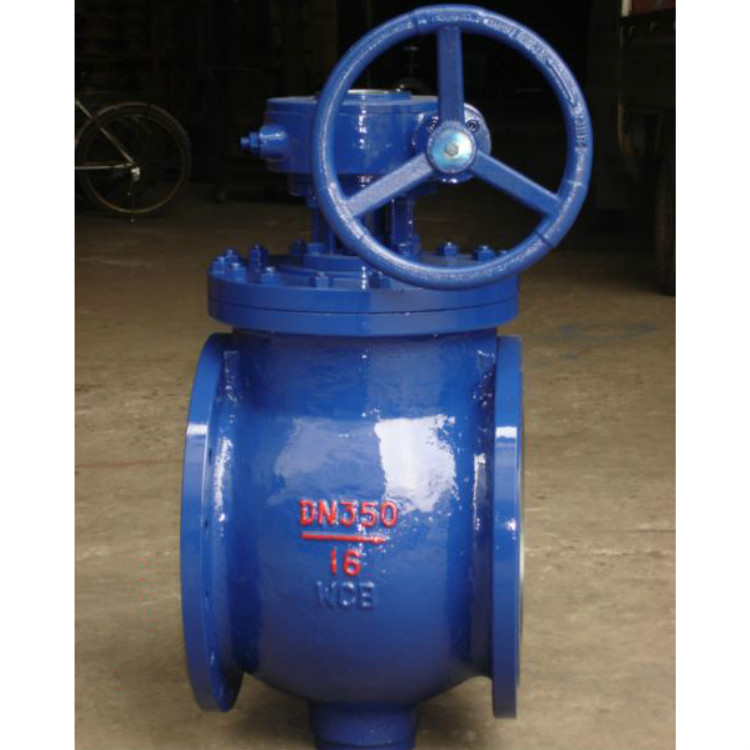

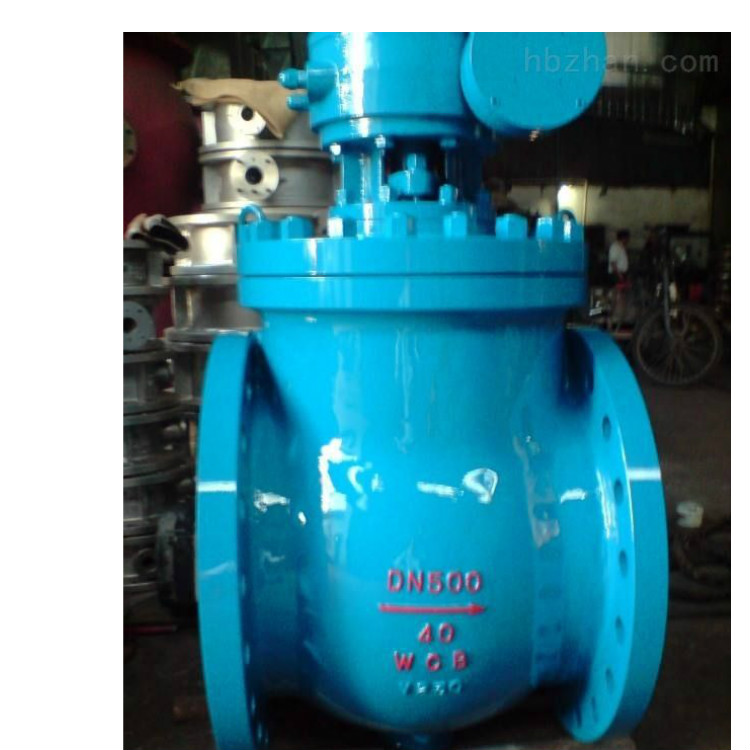

上裝(zhuang)式球(qiu)閥系列產(chan)品(pin)是我(wo)公司(si)消化(hua)吸收國外先(xian)進技(ji)術，并綜合(he)我(wo)公司(si)多年的設計制造經驗研制開發出來(lai)的新產(chan)品(pin)，技(ji)術水平達(da)到(dao)國內一流，產(chan)品(pin)可(ke)與國際同行業(ye)相媲美。上裝(zhuang)式球(qiu)閥廣泛應用在石油和(he)天(tian)然氣管線上，及(ji)采油、煉油、石化(hua)、化(hua)工、化(hua)纖、冶金、電力、核(he)電、食品(pin)和(he)造紙等(deng)裝(zhuang)置中。
【閥門特點】
1、整(zheng)體式閥體設(she)計，上裝式耳軸固定支持，法蘭或對接焊結(jie)構;
2、INCONEL波紋彈簧使密(mi)封的金屬閥(fa)座(zuo)向(xiang)球移動，具(ju)有進口和(he)出口雙(shuang)向(xiang)密(mi)封功能(neng);
3、采用獨特的閥座可縮回技術，在線(xian)可更換球桿，閥桿密封(feng)圈金屬(shu)閥座及波紋彈簧，扭矩減少到最小(xiao)，便于閥門(men)操作;
4、便于維修，安裝方便，使(shi)用壽命長(chang)。閥門無需(xu)從管線上拆下來，即可(ke)維修和更換內件(jian)，延長(chang)了使(shi)用壽命;
5、力矩小，密封可(ke)靠(kao)，球形(xing)結(jie)構的(de)閥座與普通(tong)球閥不一樣(yang)，可(ke)以自動(dong)調(diao)整密封位置(zhi);
6、預置(zhi)驅(qu)動裝(zhuang)(zhuang)置(zhi)平(ping)臺及(ji)螺孔(kong)，并符合IS05211的(de)要(yao)(yao)求(qiu)。根據用戶(hu)不同的(de)要(yao)(yao)求(qiu)，隨時可裝(zhuang)(zhuang)配驅(qu)動裝(zhuang)(zhuang)置(zhi);
7、閥(fa)門具有DBB雙阻塞泄放功能(neng);
8、手動上裝式球閥采用高強度整體(ti)式球桿結構，確(que)保了(le)球體(ti)的精確(que)定位;
9、閥桿采用防吹出保護結構(gou)，提(ti)高閥門操作的(de)安全性。
【執行標準】
設計(ji)規范： GB/T 12237 API6 D API 608 BS 5351
結(jie)構長度： GB/T12221 ASME B16.10
法(fa)蘭連(lian)接： GB/T9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D
【性能參數】
| 工作壓力(MPa) | 1.6~42.0 (Calss150-Calss2500) |
| 口徑(mm) | DN15-DN1200 1/2″-48″ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 材料 | 閥體 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 球體 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
| 密封面 | PTFE RPTFE PEEK司太立合金 碳化鎢 鎳合金 Monel |
| 填料 | 柔性石墨 |
【結構示意圖】
注(zhu)(zhu)釋：1表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)閥體，2表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)排(pai)泄閥，3、6表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)注(zhu)(zhu)脂閥，4表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)螺母，5表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)螺柱，7表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)閥桿，8表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)防(fang)火墊，9、20、22表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)O型(xing)圈(quan)，10表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)彈簧，11表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)支(zhi)撐圈(quan)，12、21表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)墊片(pian)，13表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)閥座，14表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)密(mi)封圈(quan)，15表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)下(xia)軸襯，16表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)球體，17表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)平面軸襯，18表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)上軸襯，19表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)閥蓋(gai)，23表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)填料，24表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)壓蓋(gai)，25表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)螺釘(ding)，26表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)鍵，27表(biao)(biao)(biao)(biao)示(shi)(shi)(shi)(shi)手柄(bing)。
【主要外形尺寸】
