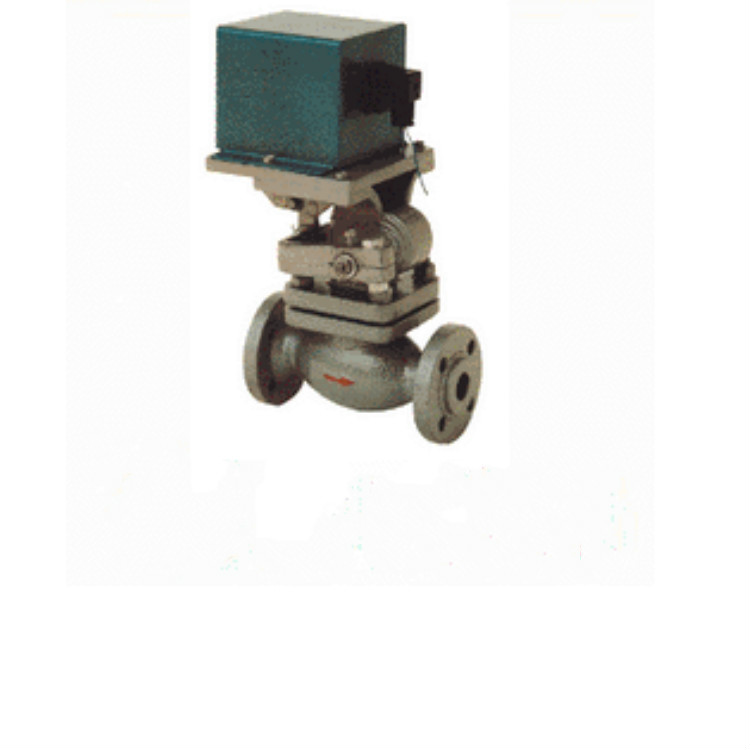

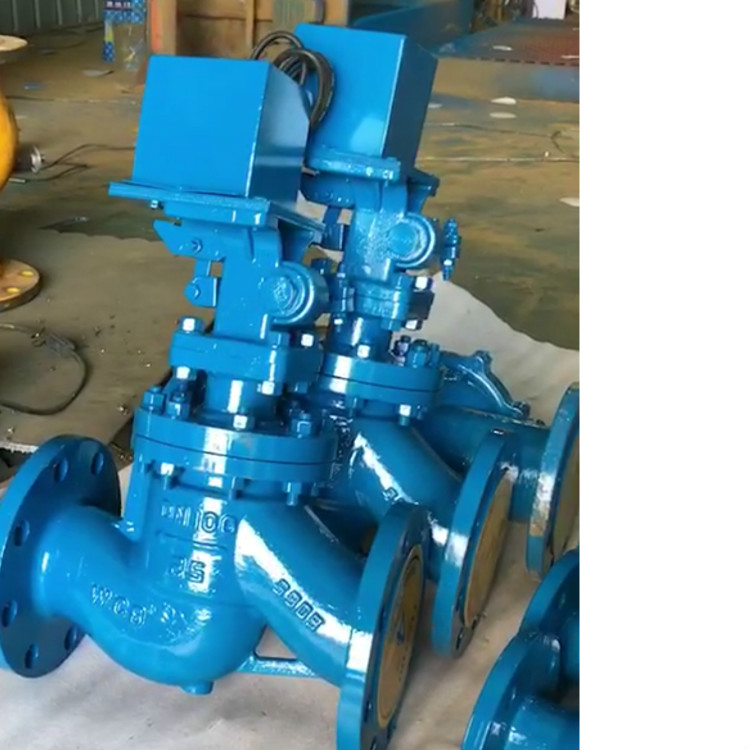

一、產品概述：
本(ben)閥(fa)是先導直動型的電磁閥(fa)，其通(tong)用介(jie)質范圍較廣(guang)，可(ke)分別使用于水(shui)(shui)、輕(qing)油(you)(you)、重油(you)(you)、非(fei)腐蝕性氣體(ti)及蒸汽等流體(ti)，如(ru)電站(zhan)抽(chou)氣管道疏水(shui)(shui)系(xi)統和(he)蒸發器的排(pai)氣系(xi)統中，主要(yao)是對管道中的介(jie)質進行雙位自動調節和(he)遠(yuan)程(cheng)控制。
二、結構特點：
耐高溫：采用金屬硬密封，提高了使用溫度。介質流體溫度可達425℃
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
采用杠桿原理保證線圈和閥體徹底隔離
三、結構原理：
電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開通。斷電時在銜鐵自重及返回彈簧作用下， 關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而
將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
四、技術參數：
介質溫(wen)度℃ | ZCZG | ≤250 |
ZCZH | ≤400 |
公稱壓力（Mpa） | ZCZG | 2.5 |
ZCZH | 4.0 |
工作壓差（Mpa） | ZCZG | 0.1-2.5 |
ZCZH | 0.1-4.0 |
公稱通徑(jing)（Mpa） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
功耗(hao) | 130VA | 480VA |
電(dian)源電(dian)壓 | AC220V DC 24V 其余規格可作特殊訂(ding)貨 |
額定流量(liang)系(xi)數（KV） | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 | 58 | 85 | 154 |
泄(xie)漏量（ml/min） | 按JB/T7352-94·F規定 |
五、安(an)裝尺寸：
DN | L | H | D | D1 | D2 | D3 | b | f1 | f | n-d |
10 | 160 | 298 | 90 | 60 | 34 | 41 | 16 | 4 | 2 | 4-14 |
15 | 160 | 298 | 95 | 65 | 39 | 45 | 16 | 4 | 2 | 4-14 |
20 | 200 | 304 | 105 | 75 | 50 | 55 | 16 | 4 | 2 | 4-14 |
25 | 200 | 304 | 115 | 85 | 57 | 65 | 16 | 4 | 2 | 4-14 |
32 | 200 | 314 | 140 | 100 | 65 | 78 | 18 | 4 | 2 | 4-18 |
40 | 260 | 460 | 150 | 110 | 75 | 85 | 18 | 4 | 3 | 4-18 |
50 | 300 | 460 | 165 | 125 | 87 | 100 | 20 | 4 | 3 | 4-18 |
65 | 290 | 433 | 185 | 145 | 109 | 120 | 22 | 4 | 3 | 8-18 |
80 | 310 | 433 | 200 | 160 | 120 | 135 | 22 | 4 | 3 | 8-18 |
100 | 350 | 461 | 235 | 190 | 149 | 160 | 24 | 4.5 | 3 | 8-22 |
