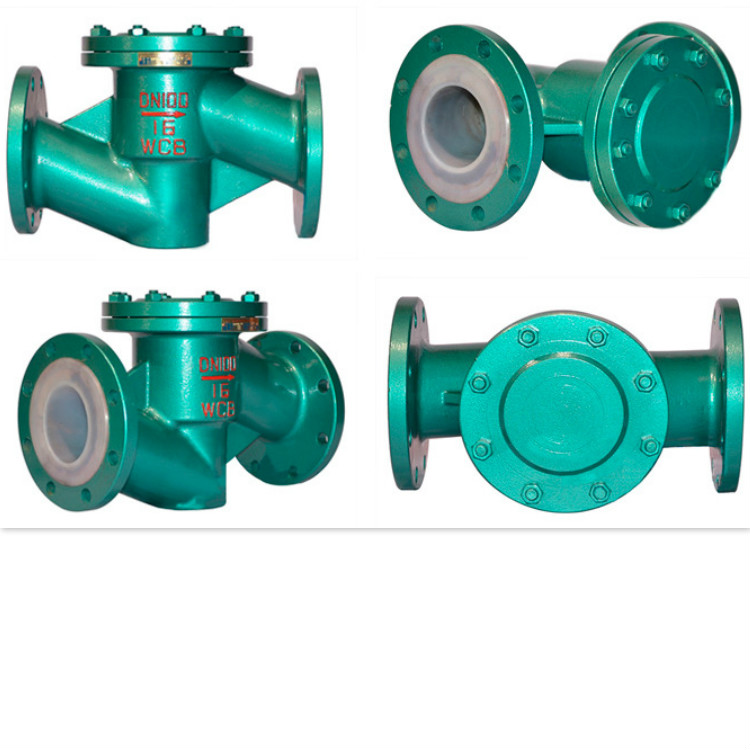

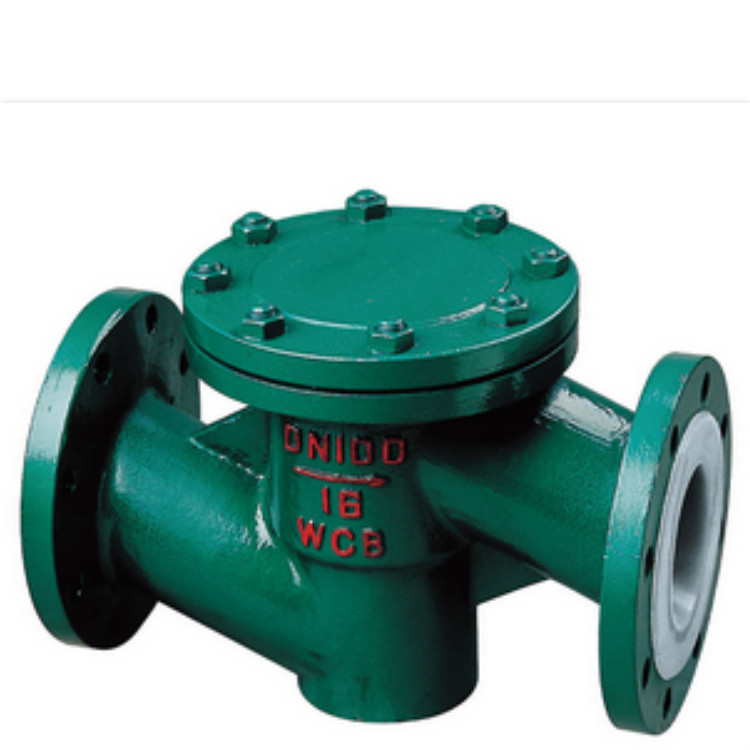

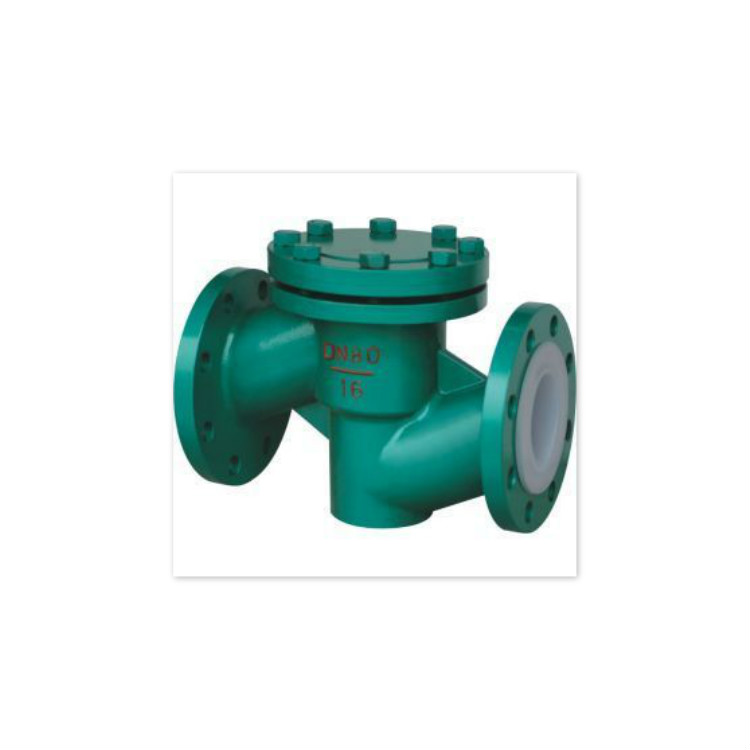

H41F46襯氟止回閥升降式止回閥設計規范： 遵循GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回閥
設計與制造符合中國國家標準
基本結構形式：升降立式。（新型）
主要零部件除閥瓣為整體F3或F46外其它材料見表A15
公稱壓力：DN0.6~1.0（MPa）
公稱通徑：DN25~150（mm）
公稱型號：H41F46 H41F46襯氟(fu)止(zhi)回閥升降式止(zhi)回閥設計規范： 遵(zun)循(xun)GB/T 13932，GB12235，GB12236，API 6D標準。
法蘭連接止回(hui)閥
設計與制(zhi)造符(fu)合中國國家標(biao)準
基本結構形式：升降(jiang)立式。（新型）
主(zhu)要(yao)零部件除閥瓣為整(zheng)體(ti)F3或F46外其它材(cai)料(liao)見表(biao)A15
公稱壓力：DN0.6~1.0（MPa）
公(gong)稱通徑：DN25~150（mm）
公(gong)稱(cheng)型(xing)號：H41F46 H41F46襯(chen)氟止(zhi)(zhi)回(hui)(hui)閥(fa)升降式止(zhi)(zhi)回(hui)(hui)閥(fa)主(zhu)要零件及材料(liao) Main parts and materials 零件名稱(cheng) Part name | 材料 Material | 閥(fa)體 Body | 鑄鋼Cast steel不銹(xiu)鋼Stainless steel、內襯(chen)Lining F4 、F46 | 閥瓣 Disc | 鑄鋼Cast steel、不銹鋼Stainless steel、襯(chen)Lining F4 、F46 | 閥蓋 Cover | 鑄鐵Cast iron、鑄(zhu)鋼Cast steel、不銹鋼Stainless steel、內襯(chen)Ling F4、F46 | 墊圈 Washer | F4、F46 |
H41F46襯(chen)氟止回閥(fa)升降式止回閥(fa)標準 PTFE-lined Check Valve Standard 技術(shu)規范Technical specification | 設計標準Design standard | GB12236 | 結構(gou)長度Structure length | GB12221 | 法蘭標準Flange standard | JB/T79-94 | GB9113.1-26 | 檢驗試驗Inspection test | GB/T13927 |
H41F46襯氟止(zhi)回閥升降式止(zhi)回閥主要外形尺寸和連(lian)接尺寸Main form and connection size 公稱通(tong)徑Nominal diameter | PN1.0（MPa）主要外形尺寸(cun)和(he)連(lian)接(jie)尺寸(cun)
Main form and connection size | 重量(liang)
Weight | DN | L | D | D1 | D2 | f | b | z-Φd | D0 | H1 | Kg | 15 | 130 | 95 | 65 | 43 | 3 | 14 | 4-Φ14 | 95 | 55 | 6 | 20 | 150 | 105 | 75 | 50 | 3 | 14 | 4-Φ14 | 105 | 58 | 7 | 25 | 160 | 115 | 85 | 60 | 3 | 16 | 4-Φ14 | 115 | 60 | 8 | 32 | 180 | 135 | 100 | 68 | 3 | 18 | 4-Φ18 | 140 | 75 | 11 | 40 | 200 | 145 | 110 | 80 | 3 | 18 | 4-Φ18 | 150 | 82 | 15 | 50 | 230 | 160 | 125 | 100 | 3 | 20 | 4-Φ18 | 165 | 95 | 18 | 65 | 290 | 180 | 145 | 115 | 3.5 | 20 | 4-Φ18 | 190 | 105 | 25 | 80 | 310 | 195 | 160 | 130 | 3.5 | 22 | 8-Φ18 | 200 | 120 | 35 | 100 | 350 | 215 | 180 | 150 | 4 | 24 | 8-Φ18 | 225 | 135 | 46 | 125 | 400 | 245 | 210 | 180 | 4 | 26 | 8-Φ18 | 265 | 158 | 65 | 150 | 480 | 280 | 240 | 210 | 4 | 28 | 8-Φ18 | 300 | 180 | 92 | 200 | 600 | 335 | 295 | 260 | 5 | 32 | 12-Φ23 | 360 | 215 | 152 | 250 | 730 | 405 | 355 | 319 | 5 | 36 | 12-Φ26 | 450 | 240 | 230 | 300 | 850 | 460 | 410 | 370 | 6 | 40 | 12-Φ26 | 500 | 300 | 330 |
|
