貨號 ：EN4-11
性能規范

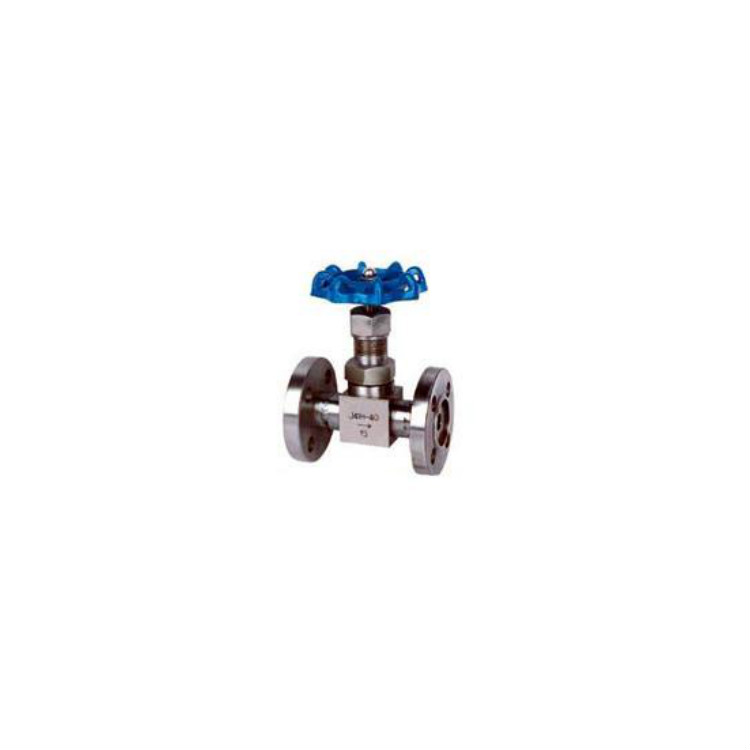

J43W/H法蘭(lan)(lan)針形閥(fa)設計制(zhi)造：GB/T12224-1989，GB/T12235-1989，連(lian)接(jie)形式(shi)：法蘭(lan)(lan)連(lian)接(jie)，結構特征：錐面密(mi)封；上螺紋閥(fa)桿，閥(fa)門檢驗和(he)試驗：GB/T13927-1992。
試驗(yan)標準(zhun)（單位Unit：MPa）
試驗項目TESTITEM | 壓力值PRESSURE VALVE |
| 公稱壓力 Nominal Pressure | 2.5 |
| 殼體試驗 Shell Test | 3.7 |
| 密封試驗 Test | 2.75 |
| 氣壓試驗 Air Pressure Test | 0.9 |
| 適用溫度 Suitable Temperatue | ≤180℃ |
| 適用介質 Suitable Medium | 水、蒸汽、油品等Water,Steam,Oilgoods |
型號與零部件材質
型號
TYPE | 閥體
BODY | 接頭
TIE-IN | 閥桿
VALVE HANDLE | 螺帽
SCREW CAP | 填料
PACKING |
| J43H-25 | 20# | 20# | 2Cr13 | 20# | 柔性石墨、四氟
Leslble graphite |
| J43W-25P | 304SS | 304SS | 304SS | 304SS | 柔性石墨、四氟
Leslble graphite |
| J43W-25R | 316SS | 316SS | 316SS | 316SS | 柔性石墨、四氟
Leslble graphite |

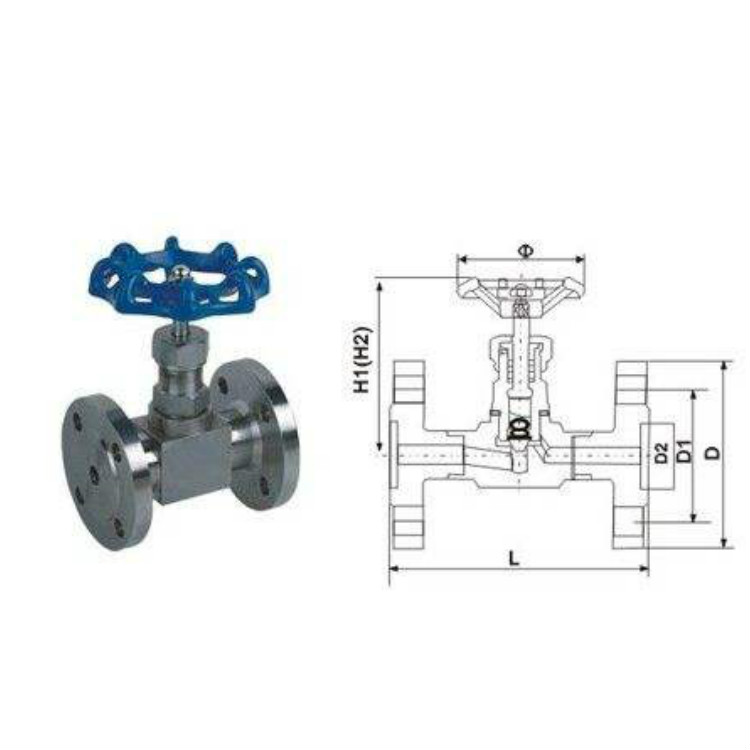

外型與連接尺寸
規格
SPECIF ICATION | A | L | H | Do |
| DN10 | 90 | 130 | 90 | 60 |
| DN15 | 92 | 122 | 90 | 60 |
| DN20 | 105 | 150 | 105 | 80 |
| DN25 | 115 | 150 | 120 | 100 |
