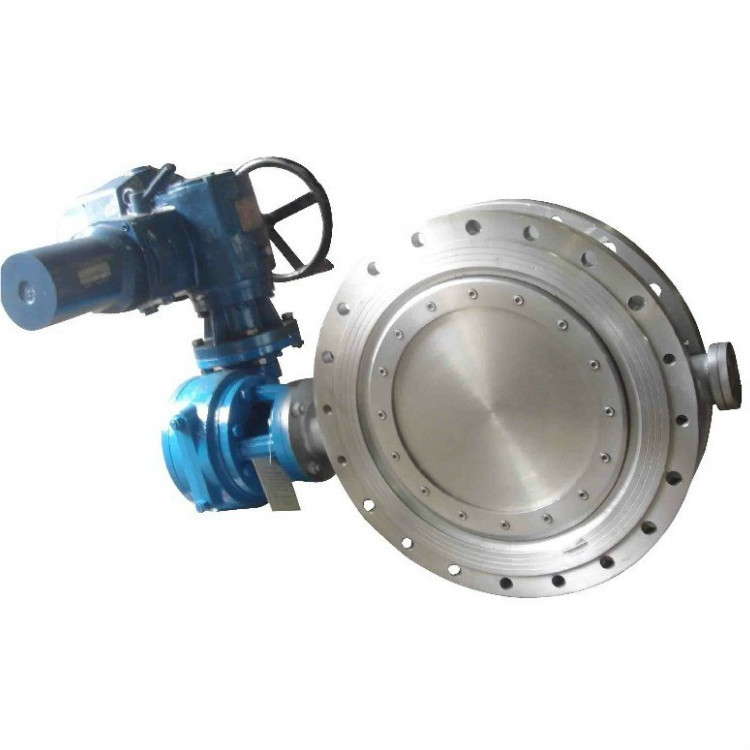

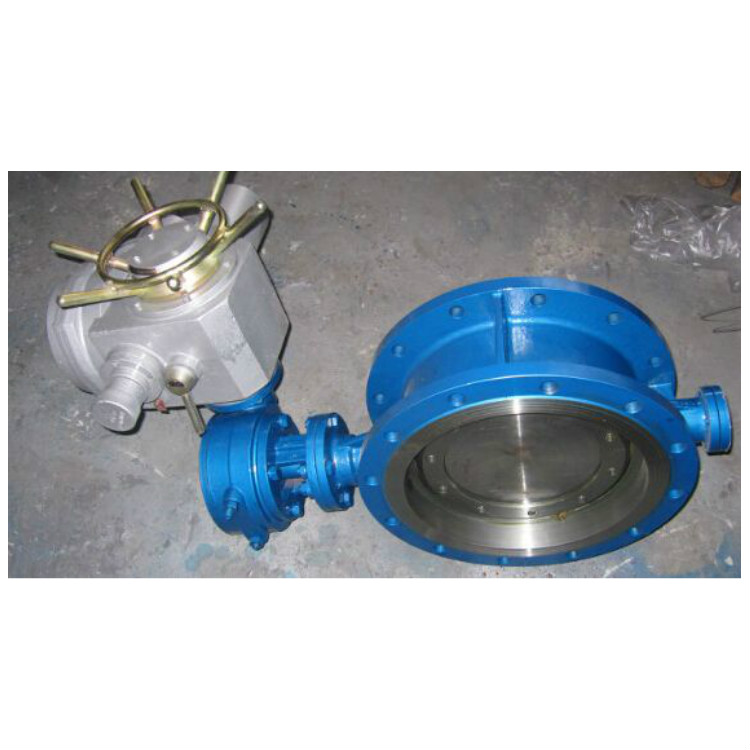

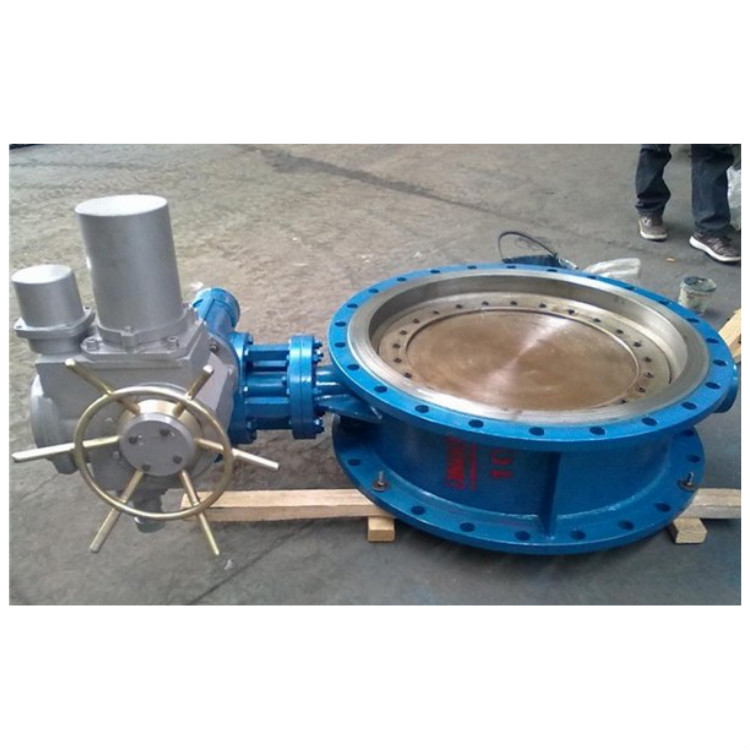

電動三偏心蝶閥由回轉式電動執行機構及三偏心蝶閥閥體組成，閥體采用三偏心金屬硬密封結構，閥座及及密封面采用全不銹鋼制作，具有良好的耐腐蝕性，均有雙向密封功能，電動三偏心蝶閥蝶板與閥座之間摩擦少、壽命長、適用范圍廣、修護方便等特點。電動三偏心蝶閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
電動三偏心蝶閥 主要特點
1、本閥采用三偏心密封結構，閥座與蝶板磨損小。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大口徑蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、電動三偏心蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
電動三偏心蝶閥 主要技術參數
閥體
閥體形式 | 直通鑄造閥 |
公稱通徑 | DN50～1000mm |
公稱壓力 | PN1.0、1.6、2.5MPa |
法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
連接形式 | 法蘭式、對夾式 |
閥蓋形式 | 一體式 |
壓蓋型式 | 壓板壓緊式 |
密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
閥內件
執行機構
執行器型號 | DZW多回轉電裝、DSR精小(xiao)型(xing)(xing)電(dian)裝、HQ型(xing)(xing)智能型(xing)(xing)電(dian)裝 |
主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸(shu)入信號：4-20mA或(huo)1-5V·DC、輸(shu)出信號：4-20mA·DC |
防護等級：相當IP67、隔(ge)爆標(biao)志：ExdⅡBT4、手(shou)操功能(neng)：手(shou)柄 |
環境溫度：-25～+70℃、環(huan)境濕(shi)度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
電動三偏心蝶閥 主要零件材料
1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | 法蘭式 | 對夾式 |
2 | 下軸套 | 銅合金、304、316 |
3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
4 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
5 | 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
6 | 固定銷 | 25、35、45 |
7、8 | 上、下閥軸 | 2Cr13、304、316、316L |
9 | 上軸套 | 銅合金、304、316 |
10 | 填料 | 聚四氟乙烯/柔(rou)性(xing)石(shi)墨 |
11、12 | 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
電動三偏心蝶閥 主要性能指標
公稱通徑DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
額定流量系數Cv | 110 | 180 | 232 | 368 | 656 | 1000 | 1760 | 3390 | 4730 | 6700 | 8900 | 10500 | 14800 | 20500 | 31000 | 43000 | 55600 | 70700 |
允許壓差(MPa) | ≤ 公稱壓力 |
動作范圍 | 0～90° |
泄露量 | 按GB/T4213-92，為Kv值的10-4 |
基本誤差 | ±2.5% |
回差 | ±2.5% |
死區 | 1% |
可調范圍 | 50:1 |
電動三偏心蝶閥 三偏心密封原理
由于在雙偏心密封蝶閥的基礎上，將閥座中心線再與閥體中心線形成一個β角(jiao)位置，其(qi)偏置后(hou)的(de)結果由圖2的(de)A-A剖視圖可見，當(dang)三偏心硬(ying)密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)蝶閥(fa)(fa)處于完全開(kai)啟(qi)(qi)(qi)狀態時，其(qi)蝶板(ban)(ban)(ban)密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)會(hui)(hui)完全脫(tuo)離(li)(li)(li)閥(fa)(fa)座密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)，并且在蝶板(ban)(ban)(ban)密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)與(yu)(yu)閥(fa)(fa)體(ti)密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)之間(jian)(jian)(jian)形(xing)成一個與(yu)(yu)雙偏心密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)蝶閥(fa)(fa)相同的(de)間(jian)(jian)(jian)隙(xi)Y，而由圖可見，由于β角(jiao)位置的(de)形(xing)成會(hui)(hui)使(shi)長、短半徑轉動(dong)的(de)蝶板(ban)(ban)(ban)大、小半圓上(shang)，蝶板(ban)(ban)(ban)密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)轉動(dong)軌跡的(de)切線與(yu)(yu)閥(fa)(fa)座密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)形(xing)成一個θ1和(he)θ2角(jiao)。使(shi)蝶板(ban)(ban)(ban)啟(qi)(qi)(qi)閉時蝶板(ban)(ban)(ban)密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)相對于閥(fa)(fa)座密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)漸出脫(tuo)離(li)(li)(li)和(he)漸入壓緊，從而徹(che)底消(xiao)除了(le)蝶板(ban)(ban)(ban)啟(qi)(qi)(qi)閉時蝶閥(fa)(fa)密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)副兩密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)之間(jian)(jian)(jian)的(de)機械磨損(sun)和(he)擦傷。該(gai)蝶閥(fa)(fa)從0°~90°開(kai)啟(qi)(qi)(qi)時，蝶板(ban)(ban)(ban)的(de)密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)會(hui)(hui)在開(kai)啟(qi)(qi)(qi)瞬間(jian)(jian)(jian)立(li)即脫(tuo)離(li)(li)(li)閥(fa)(fa)座密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)，在其(qi)90°~0°關閉時，只有(you)在關閉的(de)瞬間(jian)(jian)(jian)，其(qi)蝶板(ban)(ban)(ban)密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)才會(hui)(hui)接觸并壓緊閥(fa)(fa)座密(mi)(mi)(mi)(mi)(mi)封(feng)(feng)面(mian)(mian)(mian)(mian)。
電動三偏心蝶閥 主要外形尺寸
公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 | 292 | 318 | 330 | 410 |
L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 | 165 | 190 | 203 | 216 |
H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 | 550 | 640 | 710 | 770 |
n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 | 24-36 | 24-39 | 28-39 | 28-42 |
H1 | 根據所配執行機構而定 |
A | 根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | 1025 | 1125 | 1255 |
D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 | 840 | 950 | 1050 | 1170 |
