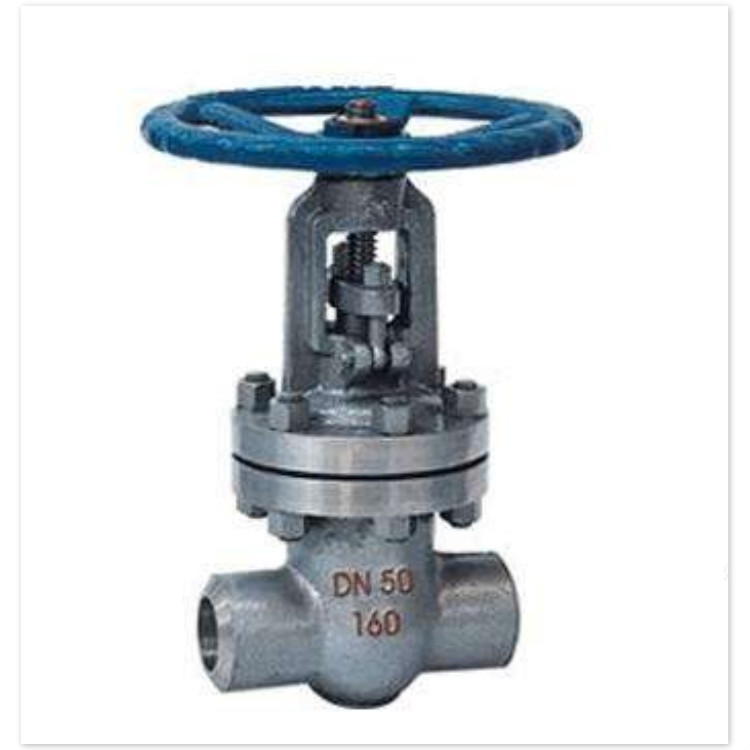

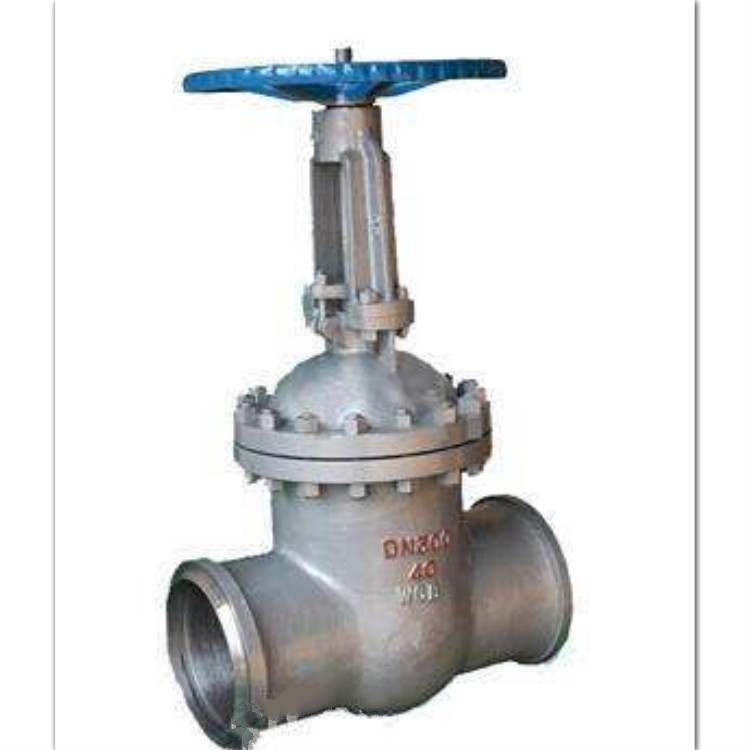

Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要外形及結構尺寸(mm)DN | L | D | D1 | C | H | H1 | D0 | 重量/kg |
---|
15 | 90 | 36 | 22.5 | 10 | 230 | 250 | 140 | 3.9 | 20 | 110 | 44 | 28.5 | 11 | 260 | 288 | 160 | 5.6 | 25 | 120 | 52 | 34.5 | 12 | 280 | 310 | 160 | 8 | 32 | 130 | 62 | 43 | 14 | 312 | 350 | 200 | 12 | 40 | 150 | 70 | 49 | 15 | 350 | 395 | 240 | 16 | 50 | 170 | 90 | 61 | 16 | 382 | 440 | 280 | 22 |
產品外形及結構尺寸
Z61H、Z61Y、Z61W 型 PN100~PN160 承插焊楔式閘閥主要外形及結構尺寸(mm)DN | L | D | D1 | C | H | H1 | D0 | 重量/kg |
---|
15 | 90 | 36 | 22.5 | 10 | 230 | 250 | 140 | 3.9 | 20 | 110 | 44 | 28.5 | 11 | 260 | 288 | 160 | 5.6 | 25 | 120 | 52 | 34.5 | 12 | 280 | 310 | 160 | 8 | 32 | 130 | 62 | 43 | 14 | 312 | 350 | 200 | 12 | 40 | 150 | 70 | 49 | 15 | 350 | 395 | 240 | 16 | 50 | 170 | 90 | 61 | 16 | 382 | 440 | 280 | 22 |
|
|
|
|
