閘閥系列	您現在所在的位置：首頁 - 閘閥系列 - Z11Y鍛鋼內螺紋閘閥,鍛鋼閘閥,內螺紋閘閥

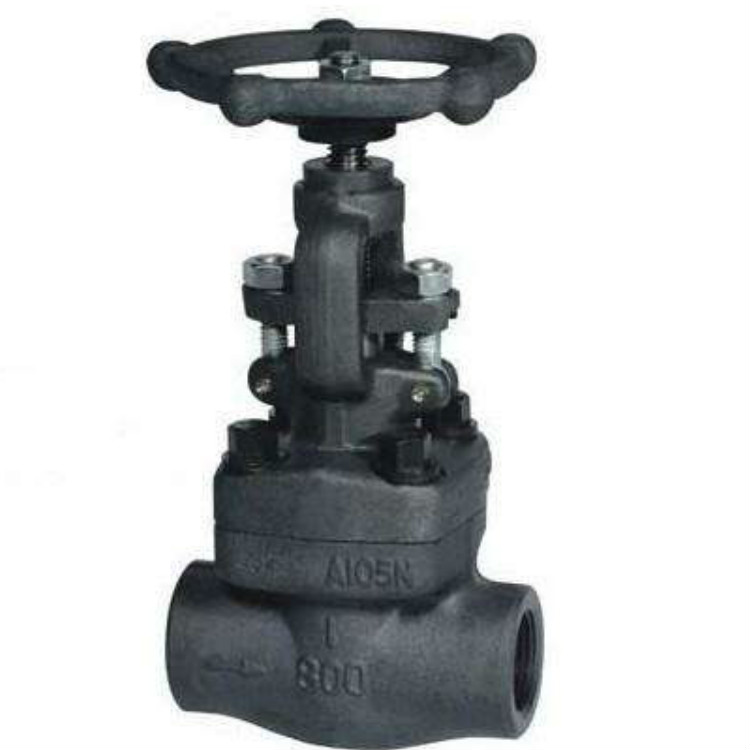

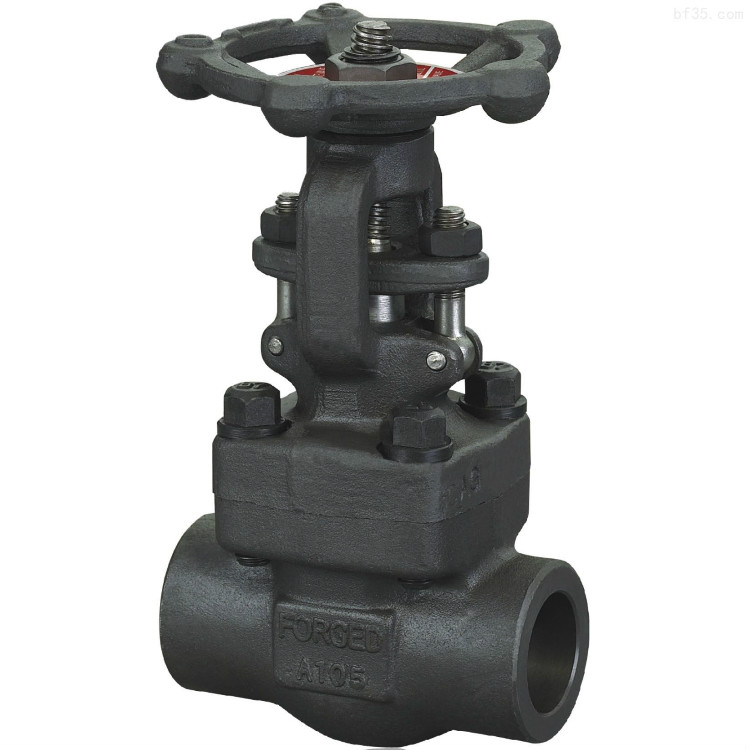

Z11Y鍛鋼內螺紋閘閥,鍛鋼閘閥,內螺紋閘閥

下一條：Z45X(RVHX)暗桿彈性座封閘閥,軟密封閘閥

上一條：Z61Y鍛鋼焊接閘閥,承插焊閘閥

產品概況應用案例

【 ⇑

【 ⇑

【產品外形及結構尺寸】

Z11H PN25~PN63 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
DN	R_c / in	L	D	H	H₁	D₀	重量/ kg
15	R_c ½	90	34	208	229	120	3.5
20	R_c ¾	100	44	244	275	140	5.7
25	R_c 1	110	48	261	296	160	6.9
32	R_c 1¼	120	56	270	310	160	8.5
40	R_c 1½	135	64	304	352	200	12.3
50	R_c 2	155	75	318	377	240	30

Z11Y PN25~PN160 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
DN	Rc / in	L	D	H	H₁	D₀	重量 / kg
15	R_c ½	80	34	142	155	100	1.9
20	R_c ¾	90	40	145	160	100	2.0
25	R_c 1	100	50	164	186	120	3.3
32	R_c 1¼	120	58	187	216	140	4.8
40	R_c 1½	130	66	215	250	160	6.7
50	R_c 2	140	78	244	276	180	9.6
