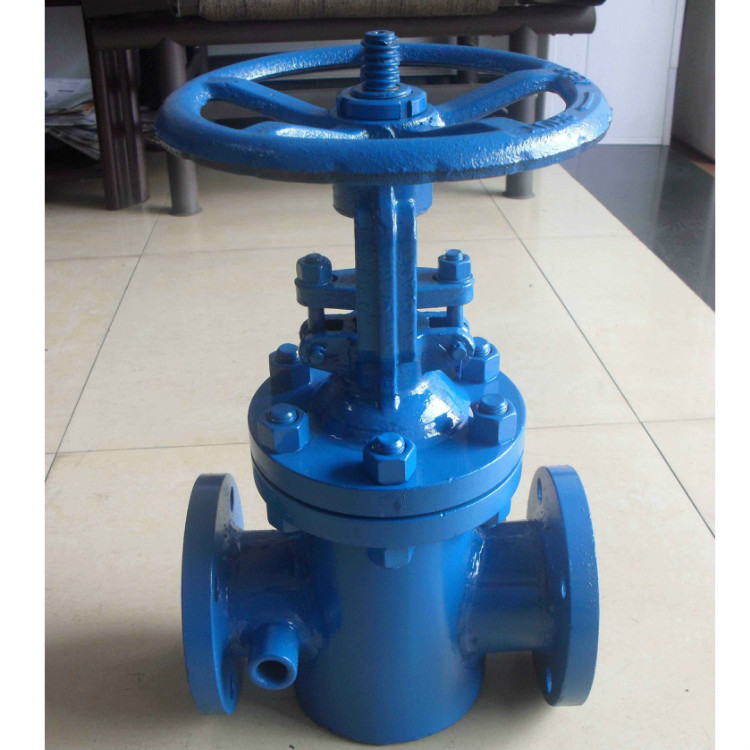

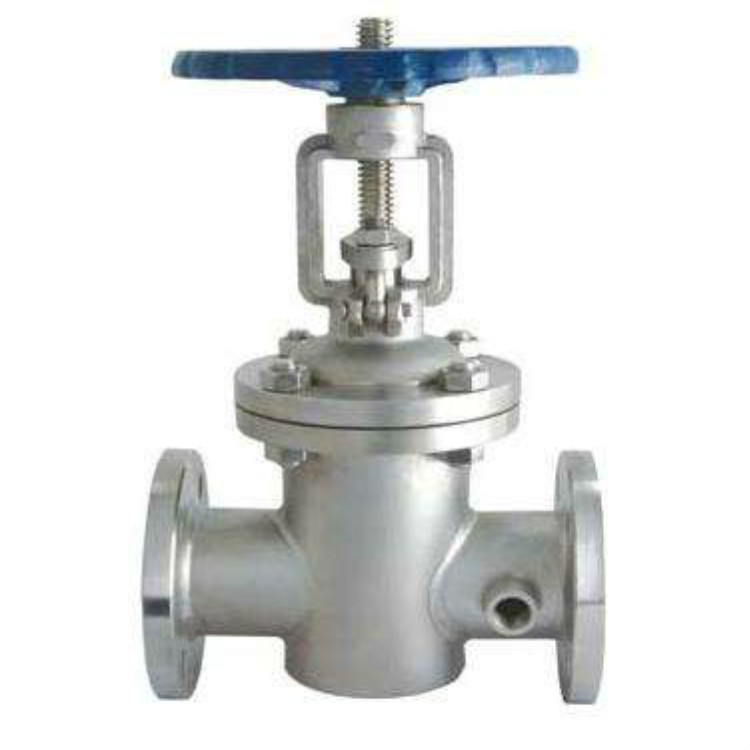

BZ41H/W碳鋼保溫閘閥,不銹鋼保溫閘閥
保溫閘閥型號：BZ41H | 保溫閘閥公稱通徑：15MM-800MM | 保溫閘閥使用壓力：1.6MPA -10MPA |
保溫閘閥(fa)連接方式：法蘭連接 | 保溫閘閥形式：手動 | 保(bao)溫閘閥主要功能：起開關作用 |
保(bao)溫閘(zha)閥(fa)使用介質：耐腐蝕介質 | 保溫閘(zha)閥材質：鑄鋼 不銹鋼 | 保溫閘閥標準：機械部標準或定做非標 |
產品介紹
的(de)啟閉件是(shi)閘(zha)板，閘(zha)板的(de)運動方(fang)向(xiang)與(yu)流(liu)體方(fang)向(xiang)相垂直，只(zhi)能(neng)作全開和全關(guan) , 不(bu)能(neng)作調節(jie)和節(jie)流。閘板(ban)有兩個(ge)密封(feng)面 , 最常用的的兩個密封面形成楔形、楔形角隨參(can)數(shu)而(er)異(yi) , 通常(chang)為 50, 介質溫度不高時為 2°52' 。
的可(ke)以(yi)做(zuo)成一個整體，叫(jiao)做(zuo)剛性閘(zha)板；也可(ke)以(yi)做(zuo)成能產生微量(liang)變(bian)形的(de)閘(zha)板 , 以(yi)改(gai)善其工(gong)藝性 , 彌補密(mi)封面角度在加工過程中產生(sheng)的偏差 , 這種(zhong)閘板叫做(zuo)彈性閘板。
關閉時 , 密封面可以只依靠介質壓力來 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密(mi)封，這就是自(zi)密(mi)封。大部分(fen)是采用強制密封的 , 即關閉時，要依靠外(wai)力強行將閘板壓向閥座 , 以保證(zheng)密封(feng)面(mian)的密封性。
的閘板隨一起作直線運動的，叫(jiao) ( 亦叫)。通(tong)常在升降桿上(shang) 有梯形螺紋(wen)，通(tong)過頂端的以及上的導(dao)槽，將旋轉運(yun)(yun)動變為(wei)直線運(yun)(yun)動 , 也就是將操作轉矩變為(wei)操作推(tui)力。
開啟時，當提升高度(du)等于(yu)通(tong)徑的1：1倍時，流體的通(tong)道完全暢通(tong)，但在運行時，此位置是(shi)無法監視。
實際(ji)使用時，是以(yi)閥桿的頂點作為(wei)標志，即開不動(dong)的位置，作為(wei)它的全開位置。為(wei)考慮溫度變化出現鎖死現象, 通常在開到頂點位置(zhi)上 , 再(zai)倒回 1/2－1圈 , 作為全開的位置。因此 , 的全(quan)開位置，按的位置(zhi)（即(ji)行程(cheng)〉來確定。有的閥門 , 設(she)在閘板上，轉(zhuan)動帶動轉動 , 而使提(ti)升(sheng) , 這種叫(jiao)做閥或(huo)叫(jiao)。
閘閥具有以下優點：
流體阻力小 , 密封面受介質的忡刷和侵蝕小。 開閉較省力。 介質流(liu)(liu)向不(bu)受限制 , 不(bu)擾(rao)流(liu)(liu)、不(bu)降低壓力(li)。
形體(ti)簡單 , 結構長(chang)度短，制造工藝性好，適用范(fan)圍廣(guang)。
閘閥的缺點如下：
密封面之間易引起沖蝕和擦傷，維修比較困難。 外形尺寸較(jiao)大，開(kai)啟需要一定的空(kong)間，開(kai)閉(bi)時間長。
的(de)種類 ,按密封(feng)面(mian)配置可分(fen)為楔(xie)式閘板式和 , 楔式閘板式又可 分(fen)為 : 單(dan)閘極式(shi)、雙閘板式和彈性(xing)閘(zha)板式(shi)；可(ke)分(fen)為(wei)單閘(zha)板式和雙閘(zha)板式。按閥桿的螺紋位置劃(hua)分(fen)，可(ke)分(fen)為(wei)和兩種。
閘閥的安裝與維護應注意以下事項：
手輪、手柄(bing)及傳動機構均不(bu)允(yun)許作(zuo)起吊(diao)用，并嚴禁碰撞。 雙(shuang)閘板(ban)應垂(chui)直安裝(zhuang)（即閥桿處(chu)于垂(chui)直位置 , 手輪(lun)在頂部 )。
帶有(you)旁通(tong)閥的(de)在開啟前(qian)應先打開旁通(tong)閥(fa)（以平衡(heng)進出(chu)口的壓差及減小開啟力 )。
帶傳動機構的，按產品使用說明書的規定安裝。 如果經常(chang)開(kai)關(guan)使用 , 每月至少(shao)潤(run)滑一次。
應用規范:
設計制造按GB12234-89 結構長度按GB12221-89 法蘭尺寸按JB/T79-94 閥門檢查和試驗按GB13927
主要零件材質
零件名(ming)稱 | ZG1Cr18Ni9Ti系(xi)列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12Mo2Ti系列 | ZG00Cr17Ni14Mo2系列 | WCB系列 |
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
閘板 | ZG1Cr18NI9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | 1Cr13 |
閥桿 | 1Cr18Ni9Ti | ooCr18Ni10 | 1Cr18Ni12Mo2Ti | ooCr17Ni14Mo2 | 1Cr13 |
填料 | PTFE編(bian)織 | PTFE編織 | PTFE編織 | PTFE編織 | 石墨Graphite |
墊片 | 304L+PTFE | 304L+PTFE | 316L+PTFE | 316L+PTFE | 石墨+304
Graphite+304 |
壓蓋 | ZG1Cr181Ni10 | ZG00Cr18Ni10 | ZG1Cr18Ni12Mo2Ti | ZG00Cr17Ni14Mo2 | WCB |
填料壓環 | 1Cr18Ni9Ti | 00Cr18Ni10 | 1Cr18Mi12Mo2Ti | 00Cr17Ni14Mo2 | 1Cr13 |
螺栓 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 1Cr171Ni2 | 35CrMoA |
螺(luo)母(mu) | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
1.6MPa主要連接尺寸
尺寸 | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | mm | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | mm | 310 | 358 | 372 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 |
W | mm | 200 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 |
4.0MPa主要(yao)連(lian)接(jie)尺寸
尺寸 | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | mm | 200 | 250 | 280 | 310 | 350 | 400 | 450 | 550 | 650 | 750 |
H | mm | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 969 | 1145 | 1145 |
