一、【產品介紹】

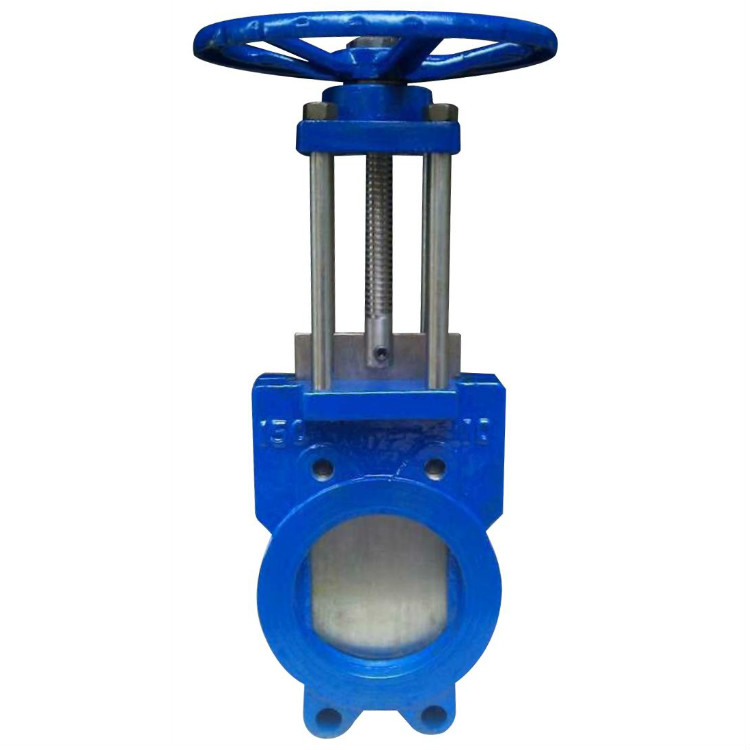

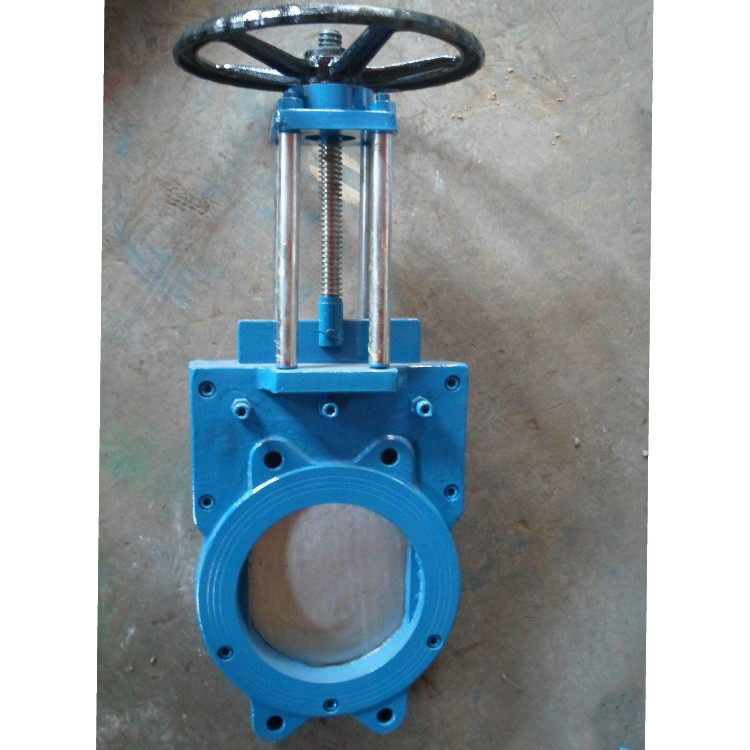

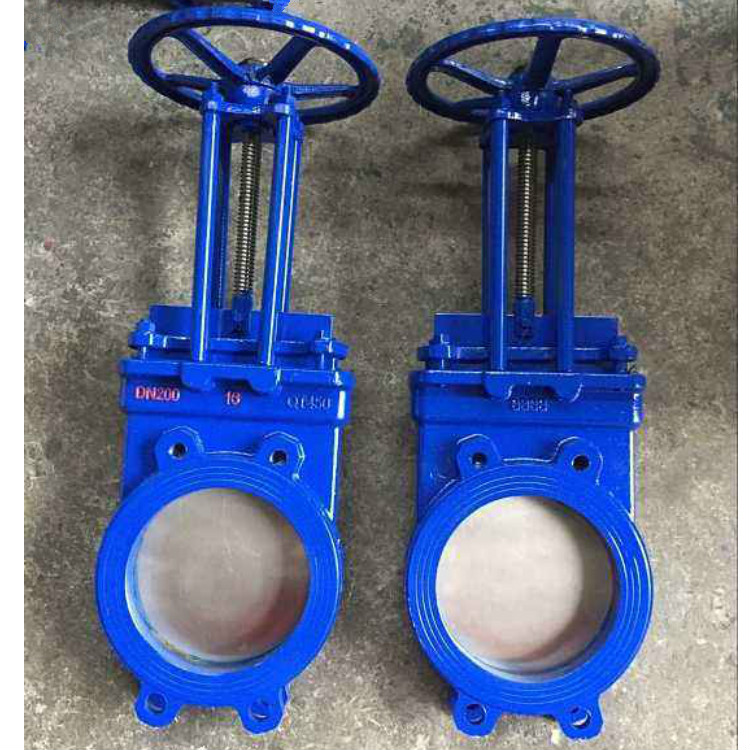

Z73X手動漿液閥
產品型號 Z73X 主體材料 鑄鐵
公稱通徑 50-1000(mm)
本廠生產(chan)的新型漿(jiang)液(ye)(ye)閥是在吸收和消(xiao)化(hua)國內(nei)(nei)外先進閥體(ti)技術(shu)基本上對閥體(ti)結(jie)(jie)構(gou)、密封形式、驅動(dong)裝置及電(dian)氣(qi)控(kong)(kong)制方(fang)面作了(le)進一(yi)步更新。產(chan)品結(jie)(jie)構(gou)簡單、體(ti)積小(xiao)、重量輕、流阻小(xiao)、介(jie)質不易在閥體(ti)內(nei)(nei)沉(chen)淀，以及安裝方(fang)便等諸多特(te)點，同時(shi)具備手動(dong)、電(dian)液(ye)(ye)動(dong)操作功(gong)能(neng)。電(dian)氣(qi)控(kong)(kong)制方(fang)式有：行程開關控(kong)(kong)制、位置顯示(shi)儀(yi)控(kong)(kong)制，實(shi)現了(le)機、電(dian)、儀(yi)、液(ye)(ye)一(yi)體(ti)化(hua)功(gong)能(neng)。
二、【漿(jiang)液閥(fa)結構形體(ti)及特(te)征】
a、閥(fa)體結(jie)構形(xing)式及密封方式
本廠新型漿液閥分對夾式和整體式兩種，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構：整體式閥體密封采用“0”型復合密封結構，克服了原對夾式漿液閥采用“U”型密封墊受力后移易位和變形、介質外泄等特點。閘板采用刀型結構，解決了灰漿沉淀在密封槽內而使閥門關閉不嚴、外泄漏等問題。
b、驅(qu)動裝置
手動裝置：操作簡單，適用于(yu)力矩較(jiao)小閥(fa)門(men)。
電液動裝置：適用于力矩較大(da)，力和速度可調，可任意位置瑣(suo)定(ding)的閥門裝置。
三(san)、【漿(jiang)液閥適用介質】
采礦、鋼鐵工業——用于煤漿、濾渣漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于天才洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備及麥芽糖等。
電站除灰——用于灰渣漿。
四(si)、【產(chan)品(pin)用(yong)途(tu)】
漿料閥廣(guang)泛(fan)適(shi)用于石(shi)油(you)、化(hua)工(gong)、火力發(fa)電廠等油(you)品、水(shui)、蒸(zheng)汽管路上作接通或(huo)截斷管路中介(jie)質的啟閉(bi)裝置
五、【漿液閥產品特點】
1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數(shu)小
2、密封(feng)面采用不銹鋼(gang)和硬質合金，使用壽命長
3、采用柔和石(shi)墨填料(liao)，密封(feng)可靠，操作輕(qing)便靈活
六(liu)、【漿液閥引用標(biao)準】
設計制造：JB/T 8691-98
結構長度：GB/T 15188.2-94
法蘭連接尺寸：GB/T 9113-2000
閥門檢查和試驗：GB/T 13927-92
七(qi)、【漿(jiang)液閥(fa)性能參數】
型號 | Z73X-2.5 | Z73X-6 | Z73X-10 | Z73X-16 |
工作壓(ya)力(li)(MPa) | 0.25 | 0.6 | 1.0 | 1.6 |
適用(yong)介質 | 煤漿(jiang)、糠漿(jiang)、紙(zhi)漿(jiang)、泥漿(jiang)、污水、礦渣等 |
適用(yong)溫度(℃) | ≤120 |
材(cai)料 | 閥(fa)體 | 鑄鋼 |
閘板(ban) | 鉻鎳鈦不銹鋼(gang) |
閥體(ti)密封(feng)圈(quan) | 合成橡膠或(huo)聚四氟乙烯(xi) |
閥(fa)桿(gan) | 鉻不(bu)銹鋼 |
支架 | 碳素鋼 |
填料 | 聚四氟乙烯 |
公(gong)稱壓力 (MPa) | 殼體試(shi)驗 (MPa) | 密封試驗(MPa) | 工用溫(wen)度(du) | 適(shi)用介質 |
0.6
1.0 | 0.9
1.5 | 0.66
1.1 | ≤80℃
≤80℃ | 煤漿、水(shui) |
Z73X手動(dong)漿液(ye)閥主要(yao)外形(xing)及連接尺寸
公稱壓力 | DN | L | D | D1 | D | H | n-M |
0.6MPa | 50 | 40 | 125 | 100 | 180 | 295 | 4-M16 |
65 | 40 | 145 | 120 | 180 | 305 | 4-M16 |
80 | 50 | 160 | 135 | 220 | 330 | 4-M16 |
100 | 50 | 180 | 155 | 220 | 380 | 4-M16 |
125 | 50 | 210 | 185 | 240 | 415 | 4-M16 |
150 | 60 | 240 | 210 | 280 | 490 | 4-M20 |
200 | 60 | 295 | 265 | 280 | 550 | 4-M20 |
250 | 70 | 350 | 320 | 360 | 693 | 8-M20 |
300 | 70 | 400 | 368 | 400 | 796 | 8-M20 |
350 | 80 | 460 | 428 | 400 | 895 | 10-M20 |
400 | 80 | 515 | 482 | 500 | 1004 | 10-M22 |
450 | 90 | 565 | 532 | 500 | 1110 | 14-M22 |
500 | 100 | 620 | 585 | 600 | 1210 | 14-M22 |
600 | 100 | 825 | 685 | 700 | 1460 | 14-M27 |
700 | 100 | 840 | 800 | 800 | 1680 | 16-M27 |
800 | 120 | 950 | 905 | 800 | 1910 | 16-M30 |
900 | 120 | 1050 | 1005 | 800 | 2130 | 20-M30 |
1000 | 160 | 1160 | 1115 | 900 | 2380 | 20-M30 |
1.0MPa | 50 | 40 | 125 | 100 | 180 | 295 | 4-M16 |
65 | 40 | 145 | 120 | 180 | 305 | 4-M16 |
80 | 50 | 160 | 135 | 220 | 330 | 4-M16 |
100 | 50 | 180 | 155 | 220 | 380 | 4-M16 |
125 | 50 | 210 | 185 | 240 | 415 | 4-M16 |
150 | 80 | 240 | 210 | 280 | 490 | 4-M20 |
200 | 60 | 295 | 265 | 280 | 550 | 4-M20 |
250 | 70 | 350 | 320 | 360 | 693 | 8-M20 |
300 | 80 | 400 | 368 | 400 | 796 | 8-M20 |
350 | 90 | 460 | 428 | 400 | 895 | 10-M20 |
400 | 120 | 515 | 482 | 500 | 1004 | 10-M22 |
450 | 120 | 565 | 532 | 500 | 1110 | 14-M22 |
500 | 130 | 620 | 585 | 600 | 1210 | 14-M22 |
600 | 140 | 825 | 685 | 700 | 1460 | 14-M27 |
700 | 140 | 840 | 800 | 800 | 1680 | 16-M27 |
800 | 150 | 950 | 905 | 800 | 1910 | 16-M30 |
900 | 150 | 1050 | 1005 | 800 | 2130 | 20-M30 |
1000 | 200 | 1160 | 1115 | 900 | 2380 | 20-M30 |
