產品概況應用案例

型(xing)號：,,

材(cai)質(zhi)：WCB、CF8、CF3、CF8M、CF3M

連接(jie)形式(shi)：法蘭

公稱通徑：DN50~500

適用(yong)介質(zhi)(zhi)：水、蒸氣、石油化工、腐蝕(shi)性介質(zhi)(zhi)等

壓力環境：1.6~16.0MPa

工作溫(wen)度：-29~425℃ -46~200℃

流動(dong)方向(xiang)：單向(xiang)

驅動方(fang)式：手動

類(lei)型(通道位置)：直(zhi)通

標(biao)準：GB/T12235

密封形式：硬密封

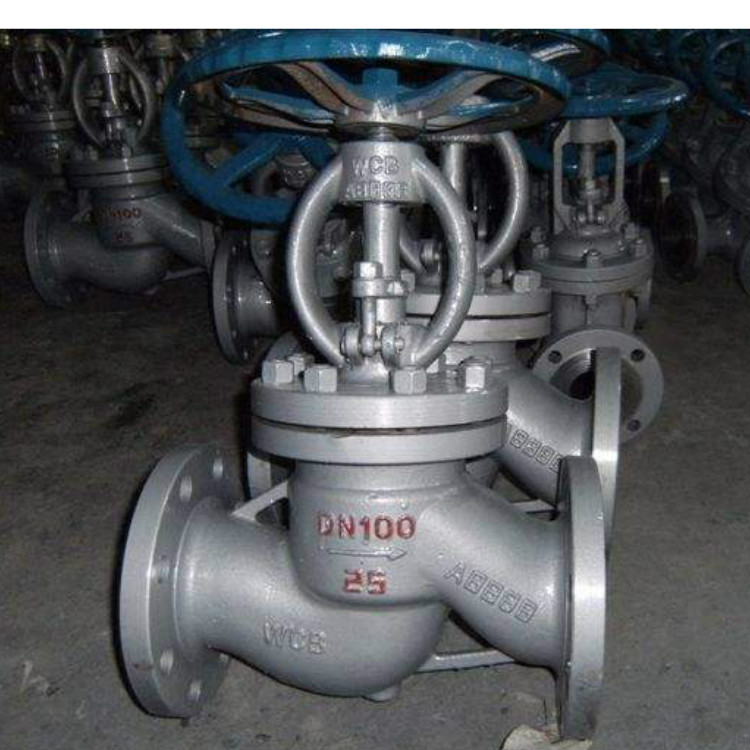

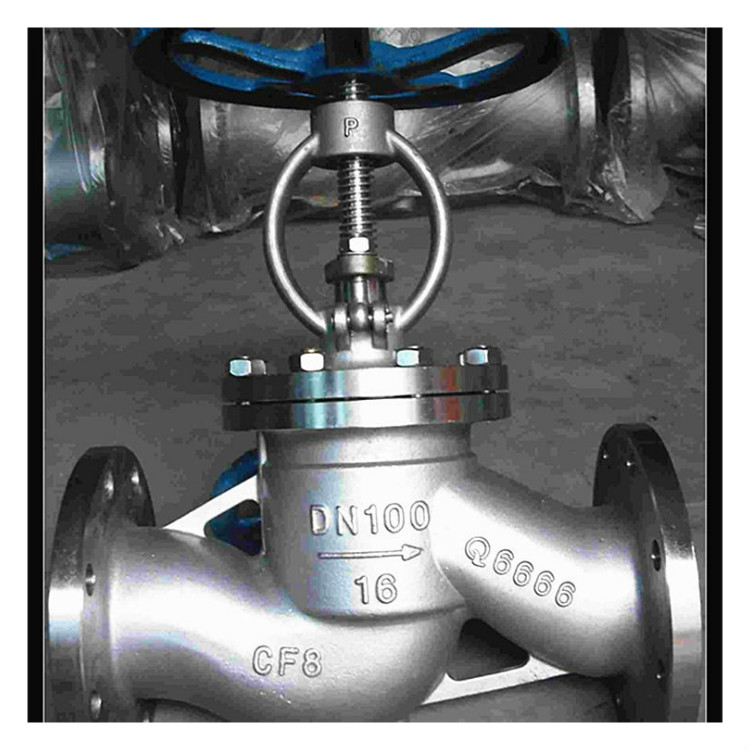

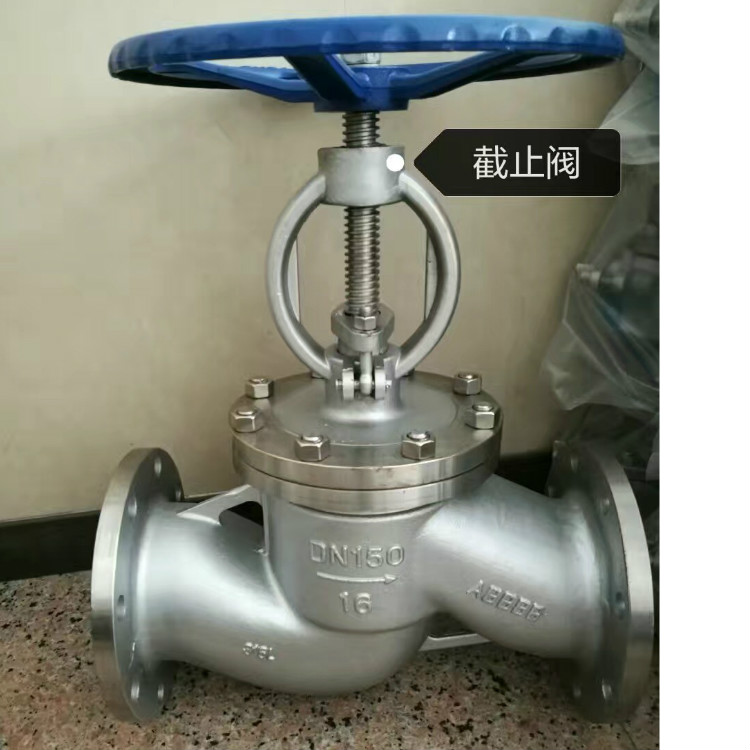

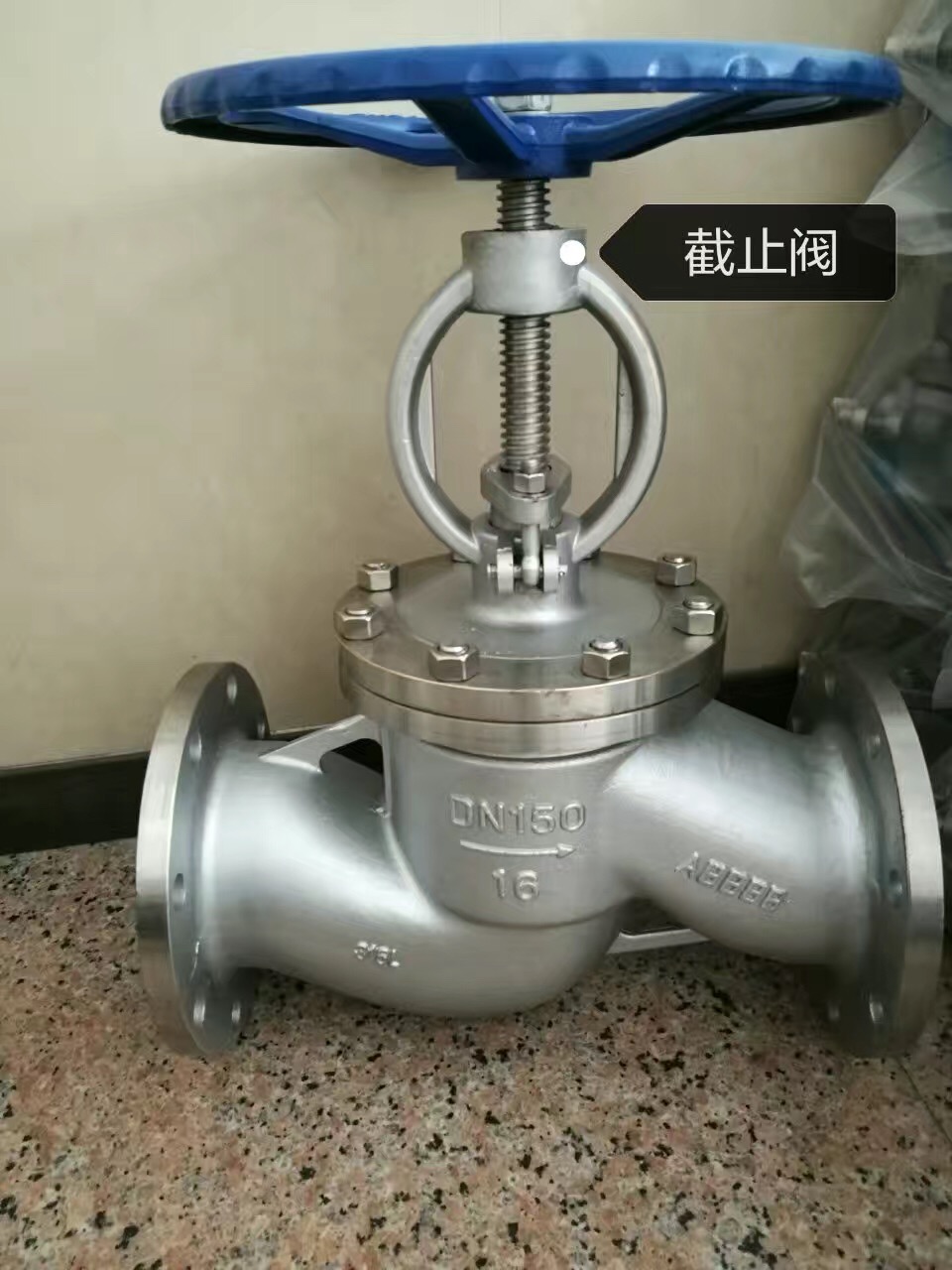

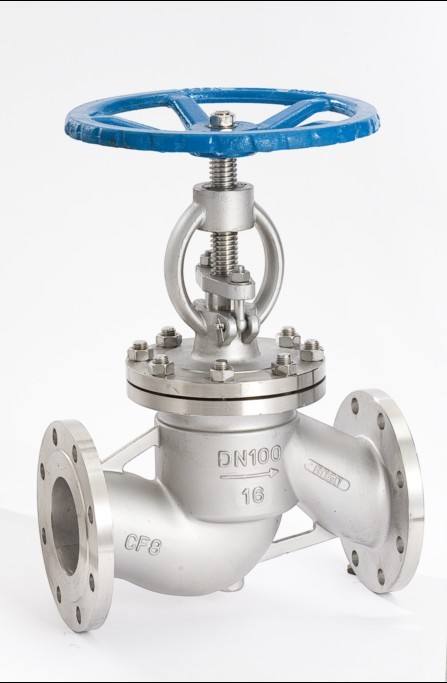

產品型號： J41H/Y
產品名稱：
產(chan)品(pin)特點：主要用(yong)來接通或(huo)截斷管路中(zhong)的(de)介質(zhi)，一般不用(yong)來調節流量，但適用(yong)的(de)壓力范(fan)圍(wei)很廣。

J41Y 型 PN16~PN160 ：手動(dong)、法(fa)蘭(lan)連接(jie)、直通式、閥(fa)座密封面材料硬質合金、公稱壓(ya)力 PN16~PN160，閥(fa)體材料為(wei)碳素鋼(gang)（J41Y-16C~160C）、0Cr18Ni9 系(xi)不(bu)銹鋼(gang)（J41Y-16P~160P）、0Cr17Ni12Mo2 系(xi)不(bu)銹鋼(gang)（J41Y-16R~160R）、1Cr5Mo 鉻鉬鋼(gang)（J41Y-16I~160I）的截止閥(fa)。

【產品性能參數】

J41Y 型 PN16~PN160 鋼制截止閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
J41Y-16C~160C	16~160	1.6~16.0	≤425	水、蒸汽、油品
J41Y-16P~160P			≤150	弱腐蝕性介質
J41Y-16R~160R			≤150	腐蝕性介質
J41Y-16I~160I			≤550	油品、蒸汽

【產品零部件材料】

J41Y 型 PN16~PN160 鋼制截止閥零部件材料
型號	材料
型號	閥體、閥蓋	閥桿	密封面	填料
J41Y-16C~160C	碳素鋼	鉻不銹鋼	堆焊硬基合金	石棉、石墨、柔性石墨、聚四氟乙烯
J41Y-16P~160P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J41Y-16R~160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J41Y-16I~160I	鉻鉬合金鋼	鉻鉬合金鋼

【J41Y 型 PN16 截止閥產品外形及結構尺寸】

J41Y 型 PN16 鋼制截止閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×ød	H	D₀	重量/KG
10	130	90	60	40	14	4×ø14	198	120	5
15	130	95	65	45	14	4×ø14	200	120	5.5
20	150	105	75	55	14	4×ø14	243	140	7.3
25	160	115	85	65	14	4×ø14	253	160	8
32	180	135	100	78	15	4×ø18	280	160	12
40	200	145	110	85	16	4×ø18	312	200	16
50	230	160	125	100	16	4×ø18	321	200	16
65	290	180	145	120	18	4×ø18	325	240	22
80	310	195	160	135	20	4×ø18	355	240	31
100	350	215	180	155	20	4×ø18	415	280	45
125	400	245	210	185	22	4×ø18	460	320	80
150	480	280	240	210	24	8×ø23	510	360	97
200	600	335	295	265	26	12×ø23	590	360	169

【J41Y 型 PN25 截止閥產品外形及結構尺寸】

J41Y 型 PN25 鋼制截止閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×ød	H	D₀	重量/KG
10	130	90	60	40	16	4×ø14	198	120	4.9
15	130	95	65	45	16	4×ø14	233	120	5.5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	7.5
32	180	135	100	78	18	4×ø18	302	180	8.5
40	200	145	110	85	18	4×ø18	355	200	12.5
50	230	160	125	100	20	4×ø18	362	240	16
65	290	180	145	120	22	8×ø18	325	280	25
80	310	195	160	135	22	8×ø18	369	280	30
100	350	230	190	165	24	8×ø23	370	300	35
125	400	270	220	188	28	8×ø18	558	400	89
150	480	300	250	218	30	8×ø23	611	400	98
200	600	360	310	278	34	12×ø25	721	400	170

【J41Y 型 PN40 截止閥產品外形及結構尺寸】

J41Y 型 PN40 鋼制截止閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×ød	H	D₀	重量/KG
10	130	90	60	40	16	4×ø14	198	120	4.5
15	130	95	65	45	16	4×ø14	233	120	5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	9
32	180	135	100	78	18	4×ø18	302	160	12
40	200	145	110	85	18	4×ø18	355	200	17
50	230	160	125	100	20	4×ø18	373	240	24
65	290	180	145	120	22	8×ø18	408	280	33
80	310	195	160	135	22	8×ø18	436	320	44
100	350	230	190	160	24	8×ø23	480	360	60
125	400	270	220	188	28	8×ø25	558	400	89
150	480	300	250	218	30	8×ø25	611	400	130

【J41Y 型 PN63 截止閥產品外形及結構尺寸】

J41Y 型 PN63 鋼制截止閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×ød	H	D₀	重量/KG
15	170	105	75	55	18	4×ø14	148	100	5
20	190	125	90	68	20	4×ø18	150	100	6
25	210	135	100	78	22	4×ø18	175	120	8
32	230	150	110	82	24	4×ø23	200	140	11
40	260	165	125	95	24	4×ø23	231	160	14
50	300	175	135	105	26	4×ø23	262	180	18
65	340	200	160	130	28	8×ø23	450	320	48
80	380	210	170	140	30	8×ø23	485	360	56
100	430	250	200	168	30	8×ø25	537	400	75
150	550	340	280	240	38	8×ø34	646	450	175

【J41Y 型 PN100 截止閥產品外形及結構尺寸】

J41Y 型 PN100 鋼制截止閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×ød	H	D₀	重量/KG
10	170	100	70	50	20	4×ø14	-	100	5.7
15	170	105	75	55	20	4×ø14	195	120	10
20	190	125	90	68	22	4×ø18	228	120	13.5
25	210	135	100	78	24	4×ø18	250	160	14
32	230	150	110	82	24	4×ø23	326	200	14.3
40	260	165	125	95	26	4×ø23	359	240	29.5
50	300	195	145	112	28	4×ø25	414	280	48.5
65	340	220	170	138	32	8×ø25	434	320	65
80	380	230	180	148	34	8×ø25	547	400	92
100	430	265	210	172	38	8×ø30	621	450	107
125	500	310	250	210	42	8×ø34	-	-	-
150	550	350	290	250	46	12×ø34	840	-	310
200	650	430	360	312	54	12×ø41	925	-	590
250	775	500	430	382	60	12×ø41	1015	-	850
300	900	585	500	442	70	12×ø48	1200	-	1040

【J41Y 型 PN160 截止閥產品外形及結構尺寸】

J41Y 型 PN160 鋼制截止閥外形及結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×ød	H	D₀	重量/KG
15	170	110	75	52	24	4×ø18	148	156	4.64
20	190	130	90	62	26	4×ø23	156	161	7.42
25	210	140	100	72	28	4×ø23	175	187	10.1
32	230	165	115	85	30	4×ø25	200	214	12.3
40	260	175	125	92	32	4×ø27	231	252	15.2
50	300	215	165	132	36	8×ø25	262	291	29.7
