產品概述：

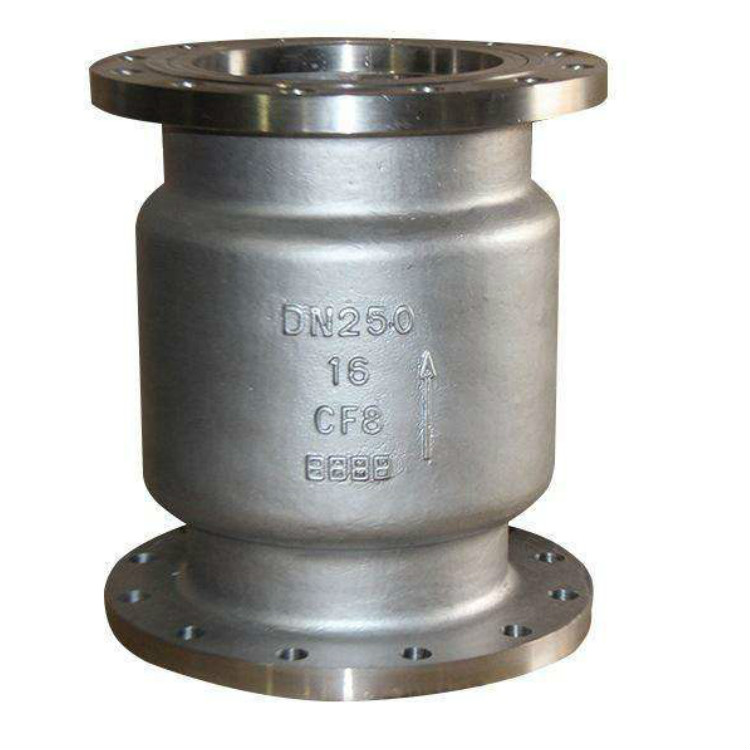

H42W不(bu)銹(xiu)鋼立式(shi)止(zhi)回(hui)閥嚴(yan)格按(an) GB12235 標準設計制(zhi)造，閥瓣(ban)沿著(zhu)中心定位作(zuo)(zuo)升降運動(dong) , 襯套(tao)采用(yong)(yong)耐磨性(xing)能好(hao)，摩擦系數小(xiao)的特殊材料制(zhi)作(zuo)(zuo)，動(dong)作(zuo)(zuo)靈活可(ke)靠 . 密封性(xing)能優良(liang)。立式(shi)止(zhi)回(hui)閥產品廣(guang)泛應(ying)用(yong)(yong)于石油、化工(gong)、制(zhi)藥、電力(li)行業等各種工(gong)況的管(guan)路上。
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準(zhun)：GB/T 13927-2008
主要性能規范：
型號 | 公稱壓力
PN(MPa) | 試驗(yan)壓力(li)P3(MPa) | 適用溫度(℃) | 適用介質 |
殼體 | 密封 |
H42W-16C | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 |
H42W-16P | ≤200 | 弱腐蝕介質 |
H42W-25P | 2.5 | 3.75 | 2.75 |
H42W-25R | 腐蝕性介質 |
H42W-40P | 4.0 | 6.0 | 4.4 | 弱腐蝕性介質 |
H42W-40R | 腐蝕性介質 |
H42Y-40 | 水、油品 |
主要零件材料：
零件名稱 | 閥體、閥瓣 | 導向閥 | 密封面 |
H42W-16C | 碳鋼 | 碳鋼 | 碳鋼 |
H42W-16P | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 | 鉻鎳鈦不銹鋼 |
H42W-25P |
H42W-40P |
H42W-25R | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 |
H42W-40R |
H42Y-40 | 碳鋼 | 碳鋼 | 堆焊硬質合金 |

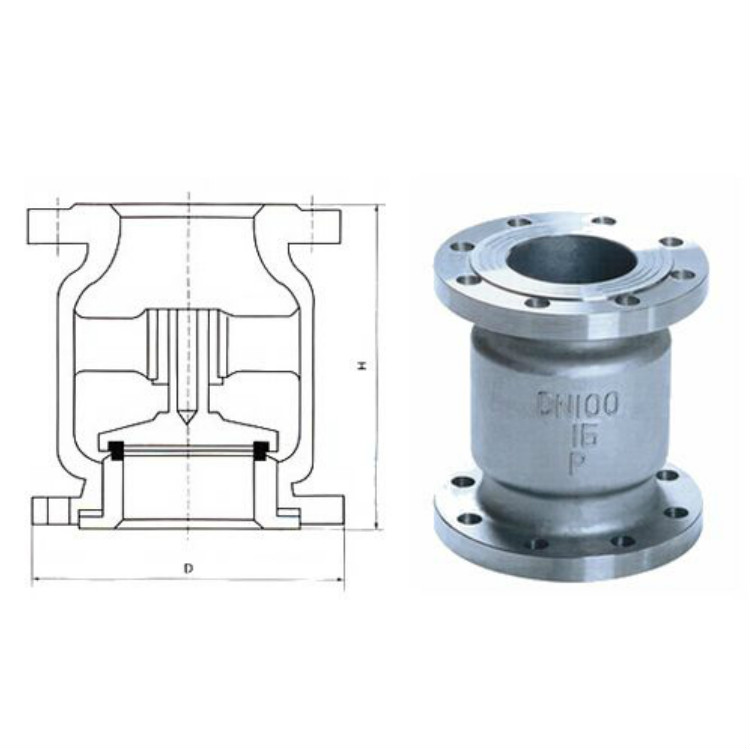

結構圖及主要連接尺寸：
公稱通徑DN | L | D | D1 | D2 | b | f | Z-фd |
25 | 115 | 115 | 85 | 65 | 16 | 2 | 4-ф14 |
32 | 120 | 135 | 100 | 78 | 18 | 3 | 4-ф18 |
40 | 130 | 145 | 110 | 85 | 18 | 3 | 4-ф18 |
50 | 140 | 160 | 125 | 100 | 20 | 3 | 4-ф18 |
65 | 160 | 180 | 145 | 120 | 22 | 3 | 8-ф18 |
80 | 185 | 195 | 160 | 135 | 22 | 3 | 8-ф18 |
100 | 210 | 230 | 190 | 160 | 24 | 3 | 8-ф23 |
125 | 250 | 270 | 220 | 168 | 28 | 3 | 8-ф25 |
150 | 300 | 300 | 250 | 218 | 30 | 3 | 8-ф25 |
200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-ф25 |
