，又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的叫。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。

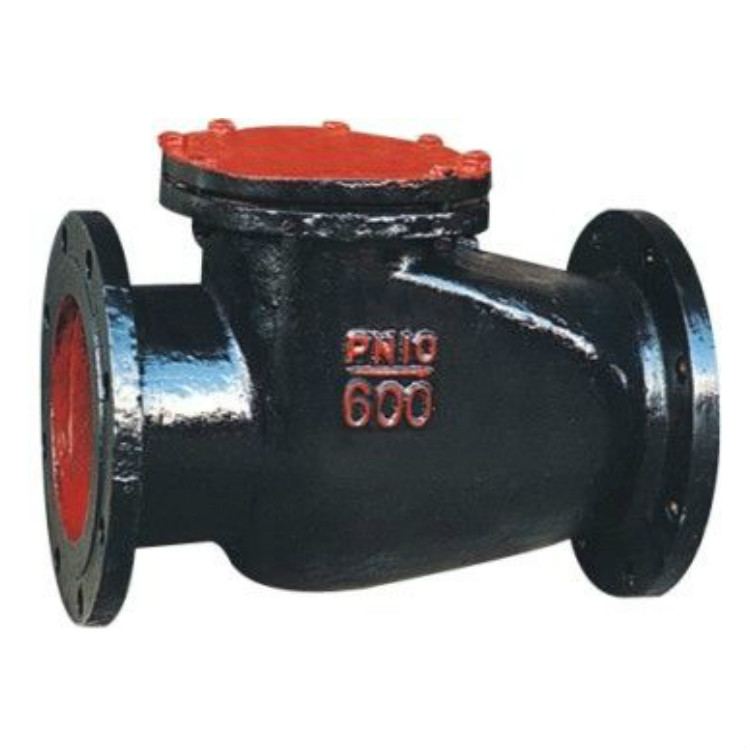

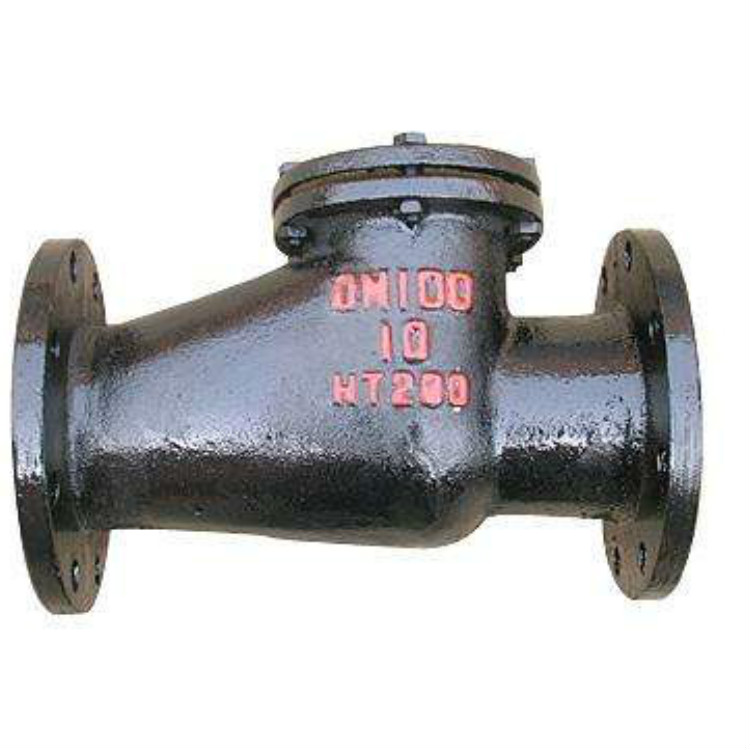

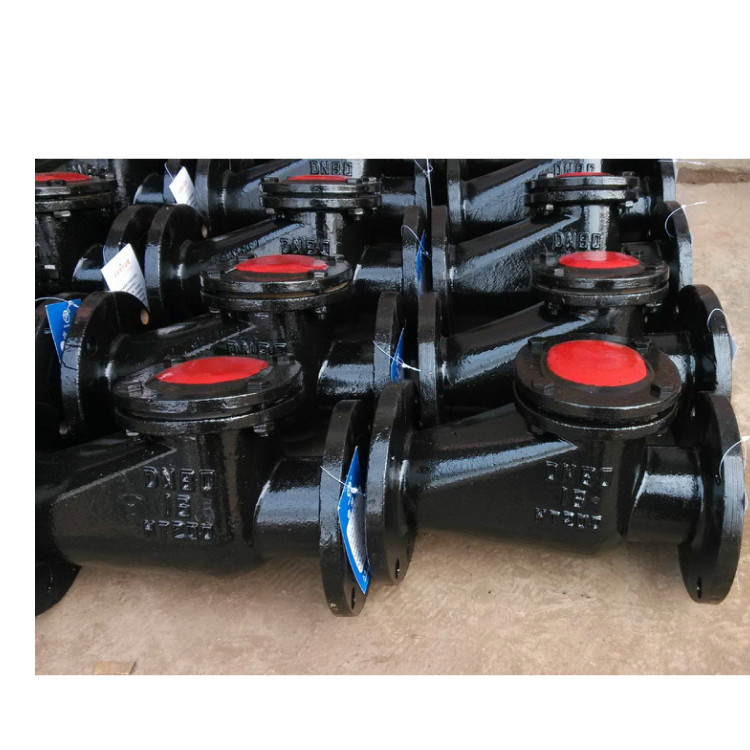

H44T適于工作(zuo)溫度≤100℃的(de)水(shui)、蒸汽介質(zhi)的(de)管路(lu)上，作(zuo)防止介質(zhi)逆流的(de)單(dan)向啟(qi)閉用。
結構特點
- 結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
- 體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
- 閥瓣關閉快速，水錘壓力小
- 水平或垂直管道均可使用，安裝方便
- 流道通暢、流體阻力小
- 動作靈敏、密封性能好
- 閥瓣行程短、關閥沖擊力小
- 整體結構、簡單緊湊、造型美觀
- 使用壽命長、可靠性高
作用原理及結構說明
- 作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面
- 結構說明
- 結構形式：旋啟式單閥瓣
- 驅動方式：對焊連接
- 連接形式：對焊連接
- 閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度
結構示意圖
主要性能規范
| 公稱壓力PN(Mpa) | 1.0 | 工作溫度℃ | |
|---|
| 試驗壓力P(Mpa) | 密封 | 1.1 | 常溫 |
| 強度 | 1.5 |
| 工作壓力(Mpa) | P | 1.0 | ≤100℃ |
主要零件材料
| 零件名稱 | 材料 |
|---|
| 閥體、閥板、閥蓋、搖桿 | 灰鑄鐵 |
| 銷軸 | 不銹鋼 |
| 密封圈 | 銅合金 |
| 墊片 | 橡膠石棉板 |
主要外形尺寸、連接尺寸及重量
| 公稱通徑 DN(mm) | 尺寸(mm) | 重量(kg) |
|---|
| L | D | D1 | D2 | b | Z-Φd | H |
|---|
| 80 | 310 | 195 | 160 | 135 | 22 | 4-18 | 161 | 39 |
| 100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 178 | 50 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 | 98 |
| 200 | 500 | 335 | 295 | 265 | 26 | 8-23 | 262 | 133 |
| 300 | 700 | 440 | 400 | 368 | 28 | 12-23 | 350 | 248 |
