【產品用途】
500X（A742X）型 PN10~PN25 泄壓持壓閥可將給水管中超過引導閥安全設定值之壓力釋放，并維持管中壓力于一安全設定值以下，以防止管中高壓或突壓（SURGE）毀損管線或設備。可用于高層大樓消防測試循環系統之泄壓用，以防止水壓過高造成系統危險。持壓閥：可維持主閥上游供水壓力于某一設定值以上，以保障主閥上游供水區之壓力。
【性能參數】
型號 | 500X-10 | 500X-16 | 500X-25 |
工作(zuo)壓力（MPa） | 1.0 | 1.6 | 2.5 |
適用(yong)溫度(du)（℃） | 0～80 |
適用介質 | 水 |
材料 | 閥體(ti)、閥蓋 | 鑄鐵 |
閥(fa)桿 | 鉻不銹鋼 |
閥座、閥盤 | 青銅(tong) |
膜(mo)片 | 丁晴橡(xiang)膠 |
主要外形和連接尺寸
| 公稱通徑DN（mm) | 尺寸（mm） |
| L | A1 | A | H1 | H |
| 20 | 150 | 130 | 333 | 463 | 557 |
| 25 | 160 | 130 | 333 | 463 | 557 |
| 32 | 180 | 130 | 333 | 463 | 557 |
| 40 | 200 | 140 | 343 | 516 | 610 |
| 50 | 203 | 140 | 343 | 516 | 610 |
| 65 | 216 | 140 | 355 | 520 | 625 |
| 80 | 241 | 145 | 360 | 537 | 642 |
| 100 | 292 | 155 | 400 | 596 | 750 |
| 125 | 330 | 165 | 420 | 653 | 808 |
| 150 | 356 | 180 | 435 | 709 | 864 |
| 200 | 495 | 205 | 480 | 805 | 1135 |
| 250 | 622 | 225 | 530 | 855 | 1185 |
| 300 | 698 | 245 | 575 | 953 | 1325 |
| 350 | 787 | 275 | 620 | 990 | 1385 |
| 400 | 914 | 285 | 668 | 1030 | 1445 |
| 450 | 978 | 285 | 668 | 1030 | 1445 |
| 500 | 978 | 410 | 780 | 750 | 1110 |
| 600 | 1230 | 456 | 888 | 850 | 1286 |

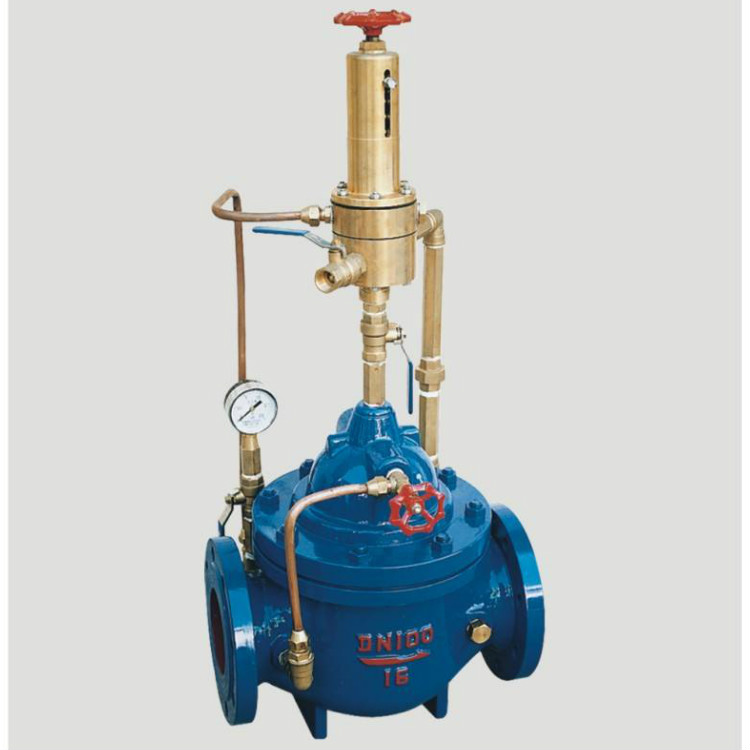

【結構圖片】
【安裝示意圖】
