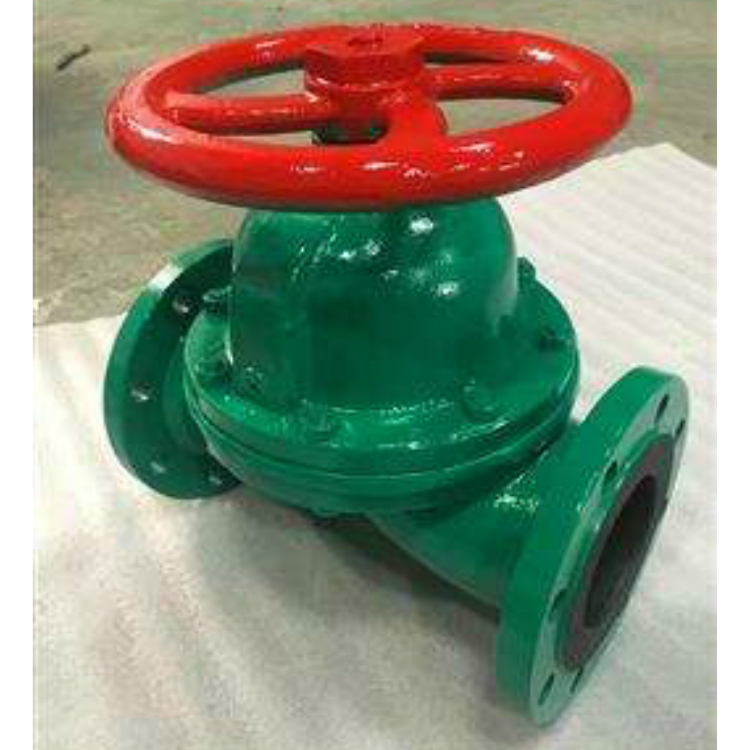

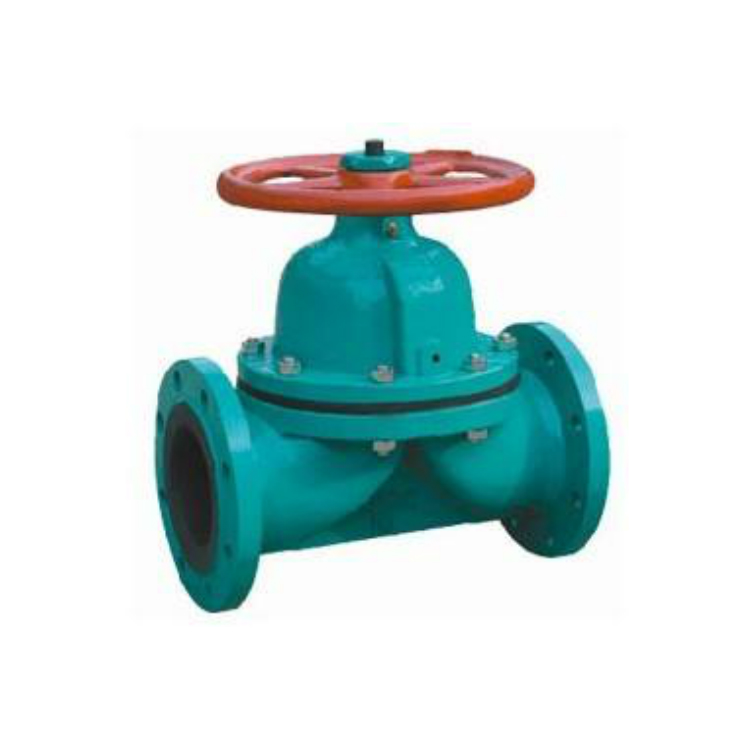

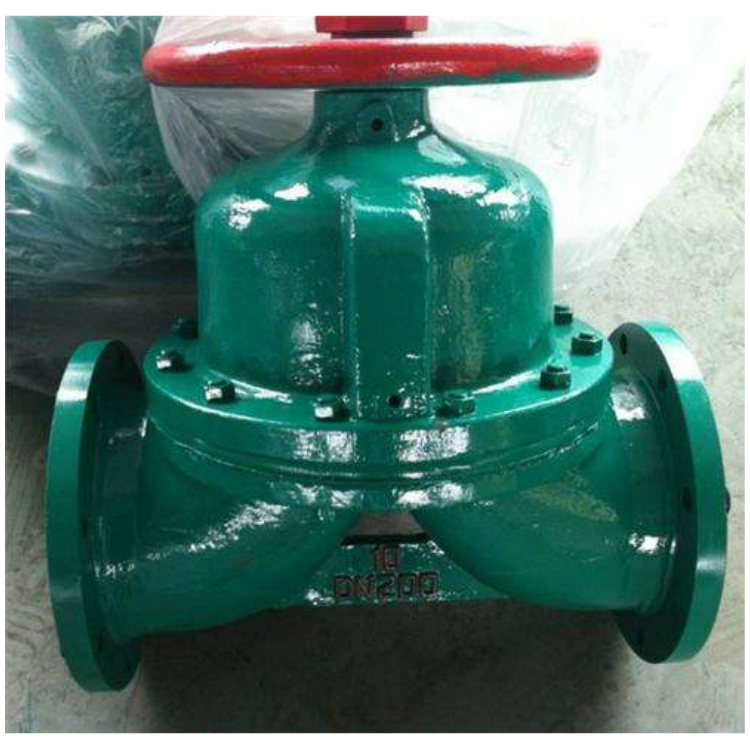

襯膠隔膜閥(fa)產品用途：
G41J襯膠隔(ge)膜閥專用于控制非腐蝕(shi)性或一(yi)般腐蝕(shi)性介質，閥(fa)體(ti)內腔表面無襯(chen)里或覆有可(ke)供(gong)選擇的(de)(de)各種橡膠(jiao)，適(shi)用于不同工作(zuo)溫度和(he)流體(ti)管路(lu)。襯(chen)膠(jiao)隔(ge)膜(mo)閥(fa)的(de)(de)啟(qi)閉是依(yi)靠旋(xuan)轉(zhuan)手輪而(er)達到的(de)(de)。本閥(fa)在閥(fa)蓋上端標有可(ke)窺見閥(fa)門(men)處(chu)啟(qi)或閉位置的(de)(de)顯示色別，以(yi)指示閥(fa)門(men)的(de)(de)啟(qi)閉行程。當順時針放置手輪時，手輪即(ji)下(xia)(xia)移，閥(fa)瓣(ban)隨(sui)(sui)之帶動隔(ge)膜(mo)下(xia)(xia)降使通(tong)路(lu)截斷；反之則閥(fa)門(men)即(ji)開啟(qi)，色別隨(sui)(sui)之顯露。
適用介質:
除強氧化(hua)(hua)(hua)劑(如硝酸(suan)(suan)、鉻酸(suan)(suan)、濃(nong)流酸(suan)(suan)及過氧化(hua)(hua)(hua)氫(qing)(qing)等和(he)有(you)機溶(rong)劑)外(wai)的(de)氫(qing)(qing)氰酸(suan)(suan)、50%氟硅酸(suan)(suan)、鹽酸(suan)(suan)、30%硫酸(suan)(suan)、50%氫(qing)(qing)氟酸(suan)(suan)、85%磷(lin)酸(suan)(suan)、堿、鹽類、鍍金屬(shu)溶(rong)液(ye)、氫(qing)(qing)氧化(hua)(hua)(hua)納、氫(qing)(qing)氧化(hua)(hua)(hua)鉀、中性鹽水(shui)溶(rong)液(ye)、10%次(ci)氯酸(suan)(suan)鈉、濕氯氣(qi)、氨(an)水(shui)、大(da)部分醇類、有(you)機酸(suan)(suan)及醛類、水(shui)泥、石灰漿、植物油、元素氣(qi)體(ti)、醚類、酮類、酯(zhi)類、除鹽水(shui)、凈化(hua)(hua)(hua)水(shui)等介質；
襯膠(jiao)隔(ge)膜閥產品的性能及優點：
1.由於隔膜閥(fa)的流(liu)道平滑，流(liu)阻小，故而可獲得較大的流(liu)量。
2.由於密封(feng)件為富有彈性的(de)橡膠隔膜。因(yin)此還具有較好的(de)密封(feng)性和最小的(de)關(guan)閉力。
3.視膠(jiao)隔膜閥的(de)閥體內(nei)腔表面視復有廳供(gong)選(xuan)擇(ze)的(de)多種橡膠(jiao)。因此具(ju)有優越的(de)耐腐蝕的(de)特(te)點。
4.本閥門與其它閥門最大的(de)區別在於：采用無填料函的(de)構造；橡(xiang)膠(jiao)隔膜可(ke)使流道(dao)內的(de)腐蝕性介質與所有驅(qu)動(dong)部件處於完全(quan)隔離的(de)狀態，從而杜絕(jue)了通常閥門的(de)“跑、冒、滴、漏”等弊端。
襯膠隔膜閥(fa)技術參數:
☆接口(kou)尺(chi)寸:法蘭DN15 —DN 300 ；
☆工(gong)作壓力： 1.6MPA；
☆介質溫度(du): 按(an)照襯里和隔膜材料(liao)≤85℃、≤100℃、≤120℃、≤150℃；
☆閥體材質(zhi): 鑄鐵(tie)、鑄鋼(gang)(gang)、不銹鋼(gang)(gang)；
☆閥蓋材質: 鑄鐵(tie)、鑄鋼、不銹(xiu)鋼；
☆襯里隔膜:可選性各類橡膠；
☆閥瓣材質: 鑄(zhu)鐵、鑄(zhu)鋼(gang)；
☆閥(fa)桿材質: 碳(tan)鋼、不銹鋼；
☆手輪:鑄鐵(tie)；
襯(chen)膠隔膜閥(fa)用途和主要性能規范
視裹(guo)材質(zhi)（代號） | 適用溫(wen)度(du) | 適(shi)用介(jie)質 |
硬橡膠（NR） | -10℃～85℃ | 除強(qiang)氧化劑（如(ru)銷酸(suan)(suan)、鉻(ge)酸(suan)(suan)、濃硫(liu)(liu)酸(suan)(suan)及(ji)過(guo)氧化氫(qing)等(deng)有(you)有(you)機溶劑）外的氫(qing)氯(lv)酸(suan)(suan)、氟(fu)硅(gui)酸(suan)(suan)、蟻酸(suan)(suan)和酚酸(suan)(suan)、鹽(yan)酸(suan)(suan)、30%硫(liu)(liu)酸(suan)(suan)、50%氫(qing)氟(fu)酸(suan)(suan)、80%磷(lin)酸(suan)(suan)、堿、鹽(yan)類(lei)、鍍(du)金(jin)屬溶液、氫(qing)氧化鈉、氫(qing)氧化鉀、中性鹽(yan)水溶液、10%次(ci)氯(lv)酸(suan)(suan)鈉、濕氯(lv)氣(qi)、氨水、大部分醇類(lei)，有(you)機酸(suan)(suan)及(ji)醛類(lei)等(deng)。 |
軟橡膠（BR） | -10℃～85℃ | 具(ju)有良好的(de)耐磨性能。主要用于50%以下的(de)硫酸，氫氧(yang)化(hua)鈉、氫氧(yang)化(hua)鉀、中性鹽浴溶液及(ji)氨液，水泥、粘土、煤(mei)渣(zha)灰、顆粒狀化(hua)肥及(ji)磨損性較強的(de)固態流體(ti)，各種濃度(du)稠粘液等。 |
丁基膠（IIR） | -10℃～120℃ | 抗腐蝕、耐(nai)磨耗。能(neng)耐(nai)極(ji)大(da)多數的有機酸、堿和氫氧化合物(wu)、無(wu)機鹽及無(wu)機酸元素氣體、醇類(lei)(lei)、醛類(lei)(lei)、醚類(lei)(lei)、酮類(lei)(lei)、酯類(lei)(lei)等。 |
氯丁膠 | （CR）-10℃～120℃ | 動(dong)物(wu)(wu)油、植物(wu)(wu)油和無機潤滑油及pH值變化(hua)范(fan)圍很大的腐(fu)蝕性泥(ni)漿，抗磨性好。 |
鑄鐵不(bu)視裹 | -40℃～100℃ | 非腐(fu)蝕性介質 |
襯(chen)膠隔膜閥(fa)材質的推薦使用范圍：
隔膜材質（代號） | 適宜溫度 | 適用介質 |
丁(ding)基(ji)膠（B級） | -40℃～100℃ | 良好的耐酸(suan)堿性(xing)。85%硫酸(suan)、鹽酸(suan)、氫氟(fu)酸(suan)、磷酸(suan)、荷性(xing)堿和多種酯類。 |
天(tian)然膠（Q級） | -50℃～100℃ | 用于凈(jing)化水、無(wu)機(ji)鹽、稀釋(shi)無(wu)機(ji)酸。 |
襯膠隔(ge)膜閥主要性能參數：
型號 | 公稱通徑DN（mm） | 工作(zuo)壓力WP（Mpa） | 試驗壓(ya)力（Mpa） | 試(shi)驗溫(wen)度（℃） |
密封(feng) | 強度 |
G41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常溫 |
G41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 |
襯膠(jiao)隔膜閥主要連接尺寸：
公稱通(tong)徑 | 標(biao)準值 | 參考值 |
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-фd | d0 | H | H1 | WT(kg) |
PN0.6MPa / PN1.0MPa |
15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 100 | 105 | 110 | 3.5 |
20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 100 | 115 | 125 | 4 |
25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 120 | 120 | 135 | 5.5 |
32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 120 | 125 | 150 | 8 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 140 | 135 | 175 | 11 |
50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 140 | 155 | 195 | 14 |
65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 170 | 200 | 23 |
80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-ф18 | 200 | 200 | 255 | 29 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-ф18 | 280 | 270 | 325 | 46 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-ф18 | 320 | 335 | 405 | 70 |
150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-ф23 | 320 | 370 | 450 | 95 |
200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-ф23 | 400 | 480 | 600 | 170 |
250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-ф23 | 500 | 545 | 620 | 270 |
300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-ф23 | 500 | 585 | 680 | 320 |
PN1.6MPa |
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 120 | 110 | 115 | 4 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 120 | 120 | 130 | 5 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 140 | 125 | 140 | 6 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 140 | 130 | 155 | 9 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 160 | 140 | 180 | 12 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 160 | 160 | 200 | 15 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 175 | 205 | 24 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-ф18 | 200 | 205 | 260 | 30 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-ф18 | 280 | 275 | 330 | 48 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-ф18 | 320 | 340 | 410 | 75 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-ф23 | 320 | 375 | 460 | 105 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 30 | 12-ф23 | 400 | 485 | 605 | 182 |
250 | 10 | 730 | 405 | 355 | 320 | 3 | 32 | 12-ф25 | 500 | 550 | 625 | 295 |
300 | 12 | 850 | 460 | 410 | 375 | 4 | 34 | 12-ф25 | 500 | 590 | 685 | 345 |
