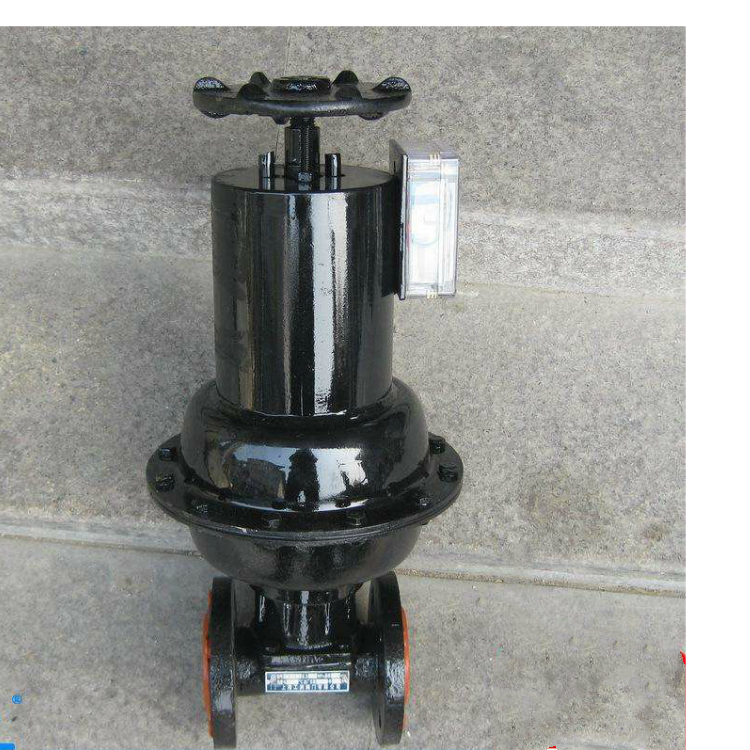

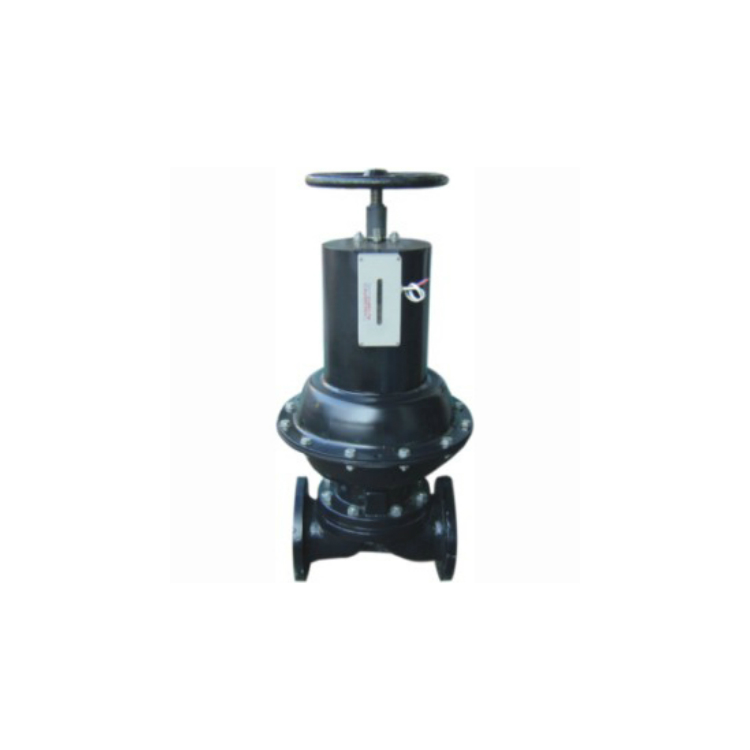

EG6B41J英標常閉式氣動襯膠隔膜閥 產品說明
設計與制造：GB12239或BS5156
結構長度：GB12221或BS5156
法蘭連接尺寸：GB4216.4或BS4504
試驗與檢驗：GB/T13927或BS5156
主要零件材料
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
手輪：鑄鐵
測試
襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1
結構特點
隔膜閥是一種特殊形式的截止閥：
1. 彈性密封的開閉件，確保沒有內漏；
2. 流線型的流道，使得壓力損失小；
3. 沒有填料函，因此沒有外漏；
4. 閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
5. 隔膜可更換，維護費用低；
6. 襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
EG6B41J氣動常閉式襯膠隔膜閥，EG6B41J-10，EG6B41J-6型號襯膠(jiao)閥(fa)門(men)(men)是用來改變通路斷(duan)面和(he)介質流(liu)動方向，具(ju)有導流(liu)、截(jie)止、調節(jie)、節(jie)流(liu)、止回、分流(liu)或溢流(liu)等(deng)功能。閥(fa)門(men)(men)可用于控(kong)制水、蒸汽、油品、氣體、泥漿、各種腐(fu)蝕性(xing)(xing)介質、液態金(jin)屬和(he)放射性(xing)(xing)流(liu)體等(deng)流(liu)體的流(liu)動。
性能規范
型號 | 公稱壓力
PN（Mpa） | 試驗壓力PS（Mpa） | 適用介質 | 工作溫度（℃） |
| |
EG6B41WJF-6 | 0．6 | 0．9 | 0．66 | W．非腐蝕性流體
J·一般腐蝕性流體
FS。強酸堿及各種有機溶劑
（溶融堿金屬元素氧除外） | ≤100
≤85
≤150 |
EG6B41WJF-10 | 1．0 | 1．5 | 1．1 |
EG6B41WJF-16 | 1．6 | 2．4 | 1．76 |
部件列表：1、閥體 2、閥體襯里(li) 3、隔(ge)膜 4、閥瓣 5、下(xia)閥桿(gan) 6、閥蓋 7、氣缸 8、活塞 9、彈簧 10、氣缸蓋 11、上閥桿(gan) 12、手輪
主要外形連接尺寸及重量
型號 | 公稱通徑
DN（mm） | 尺寸（mm） | 氣動裝置 | 重量
（㎏） |
L | f | D1 | D | D0 | n-d | H | B | 代號
ES | 耗氣量（cm3） | 氣源壓力（MPa） | 氣源接頭（in） |
J型 | W型 |
EG6B41WJF-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13．5 | | 168 | 61 | 163．87 | 0．3 | 1/8 | 7．2 |
25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13．5 | 394 | 168 | 61 | 196．65 | 0．3-0．4 | 1/8 | 8．9 |
32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17．5 | 400 | 168 | 61 | 229．4 | 0．3-0．4 | 1/8 | 10．6 |
40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17．5 | 485 | 260 | 62 | 1425．7 | 0．3-0．4 | 1/4 | 19．5 |
50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17．5 | 635 | 318 | 63 | 2284．1 | 0．3-0．4 | 1/4 | 34．9 |
EG6B41WJF-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17．5 | 650 | 318 | 63 | 3048 | 0．3-0．4 | 1/4 | 39．9 |
80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 660 | 318 | 63 | 3244．7 | 0．4-0．5 | 1/4 | 51．9 |
100, | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 64 | 6964．5 | 0．4-0．5 | 3/8 | 93．2 |
125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 825 | 425 | 64 | 7439．7 | 0．4-0．5 | 3/8 | 105．3 |
150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0．5 | 3/8 | 184．5 |
EG6B41WJF-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | 0．5 | 1/2 | 407．4 |
