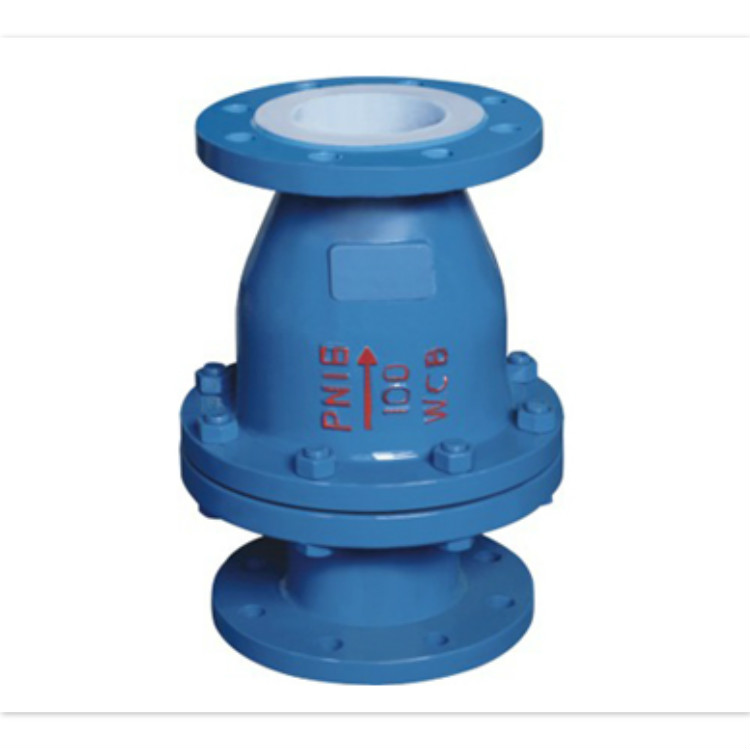

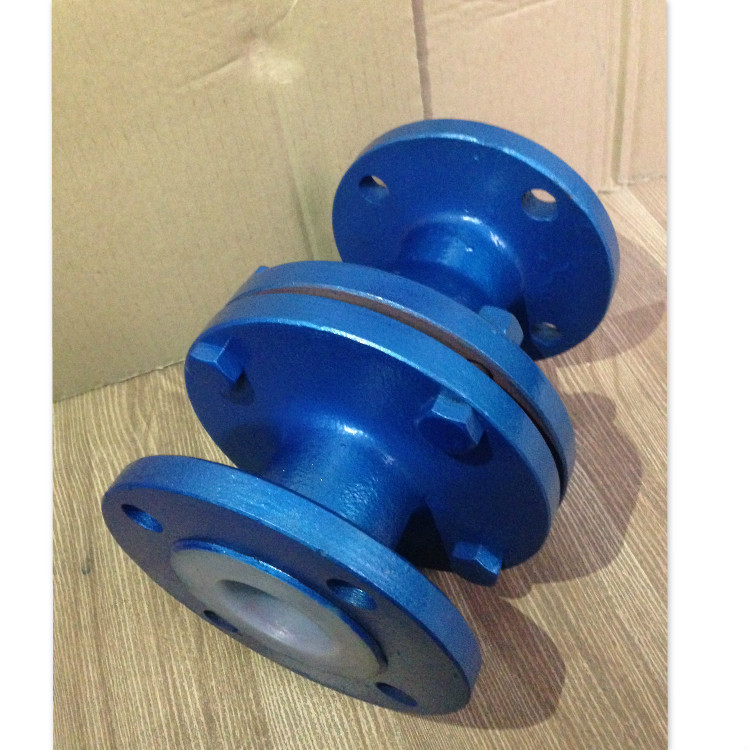

旋(xuan)啟式襯氟止回閥(fa)產品簡介：
H44F46旋啟(qi)(qi)式襯氟止(zhi)回閥專用于控制腐(fu)蝕(shi)性或(huo)強(qiang)腐(fu)蝕(shi)性介質，閥體內腔表(biao)面覆(fu)有可供選擇的各種(zhong)氟塑(su)料，具有強(qiang)度高、耐腐(fu)蝕(shi)性能好的特點；適用于不同工作溫度和流體管(guan)路(lu)，防止(zhi)各類管(guan)路(lu)或(huo)設備上的介質逆流的單向(xiang)啟(qi)(qi)閉。
旋啟(qi)式(shi)襯氟(fu)止回閥工作原理：
H44F46旋啟式(shi)襯氟止回閥(fa)(fa)(fa)(fa)的(de)(de)(de)閥(fa)(fa)(fa)(fa)軸與(yu)閥(fa)(fa)(fa)(fa)瓣(ban)(ban)設計為一(yi)體，全部襯氟塑料(liao)的(de)(de)(de)軸，鑲嵌在閥(fa)(fa)(fa)(fa)體與(yu)閥(fa)(fa)(fa)(fa)蓋之間形成(cheng)的(de)(de)(de)特殊凹(ao)槽內，啟閉(bi)靈活，密封可靠。另外，除了閥(fa)(fa)(fa)(fa)體、閥(fa)(fa)(fa)(fa)瓣(ban)(ban)外，復位彈簧(huang)也(ye)全部包襯了耐腐(fu)蝕(shi)的(de)(de)(de)氟塑料(liao)，設計合理的(de)(de)(de)彈簧(huang)，使閥(fa)(fa)(fa)(fa)瓣(ban)(ban)在低壓(ya)(ya)(ya)區內也(ye)能產生(sheng)足夠的(de)(de)(de)密封比壓(ya)(ya)(ya)，保證閥(fa)(fa)(fa)(fa)門在低壓(ya)(ya)(ya)力區密封的(de)(de)(de)可靠性。
旋啟式(shi)襯氟止(zhi)回(hui)閥(fa)產品特點：
1、適用(yong)于一(yi)般工(gong)況及(ji)磨(mo)損或(huo)強(qiang)腐蝕介(jie)質的(de)特種工(gong)況。
2、旋啟式襯氟(fu)止回(hui)閥(fa)無需外(wai)加任(ren)何能源裝置，減少運行成本。
3、防倒灌倒流效果好，利(li)用橡膠本身(shen)的彈性及(ji)反向背壓的作用。
4、工作(zuo)時通過內外壓力差來(lai)自然(ran)地實現(xian)開(kai)啟與閉合，是強腐蝕性介質及電站脫(tuo)硫。
5、密封(feng)可靠，特別是新型彎曲形閥嘴，進一步增加密封(feng)性，減少(shao)滲(shen)漏量或無滲(shen)漏。
6、獨(du)特(te)的(de)(de)設計(ji)特(te)點允許固(gu)體顆(ke)粒(li)物(wu)須(xu)暢地通過閥門，甚(shen)至可(ke)以利用身的(de)(de)柔性(xing)將固(gu)體顆(ke)粒(li)包裹住以保證密封。
旋啟式襯氟止(zhi)回閥主要零部件材料表:
序號 | 零件名稱 | 灰鑄鐵 | 鑄(zhu)鋼 | 不銹耐酸鑄鋼 | 超低(di)碳不(bu)銹耐酸鑄鋼(gang) |
Z | C | P | R | PL | RL |
1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥瓣/閥桿 | 35 | 1Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
4 | 緊固(gu)螺栓 | WCB | 1Cr17Ni2 | 1Cr18Ni9Ti |
5 | 螺母 | PTFE(F4) | CF8 | CF8 |
旋啟(qi)式襯氟止回(hui)閥主要外形和連接尺寸:
公(gong)稱通經 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd |
DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa |
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 |
32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 |
40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 |
65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 |
400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 914 | 580 | 525 | 4 | 40 | 16-φ30 |
450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | | | | | | |
500 | 20 | 978 | 670 | 620 | 585 | 4 | 34 | 20-φ25 |
