結構如下：
主要由閥體、密封圈、閥瓣、支架、閥桿、手輪、閥壓蓋、螺母、法蘭、定位螺釘等零件。本類閥門在管道中一般應當水平安裝。
襯氟放料閥的主要參數有：公稱通徑DN，放料閥額定流量系數KV，放料閥公稱壓力和壓差，放料閥閥體和閥內組件材料，放料閥流量特性，放料閥適用溫度，放料閥電源電壓和控制信號，放料閥是否帶附件等。

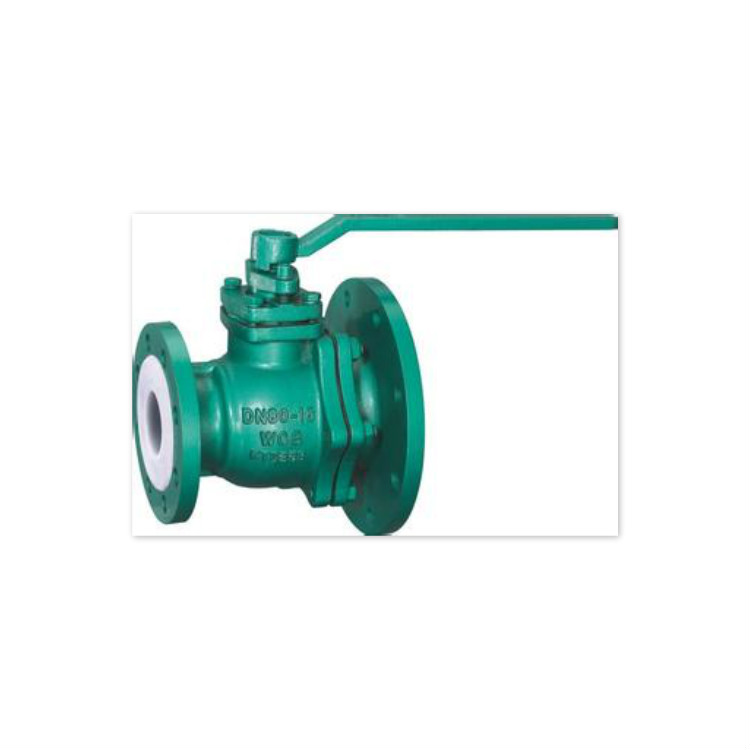

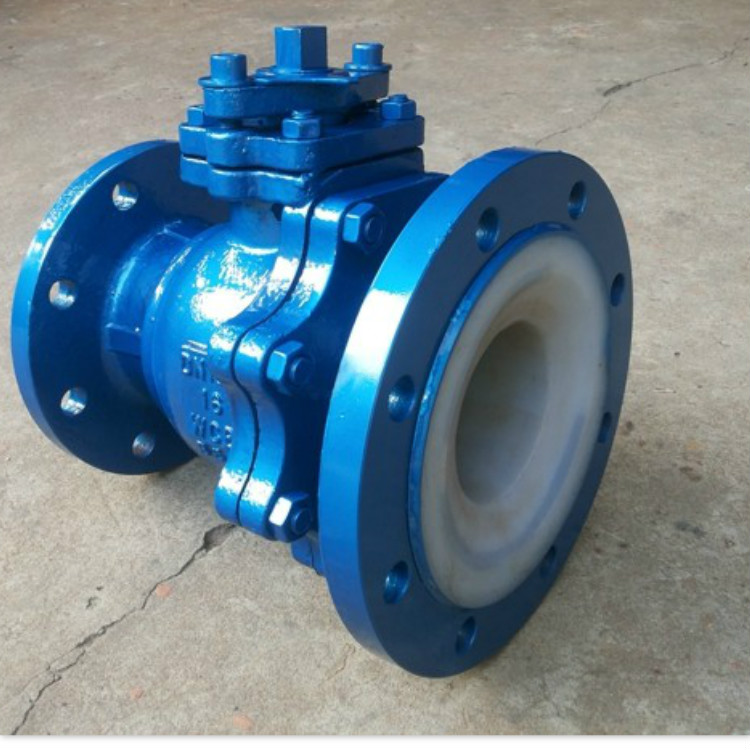

襯氟放料球閥的用途： Q41F-F系列襯氟放料球閥采用氟塑料襯里技術，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。也用于精細化工、制藥、化工行業的反應鍋上和細軟顆粒介質輸送。

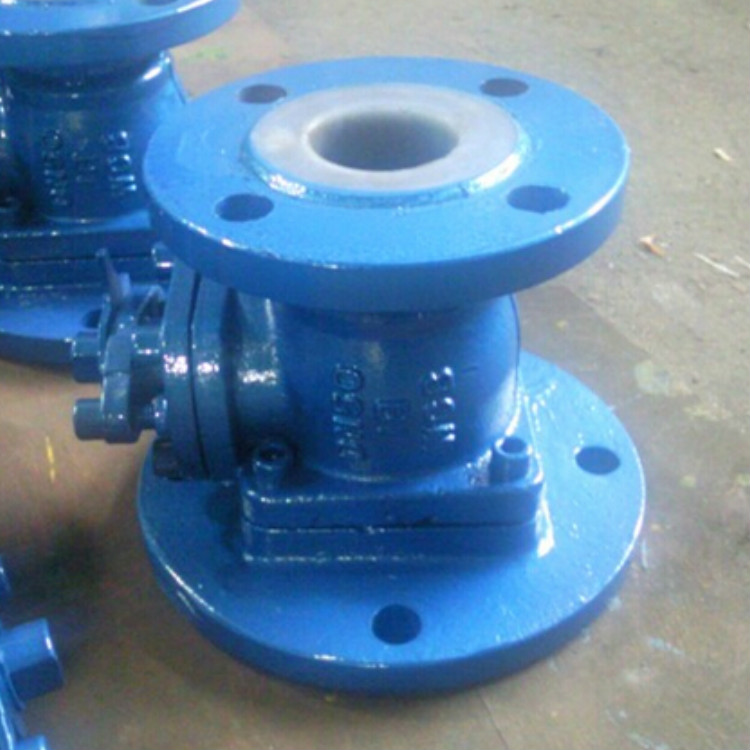

襯氟放料球閥的工作原理： FQ41F系列放料球閥的工作原理是靠旋轉閥瓣來使閥門暢通或閉塞的，閥瓣和閥體內側全部采用氟塑料襯塑工藝制成，其具有開關輕便，體積小，密封可靠，結構簡單，維修方便，使用范圍廣等優點。 襯氟放料球閥如左圖：L值為企業標準，左法蘭比右法蘭大一檔，D1與反應釜連接，分子為右法蘭尺寸，分母為左法蘭JB78尺寸，配反應釜50L-5000L。
FQ41F46襯氟放料球閥的設計特點： 放料球閥基本系列為FQ41F型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3、啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性；
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
的主(zhu)要外形(xing)及連接尺寸： | 公(gong)稱通徑 | PN 0.6-1.6(MPa) 主要(yao)外形尺寸(cun)和連接尺寸(cun) (mm) | 重量 | | DN | L | D | D1 | D2 | f | b | z-φd | D0 | H | kg | | 32 | 140 | 135/160 | 100/130 | 78/115 | 3/3 | 18/20 | 4-φ14/4-φ18 | 200 | 130 | 9 | | 40 | 160 | 145/185 | 110/150 | 85/125 | 3/4 | 18/22 | 4-φ18/4-φ18 | 230 | 135 | 15 | | 79 標 | 50 | 170 | 160/205 | 125/170 | 100/140 | 3/4 | 20/24 | 4-φ18/4-φ18 | 250 | 140 | 18 | | 80 | 200 | 195/245 | 160/200 | 130/175 | 4/5 | 22/26 | 4-φ18/8-φ18 | 300 | 205 | 35 | | 69 標 | 50 | 170 | 160/230 | 125/190 | 100/140 | 3/4 | 20/24 | 4-φ18/8-φ14 | 250 | 140 | 18 | | 80 | 200 | 195/245 | 160/210 | 130/175 | 4/5 | 22/26 | 4-φ18/10-φ14 | 300 | 205 | 35 | | 100 | 280 | 215/280 | 180/240 | 150/210 | 4/5 | 24/28 | 8-φ18/8-φ23 | 350 | 230 | 44 |
安裝注意事項如下：
1、安裝在(zai)保溫(wen)管道(dao)上的各類(lei)手(shou)動(dong)閥門，手(shou)柄(bing)均不得向下。 2、閥(fa)(fa)門安裝(zhuang)前必須進(jin)行外(wai)觀檢(jian)查，閥(fa)(fa)門的(de)(de)銘牌應(ying)符合(he)現(xian)行國家(jia)標準《通用閥(fa)(fa)門標志》GB 12220的(de)(de)規定。對于(yu)工(gong)作(zuo)壓(ya)力大(da)于(yu)1.0 MPa 及(ji)在主(zhu)干管(guan)上起(qi)到切斷作(zuo)用的(de)(de)閥(fa)(fa)門，安裝(zhuang)前應(ying)進(jin)行強度(du)和嚴(yan)密性能試(shi)驗(yan)(yan)(yan)(yan)，合(he)格(ge)(ge)后方(fang)準使(shi)用。強度(du)試(shi)驗(yan)(yan)(yan)(yan)時(shi)，試(shi)驗(yan)(yan)(yan)(yan)壓(ya)力為公稱(cheng)壓(ya)力的(de)(de)1.5倍(bei)，持(chi)續時(shi)間不少于(yu)5min，閥(fa)(fa)門殼體、填料應(ying)無滲(shen)漏(lou)為合(he)格(ge)(ge)。嚴(yan)密性試(shi)驗(yan)(yan)(yan)(yan)時(shi)，試(shi)驗(yan)(yan)(yan)(yan)壓(ya)力為公稱(cheng)壓(ya)力的(de)(de)1.1倍(bei)；試(shi)驗(yan)(yan)(yan)(yan)壓(ya)力在試(shi)驗(yan)(yan)(yan)(yan)持(chi)續的(de)(de)時(shi)間應(ying)符合(he)GB 50243標準要求，以(yi)閥(fa)(fa)瓣密封面無滲(shen)漏(lou)為合(he)格(ge)(ge)。 3、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。 |
