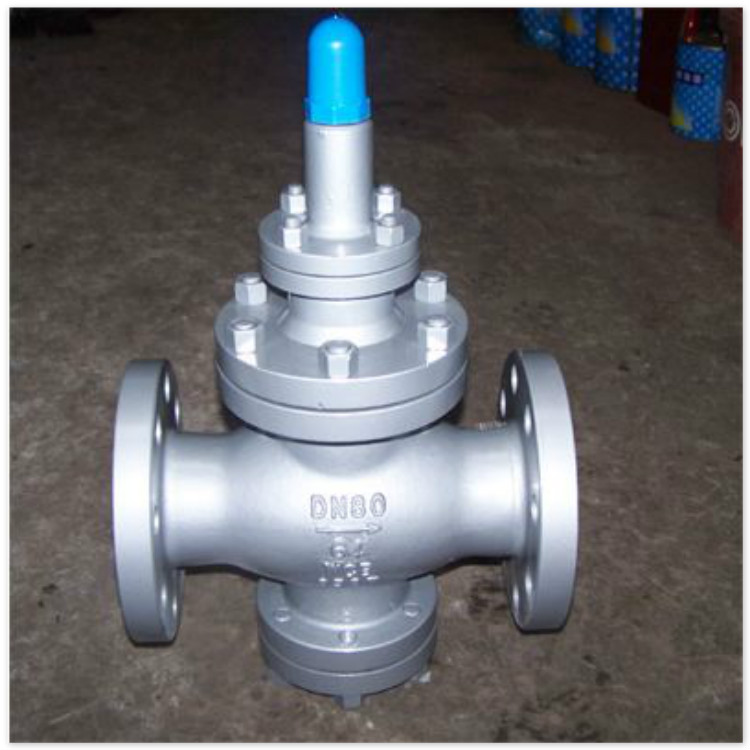

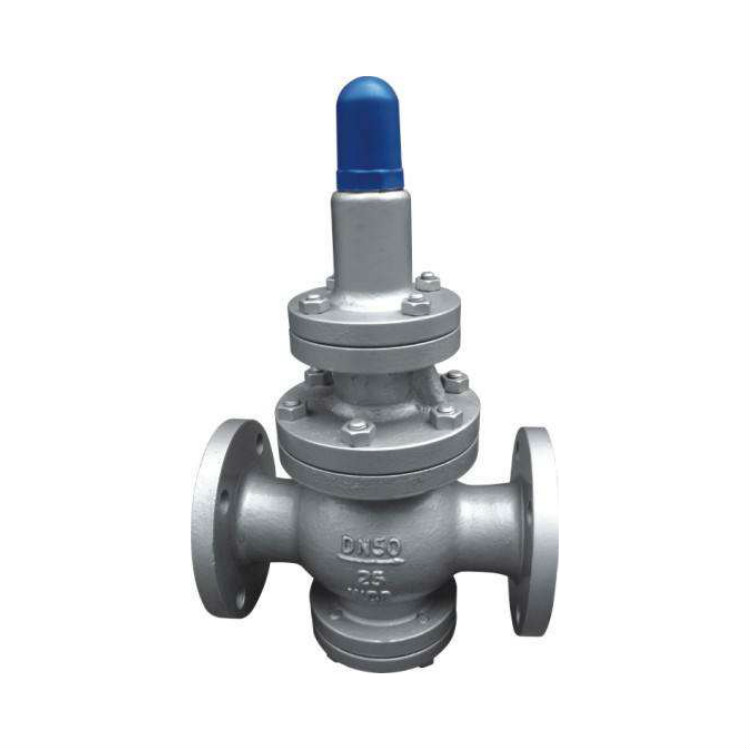

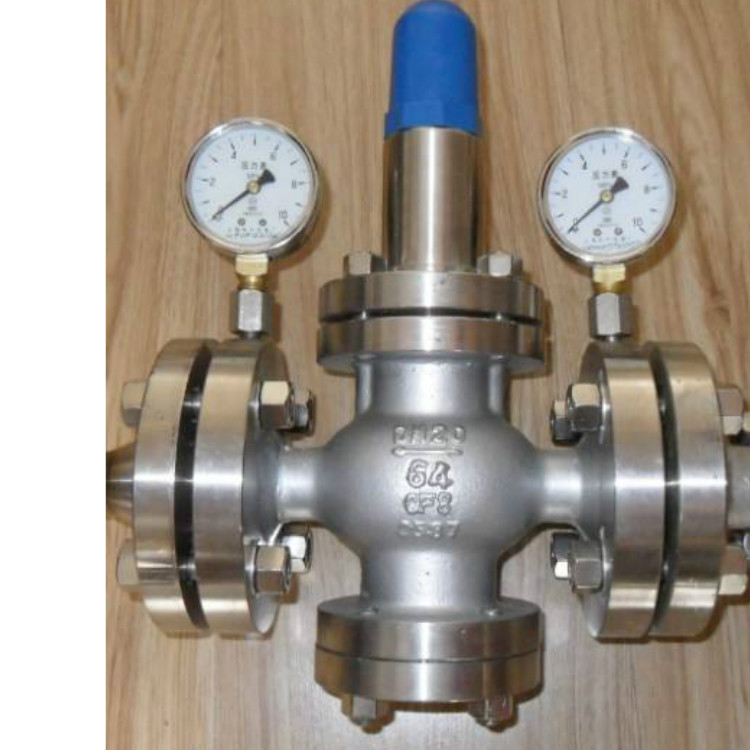

先導活塞式(shi)蒸(zheng)汽(qi)減(jian)壓閥(fa)概述:
Y43H先導活塞式蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
一、Y43H先導活塞式蒸汽減壓閥簡介：
本系列減(jian)壓(ya)(ya)(ya)閥(fa)(fa)屬(shu)于先導活塞(sai)式減(jian)壓(ya)(ya)(ya)閥(fa)(fa)。由主閥(fa)(fa)和導閥(fa)(fa)兩部(bu)分(fen)組(zu)成(cheng)。主閥(fa)(fa)主要由閥(fa)(fa)座、主閥(fa)(fa)盤、活塞(sai)、彈(dan)簧(huang)等(deng)零件組(zu)成(cheng)。導閥(fa)(fa)主要由閥(fa)(fa)座、閥(fa)(fa)瓣、膜片、彈(dan)簧(huang)、調(diao)節(jie)彈(dan)簧(huang)等(deng)零件組(zu)成(cheng)。通(tong)過(guo)調(diao)節(jie)調(diao)節(jie)彈(dan)簧(huang)壓(ya)(ya)(ya)力(li)設(she)定出(chu)口(kou)壓(ya)(ya)(ya)力(li)、利用(yong)膜片傳感出(chu)口(kou)壓(ya)(ya)(ya)力(li)變化(hua)，通(tong)過(guo)導閥(fa)(fa)啟閉(bi)驅動活塞(sai)調(diao)節(jie)主閥(fa)(fa)節(jie)流(liu)部(bu)位過(guo)流(liu)面(mian)積的大小，實現減(jian)壓(ya)(ya)(ya)穩(wen)壓(ya)(ya)(ya)功(gong)能。 主產(chan)品主要用(yong)于蒸(zheng)汽管路，起減(jian)壓(ya)(ya)(ya)穩(wen)壓(ya)(ya)(ya)作用(yong)。
二、Y43H先導活塞式蒸汽減壓閥主要技術參數和性能指標：
| 公稱壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 | | 密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | | 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 | | 壓力特性偏差(Mpa)△P2P | GB12246-1989 | | 流量特性偏差(Mpa)P2G | GB12246-1989 | | 最小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 | | 滲漏量 | GB12245-1989 |
*：殼體試(shi)驗(yan)不(bu)包(bao)括膜(mo)片(pian)、頂蓋三、Y43H先導活塞式蒸汽減壓閥主要零件材料：| 零件名稱 | 零件材料 | | 閥體 閥蓋 底蓋 | WCB | | 閥座 閥盤 | 2Cr13 | | 缸套 | 2Cr13/25(鍍硬鉻) | | 活塞 | 2Cr13/銅合金 | | 活塞環 | 合金鑄鐵 | | 導閥座 導閥桿 | 2Cr13 | | 膜片 | 1Cr18Ni9Ti | | 主閥彈簧 | 50CrVA | | 導閥主彈簧 | 50CrVA | | 調節彈簧 | 60Si2Mn |
四、Y43H先導活塞式蒸汽減壓閥流量系數(Cv) | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | | Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
五、Y43H先導活塞式蒸汽減壓閥外形尺寸：

1、外形(xing)尺寸(PN1.6-4.0)：單位：mm公稱通徑
DN | 外 形 尺 寸 | | L | H | Hl | | 1.6/2.5MPa | 4.0MPa | | 15 | 160 | 180 | 295 | 90 | | 20 | 160 | 180 | 330 | 98 | | 25 | 180 | 200 | 330 | 110 | | 32 | 200 | 220 | 330 | 110 | | 40 | 220 | 240 | 345 | 125 | | 50 | 250 | 270 | 345 | 125 | | 65 | 280 | 300 | 350 | 130 | | 80 | 310 | 330 | 385 | 160 | | 100 | 350 | 380 | 385 | 170 | | 125 | 400 | 450 | 400 | 200 | | 150 | 450 | 500 | 415 | 210 | | 200 | 500 | 550 | 475 | 240 | | 250 | 650 | 525 | 290 | | 300 | 800 | 580 | 335 | | 350 | 850 | 620 | 375 | | 400 | 900 | 660 | 405 | | 450 | 900 | 730 | 455 | | 500 | 950 | 750 | 465 |
2、外形尺寸(PN6.4-16.0)：單位：mm公稱通徑
DN | 外 形 尺 寸 | | L | H | Hl | | 6.4MPa | 10.0/16.0MPa | | 15 | 180 | 180 | 305 | 105 | | 20 | 180 | 200 | 340 | 105 | | 25 | 200 | 220 | 340 | 120 | | 32 | 220 | 230 | 340 | 120 | | 40 | 240 | 240 | 355 | 135 | | 50 | 270 | 300 | 355 | 135 | | 65 | 300 | 340 | 360 | 140 | | 80 | 330 | 360 | 395 | 17 | | 100 | 380 | 400 | 185 | | 125 | 450 | 415 | 215 | | 150 | 500 | 430 | 225 | | 200 | 550 | 495 | 260 | | 250 | 650 | 545 | 310 | | 300 | 800 | 600 | 355 | | 350 | 850 | 640 | 395 | | 400 | 900 | 690 | 435 | | 500 | 950 | | 780 | 495 |
