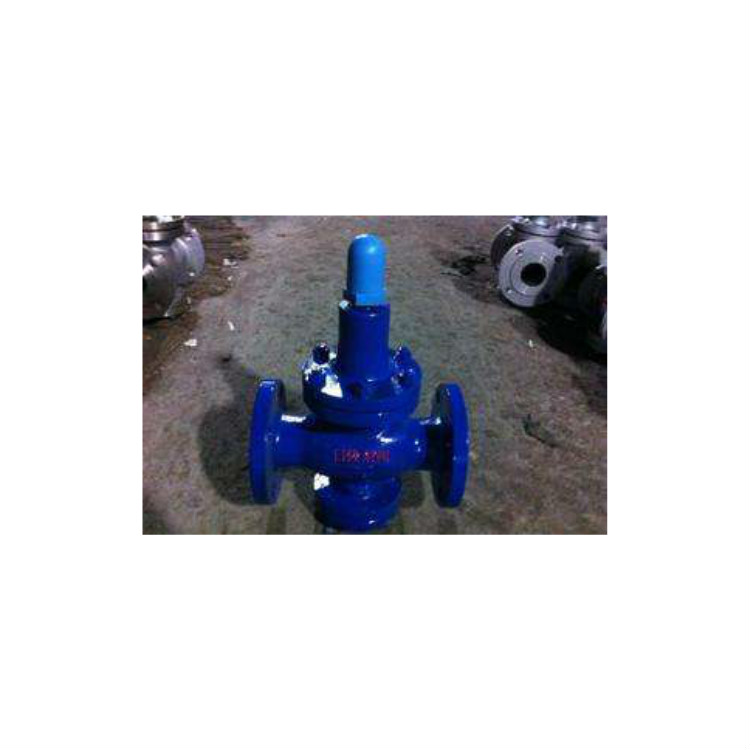

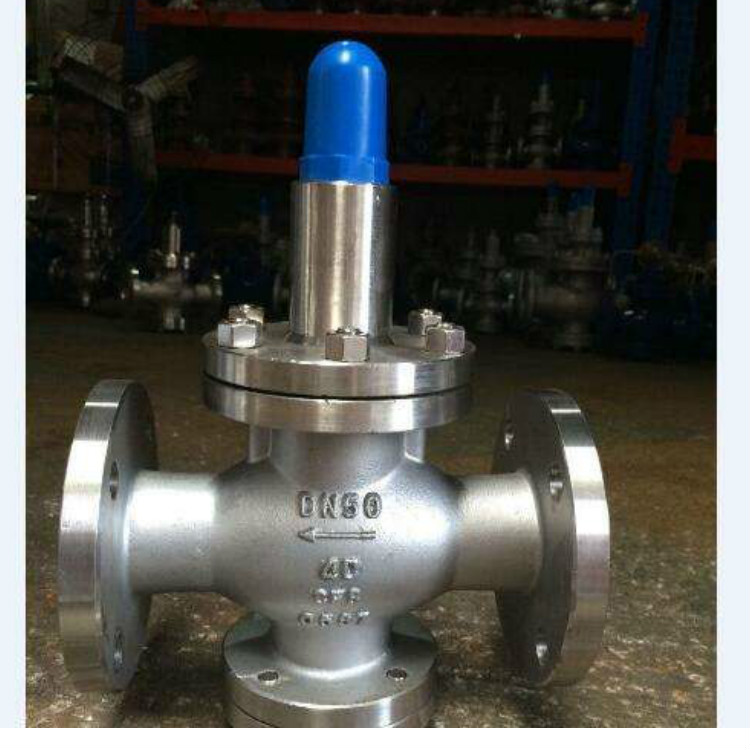

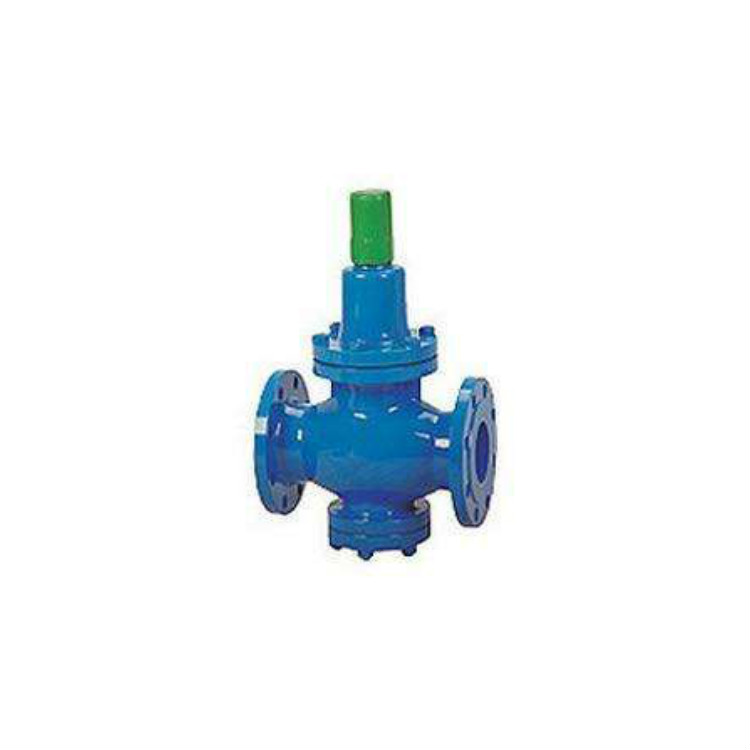

Y42X空氣減壓閥產(chan)品概述：
Y42X空氣減壓閥屬(shu)于(yu)直(zhi)接作用式薄膜(mo)彈簧減壓閥。主要由調節彈簧、膜(mo)片、活塞、閥座(zuo)、閥瓣等零件組成(cheng)。利(li)用膜(mo)片直(zhi)接傳感下游壓(ya)力驅(qu)動閥瓣，控制閥瓣開度完成(cheng)減壓(ya)穩(wen)(wen)壓(ya)功能。本(ben)產(chan)品在(zai)城市建筑(zhu)、高層建筑(zhu)的(de)冷熱(re)供水(shui)(shui)系統中，可(ke)(ke)取代常(chang)規分區水(shui)(shui)管，節(jie)省設備。也(ye)可(ke)(ke)在(zai)通常(chang)的(de)冷熱(re)水(shui)(shui)管網中，起減壓(ya)穩(wen)(wen)壓(ya)作用(yong)。本(ben)產(chan)品調壓(ya)、穩(wen)(wen)壓(ya)動作平穩(wen)(wen)，適用(yong)于水(shui)(shui)和非腐蝕(shi)性(xing)液體介質的(de)管路。
技術參數和性(xing)能指(zhi)標：
公稱壓(ya)力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
最高進(jin)口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出口壓(ya)力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
壓力特性偏差(Mpa)△P2P | GB12244-1989 |
流量特性偏差(cha)(Mpa)P2G | GB12244-1989 |
滲漏(lou)量(liang) | 0 |
工作(zuo)溫度 | 0℃-80℃ |
主要零件材料表：
零件名稱 | 零件材料 |
閥體(ti)閥蓋底(di)蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
活塞 | 2Cr13 |
O型(xing)圈 | 丁腈橡(xiang)膠 |
密封圈 | 丁(ding)腈橡膠 |
膜片 | 夾織物丁腈橡膠 |
調(diao)節彈簧(huang) | 60Si2Mn |
流量系數(shu)(Cv)：
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
1.6-4.0MPa主(zhu)要(yao)外形及連接尺寸：
公稱通徑 | 外形(xing)尺(chi)寸 |
DN | L | H | Hl |
15 | 160 | 225 | 90 |
20 | 160 | 265 | 98 |
25 | 180 | 265 | 110 |
32 | 200 | 265 | 110 |
40 | 220 | 320 | 125 |
50 | 250 | 320 | 125 |
65 | 280 | 325 | 130 |
80 | 310 | 385 | 160 |
100 | 350 | 385 | 170 |
125 | 400 | 430 | 200 |
150 | 450 | 430 | 210 |
200 | 500 | 560 | 240 |
250 | 650 | 690 | 290 |
300 | 800 | 800 | 335 |
350 | 850 | 880 | 375 |
400 | 900 | 980 | 405 |
450 | 900 | 1100 | 455 |
500 | 950 | 1130 | 465 |
Y42X空氣減壓閥結構圖:
