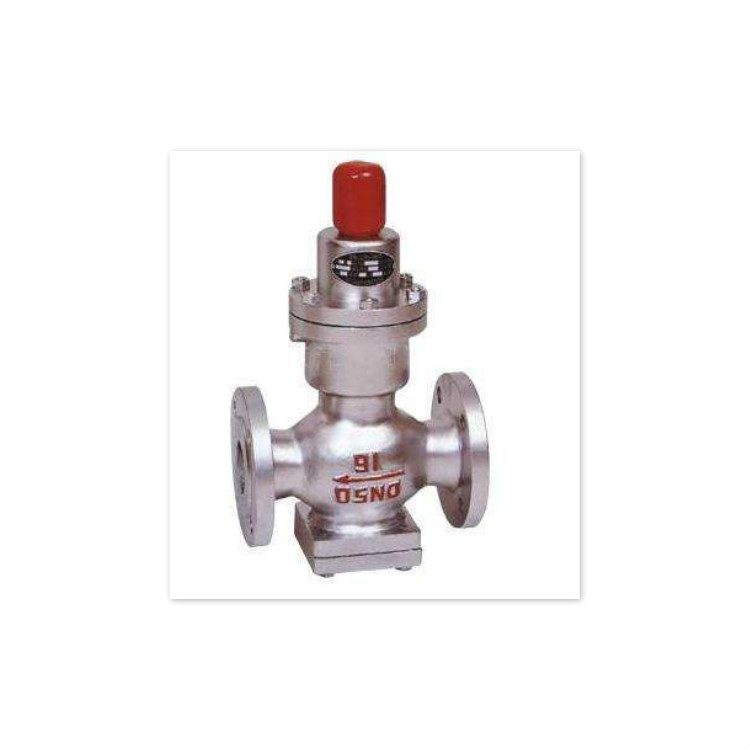

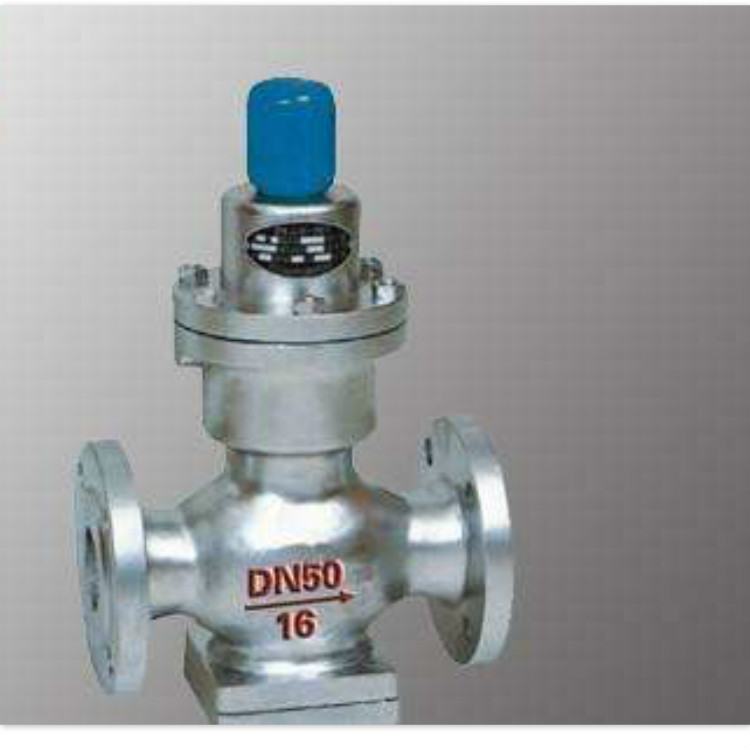

型號：Y44H
公稱通徑：DN20-50mm
壓力等級：PN1.0MPa
材質：碳鋼、不銹鋼 用途說明
本產品用于溫度在200℃以下(xia)的蒸汽、空(kong)氣、水無腐(fu)蝕性介(jie)質(zhi)的管路上，使通過閥(fa)(fa)體的介(jie)質(zhi)壓(ya)力(li)保持恒定，以適(shi)應(ying)(ying)工作需要(yao)。閥(fa)(fa)前進口壓(ya)力(li)P1由1.0-0.1MPa，減壓(ya)閥(fa)(fa)后出口壓(ya)力(li)P2為0.4-0.05MPa，閥(fa)(fa)前與閥(fa)(fa)后的壓(ya)力(li)差不大(da)于0.6MPa，也不應(ying)(ying)小于0.05MPa。
使用原理和結構說明 1.閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力降低，波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。

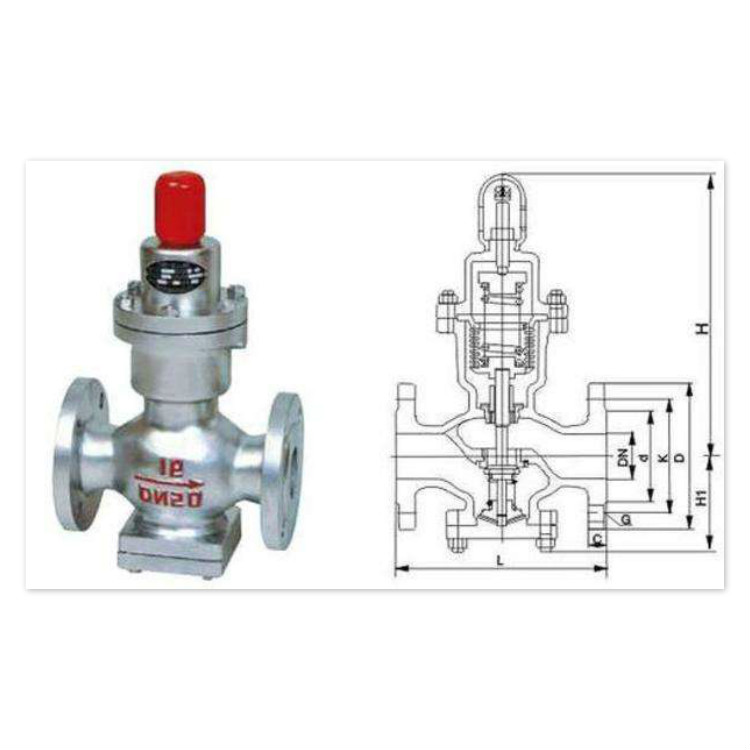

2.本閥(fa)(fa)是由閥(fa)(fa)體、閥(fa)(fa)蓋、閥(fa)(fa)瓣、閥(fa)(fa)體密(mi)(mi)封(feng)(feng)圈、閥(fa)(fa)桿、波(bo)紋管、調節(jie)彈簧(huang)等零件組(zu)成，體腔進口(kou)組(zu)裝有閥(fa)(fa)瓣、閥(fa)(fa)體密(mi)(mi)封(feng)(feng)圈和輔彈簧(huang)，輔彈簧(huang)是保持(chi)閥(fa)(fa)瓣和閥(fa)(fa)體密(mi)(mi)封(feng)(feng)圈自動的(de)密(mi)(mi)封(feng)(feng)，出口(kou)體腔組(zu)裝彈性(xing)密(mi)(mi)封(feng)(feng)元件（波(bo)紋管）即(ji)保證閥(fa)(fa)后介質(zhi)壓力的(de)泄漏和克服壓力不均(jun)勻度的(de)補(bu)償。螺釘(ding)是調整彈簧(huang)負荷壓力減壓閥(fa)(fa)工作性(xing)能。 波紋管減壓閥主要外形尺寸和連接尺寸 公稱壓力PN（MPa） | 公稱通徑MPa（mm） | 尺寸(cun)mm | L | H | H1 |
| 20 | 140 | 87 | 293 | 25 | 160 | 87 | 293 | 32 | 180 | 92 | 293 | 40 | 200 | 100 | 303 | 50 | 230 | 106 | 308 | 65 | 260 | 123 | 310 | 80 | 310 | 140 | 380 | 100 | 350 | 150 | 400 |
|
