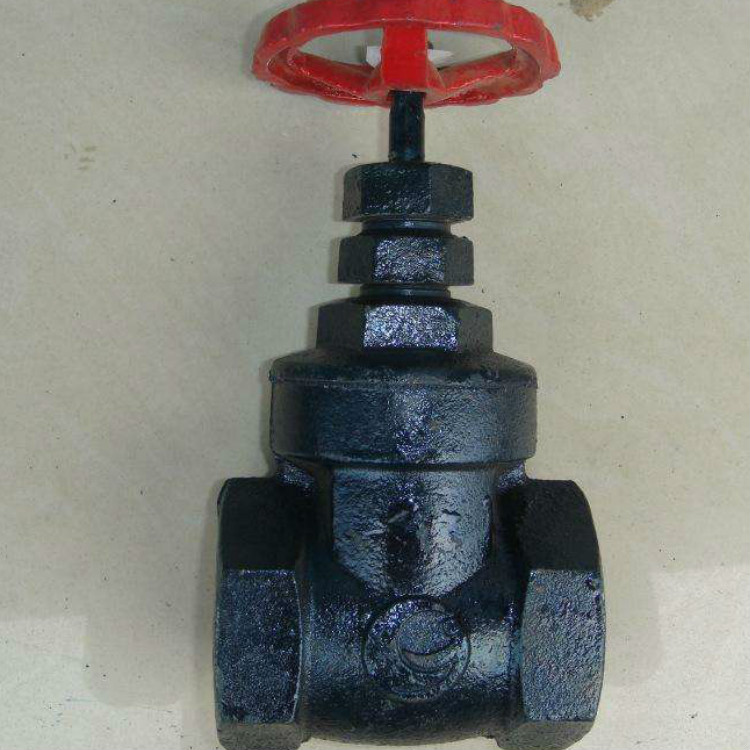

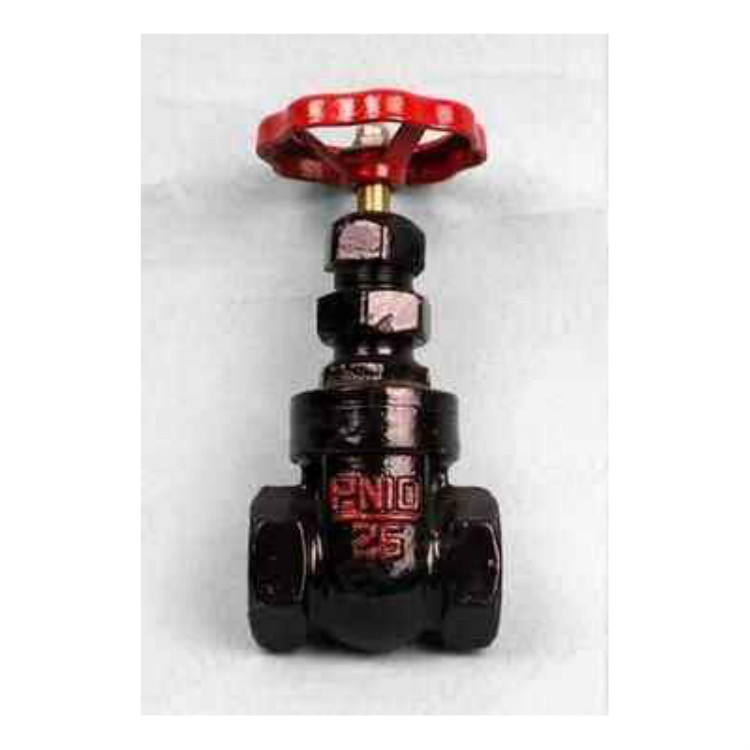

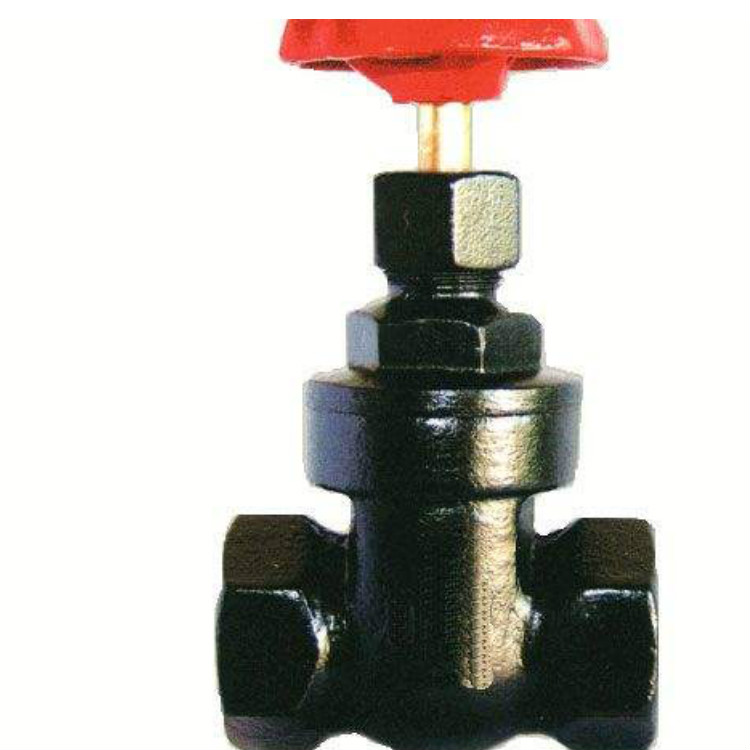

Z15T-16、Z11T-16鑄鐵內螺紋閘閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
國標型號:Z15T-10、Z15T-16、Z15T-25、Z15T-40
美標型號(hao):Z15T-150LB、Z15T-300LB、Z15T-600LB
日標型號:Z15T-5K、Z15T-10K、Z15T-20K、Z15T-40K
Z15T-16、Z11T-16鑄鐵內螺紋閘閥主要技術參數
型號(hao) | 公稱壓力(li)MPa | 試(shi)驗壓力MPa | 工作
溫度 | 使用
介質 |
| 殼(ke)體(ti) | 密封 |
Z15T－10 | 1.0 | 1.5 | 1.1 | ≤120℃ | 水、蒸汽及其它非(fei)腐蝕性介質 |
主要技術參數
閥(fa)體閥(fa)蓋 | 灰鑄鐵 |
閥桿(gan) | 碳鋼 |
閘板密封圈 | 銅 |
填料 | 油(you)浸石(shi)棉盤根 |
主要外形尺寸
口徑
DN(mm) | 管螺紋
G(”) | 尺(chi) 寸(cun) dimensions(mm) |
L | L1 | S | H | Do |
15 | 1/2 | 65 | 12 | 27 | 105 | 65 |
20 | 3/4 | 70 | 14 | 34 | 120 | 65 |
25 | 1 | 80 | 15 | 42 | 150 | 80 |
32 | 11/4 | 85 | 16 | 55 | 155 | 80 |
40 | 11/2 | 95 | 20 | 60 | 170 | 100 |
50 | 2 | 110 | 22 | 80 | 210 | 100 |
65 | 21/2 | 120 | 25 | 95 | 240 | 135 |
80 | 3 | 145 | 30 | 105 | 275 | 140 |
100 | 4 | 155 | 30 | 135 | 300 | 160 |
