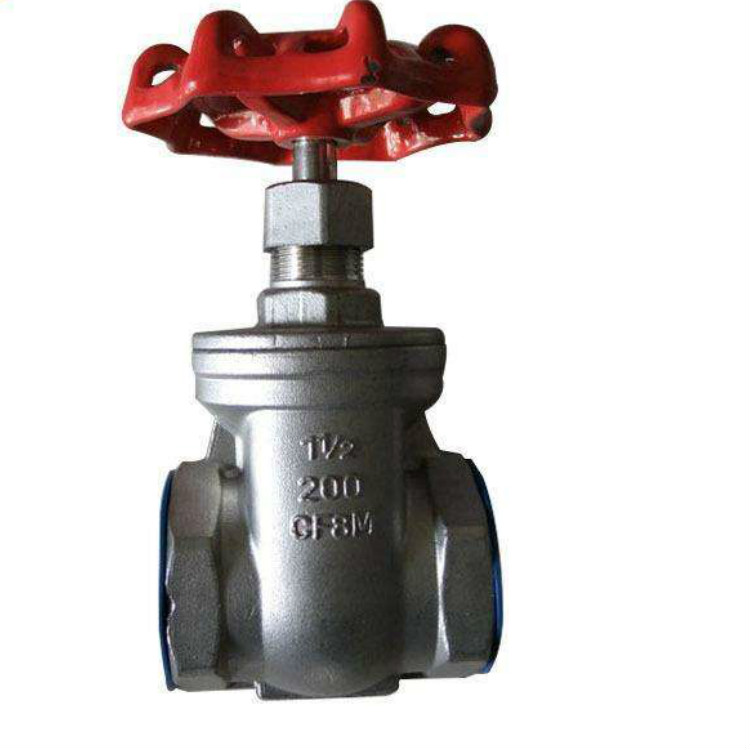

Z11H/T/W內螺紋閘閥,絲扣閘閥


【簡單介紹】

Z11H絲口閘閥適用溫度150(℃)壓力范圍2.5-16.0(Mpa)適用介質水,蒸汽,油品公稱通徑15-50(mm)主體材料碳鋼連接形式螺紋產品別名Z11H型鍛絲口閘閥適用范圍用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域.

【詳細說明】

一、Z11H絲口閘閥概述：

通徑（DN）：15-100mm　
壓力（PN）：1.0MPa-1.6MPa
適用介質：水、蒸汽、油品
適用溫度：≤4250C
閥體材質：鑄(zhu)鐵(tie)、球墨鑄(zhu)鐵(tie)、銅、碳鋼、不(bu)銹鋼

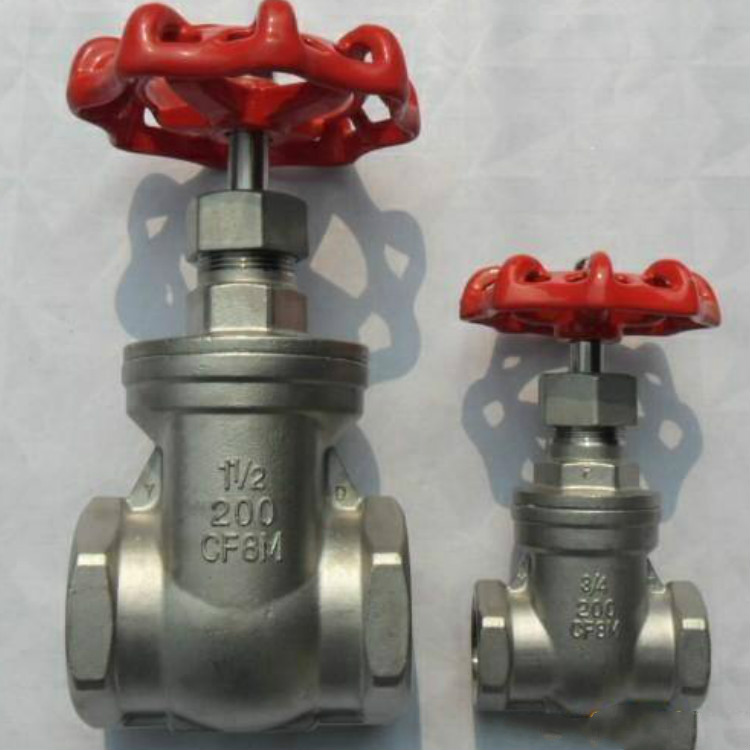

二、Z11H絲口閘閥結構圖片：

三、Z11H絲口閘閥主要性能規范：

型號

公稱壓力PN（MPa）

試驗(yan)壓力Ps（MPa）

工作壓力(li)P（MPa）

工作溫度（℃）

適用介質

殼體

密封

P20

P42

Z11H-25

2.5

3.8

2.8

2.5

1.4

≤425

水、蒸汽、油品等(deng)非(fei)腐蝕(shi)性(xing)介質(zhi)

Z11H-40

4.0

6.0

4.4

4.0

2.3

Z11H-64

6.4

9.6

7.0

6.4

3.7

Z11H-100

10.0

15.0

11.0

10.0

4.4

Z11H-160

16.0

24.0

17.6

16.0

-

四、Z11H絲口閘閥主要零部件材料：

零件名稱

閥體、閥蓋

閘板、閥座、閥桿

填料

閥桿螺母

手輪

材料

碳鋼

鉻不銹鋼

石墨(mo)石棉盤根或(huo)柔(rou)性石墨(mo),

銅合金

可鍛鑄鐵或球墨鑄鐵

五、Z11H絲口閘閥主要外形及連接尺寸：

公稱通徑DN（mm）

L

L1

H

H1

D0

d

D

kg

15

80

16

142

155

100

10

34

1.9

20

90

18

143

160

100

13

40

2.0

25

100

22

164

186

120

18

50

3.3

32

120

22

187

216

140

24

58

4.8

40

130

24

215

250

160

29

66

6.7

50

140

25

233

276

180

37

78

9.6
