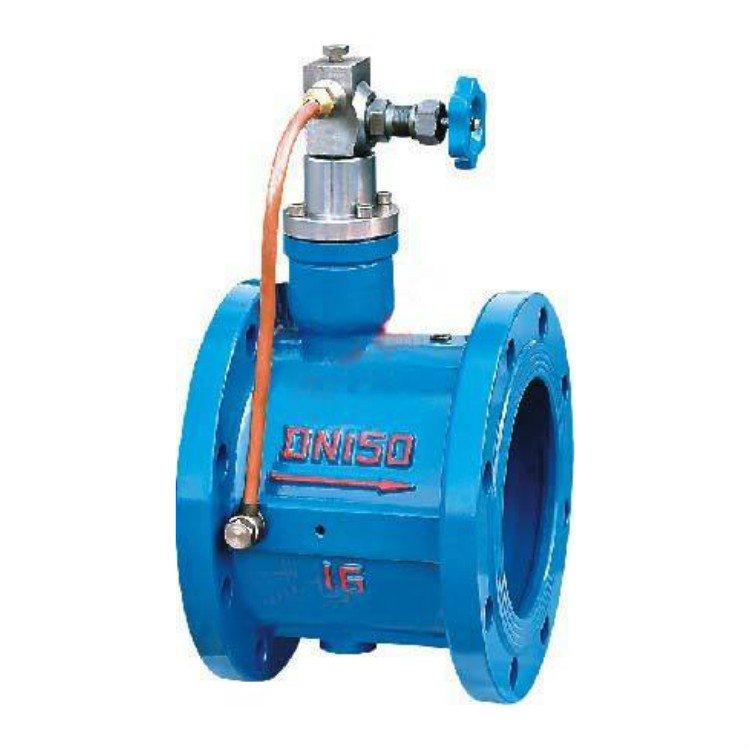

hh49x消聲緩閉止(zhi)回(hui)閥也就是微阻(zu)緩閉蝶式止(zhi)回(hui)閥，其(qi)具體型號有hh49x-10、hh49x-16、hh49x-25，適用(yong)(yong)的介(jie)質有清水(shui)、污水(shui)以及海水(shui)，能夠起到防止(zhi)介(jie)質倒流和破(po)壞水(shui)錘的作(zuo)用(yong)(yong)。
結構示意圖
安裝示意圖
外型規格尺寸
| 公稱壓力 | 公稱通徑DN(mm) | 尺寸 |
| L | H | B |
1.0MPa
2.0MPa
2.5MPa | 40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 |
| 65 | 170 | 225 | 108 |
| 80 | 180 | 235 | 118 |
| 100 | 190 | 280 | 130 |
| 125 | 200 | 290 | 148 |
| 150 | 210 | 310 | 172 |
| 200 | 230 | 350 | 210 |
| 250 | 250 | 415 | 240 |
| 300 | 270 | 450 | 264 |
| 350 | 290 | 480 | 297 |
| 400 | 310 | 550 | 324 |
| 450 | 330 | 585 | 351 |
| 500 | 350 | 640 | 379 |
| 600 | 390 | 720 | 434 |
| 700 | 430 | 780 | 491 |
| 800 | 470 | 840 | 549 |
| 900 | 510 | 990 | 600 |
| 1000 | 550 | 1050 | 655 |
| 1200 | 630 | 1210 | 770 |
