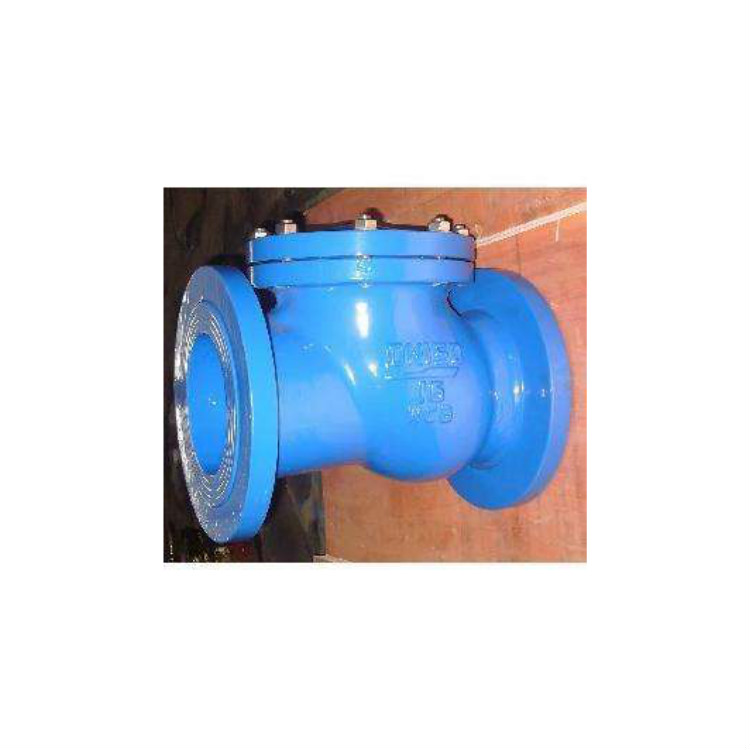

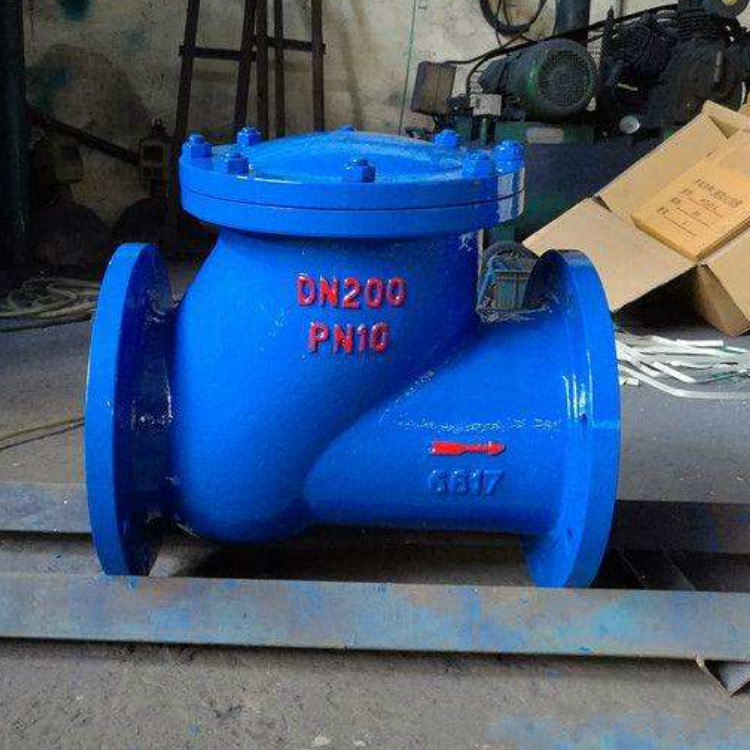

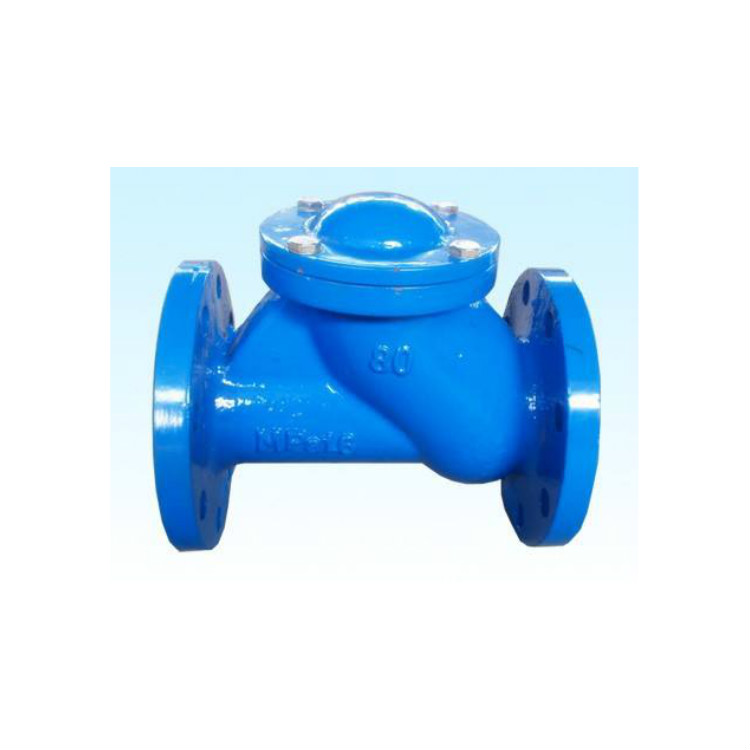

HQ41X球形止回閥概述(shu)

本廠生產的(de)HQ41X-10/16、HQ44X-10/16型球形(xing)止回閥(fa)(fa)及HQ45X多(duo)球形(xing)止回閥(fa)(fa)，采用橡膠包皮滾(gun)球為閥(fa)(fa)瓣，在介(jie)質的(de)作用下，可在閥(fa)(fa)體內的(de)整(zheng)體式滑道上(shang)作上(shang)下左右滾(gun)動(dong)，從而打(da)開(kai)或關閉(bi)閥(fa)(fa)門。消聲式關閉(bi)，不產生水錘，密封性能好。
球形止回閥HQ41X型型無磨損球形止回閥閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用于冷水、熱水、工業及生活用水管網系統中，更適應用潛水排水污泵，介質溫度為0～80℃。

HQ41X球形(xing)止(zhi)回閥主要技術(shu)參數(shu)

型號	公稱壓力(li)MPa	試驗(yan)壓力PSMPa		工作溫度℃
		殼體	密(mi)封
HQ41X-10/16	1.0	1.5	1.1	≤80
	1.6	2.4	1.76

HQ41X球形(xing)止回閥主要零部(bu)件(jian)

零件名(ming) 稱	材(cai) 質
閥(fa)體、閥(fa)蓋	球鐵、鑄鋼
球(qiu)架、檔板	球(qiu)鐵、鑄鋼
球體	碳鋼包(bao)橡膠

HQ41X球(qiu)形止回閥主要外形尺寸(cun)

公稱通(tong)徑	50	65	80	100	125	150	200	250	300	350
Lmm	216	241	293	305	381	403	495	622	698	787
Hmm	185	210	245	280	335	400	495	600	715	800
連(lian)接尺(chi)寸	PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準
