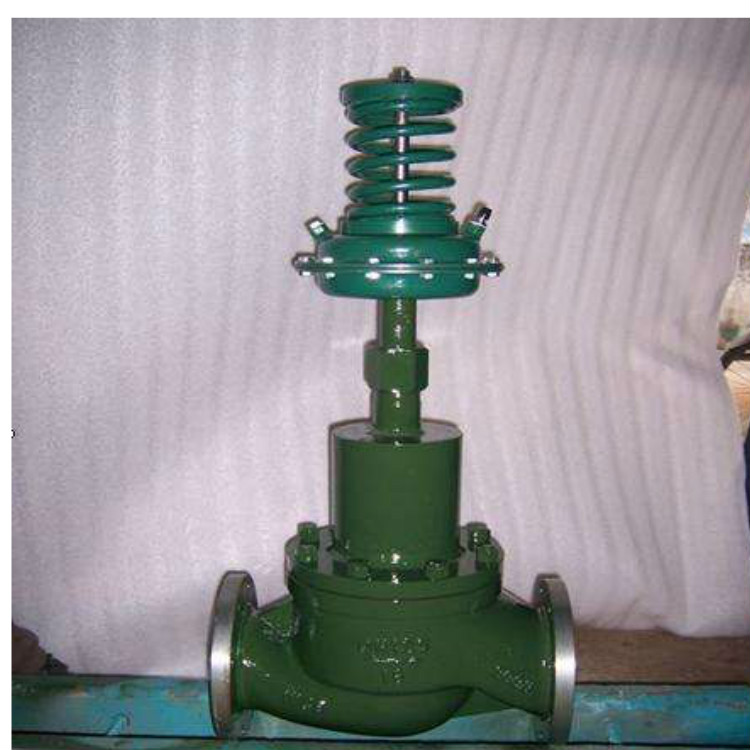

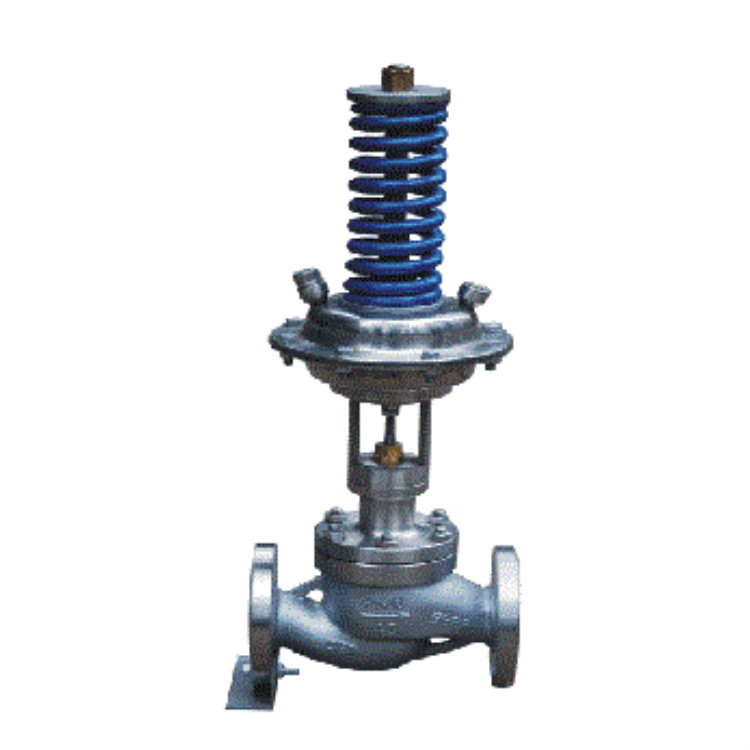

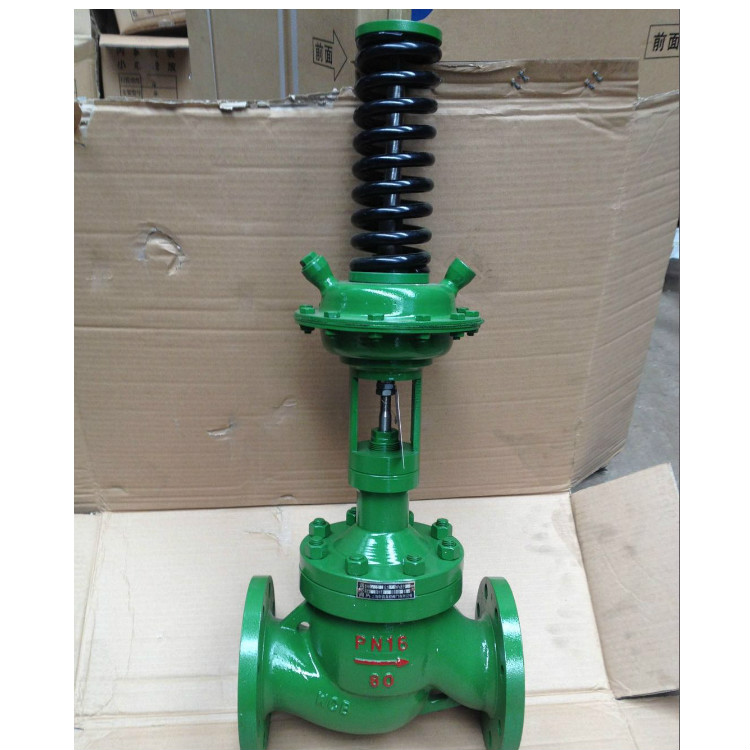

自力式壓力調節閥V230原理：
自(zi)(zi)力(li)式(shi)壓力(li)調(diao)(diao)(diao)(diao)節(jie)(jie)(jie)(jie)閥V230-16C/P由(you)閥體、閥芯(xin)部(bu)件、閥蓋(gai)、頂盤、上、下膜蓋(gai)、膜片、彈簧、調(diao)(diao)(diao)(diao)節(jie)(jie)(jie)(jie)螺母等(deng)零部(bu)件所組成，是一種無需(xu)外(wai)來能源(yuan)而(er)只依靠被調(diao)(diao)(diao)(diao)介質(zhi)(zhi)自(zi)(zi)身的(de)(de)壓力(li)變化進行自(zi)(zi)動調(diao)(diao)(diao)(diao)節(jie)(jie)(jie)(jie)壓力(li)的(de)(de)節(jie)(jie)(jie)(jie)能型(xing)產品(pin)。自(zi)(zi)力(li)式(shi)壓力(li)調(diao)(diao)(diao)(diao)節(jie)(jie)(jie)(jie)閥V230廣泛用(yong)(yong)于(yu)石油、化工、冶金、輕工等(deng)工業部(bu)門及(ji)城市供熱、供暖系統。自(zi)(zi)力(li)式(shi)壓力(li)調(diao)(diao)(diao)(diao)節(jie)(jie)(jie)(jie)閥V230-25C/P可用(yong)(yong)于(yu)非腐蝕性(xing)的(de)(de)液體、氣體和(he)蒸汽等(deng)介質(zhi)(zhi)的(de)(de)壓力(li)控(kong)制(zhi)裝置。和(he)ZZYP調(diao)(diao)(diao)(diao)節(jie)(jie)(jie)(jie)閥相比(bi)，控(kong)制(zhi)彈簧由(you)于(yu)離(li)閥體較遠(yuan)，不(bu)易(yi)受(shou)介質(zhi)(zhi)溫(wen)度而(er)影響，以及(ji)更易(yi)于(yu)更換(huan)或(huo)調(diao)(diao)(diao)(diao)整彈簧的(de)(de)特點。產品(pin)有公稱壓力(li)PN16、40，公稱通徑范(fan)圍20～300mm，使用(yong)(yong)溫(wen)度≤350℃。多種多樣的(de)(de)品(pin)種可供選擇。
自力式壓力調節閥V230零件材料：
閥體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜蓋(gai)：A3、1Cr18Ni9Ti
填(tian)料：聚四氟乙烯、柔(rou)性石墨
膜片：丁腈橡(xiang)膠、耐油(you)橡(xiang)膠、氟橡(xiang)
自力(li)式壓力(li)調節閥V230參數(shu)：
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 |
額定行程L（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 |
公稱壓力PN（MPa） | 1.6、4.0 |
壓力調節范圍（KPa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
固有流量特質 | 快開 |
調節精度（%） | ±5 |
使用溫度（℃） | ≤350 |
允許泄漏量 | 硬密封(1/h) | 單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級） |
軟密封(m1/min) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.70 | 4.0 | 6.75 | 11.10 | 16.0 |
減壓比 | 最大 | 10 |
最小 | 1.25 |
安裝方式說明
注:1.過濾器 2.自(zi)力式壓(ya)力調(diao)節閥 3.取壓(ya)管φ14×2 4.冷凝罐
自力式壓力調節閥V230尺(chi)寸：
公稱通徑
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
法蘭距 L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 670 | 735 |
總高度 H | 615 | 645 | 650 | 710 | 730 | 745 | 760 | 800 | 890 | 960 | 1050 | | |
H1 | 52.5 | 57.5 | 67.5 | 72.5 | 80 | 90 | 97.5 | 107.5 | 122.5 | 140 | 167.5 | 225 | 230 |
d | 100 |
h | 280 |
法蘭標準 | GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K |
