ZAZP直通式電動調節閥的詳細資料：

直通式調節閥,ZAZP調節閥,ZAZP電動調節閥

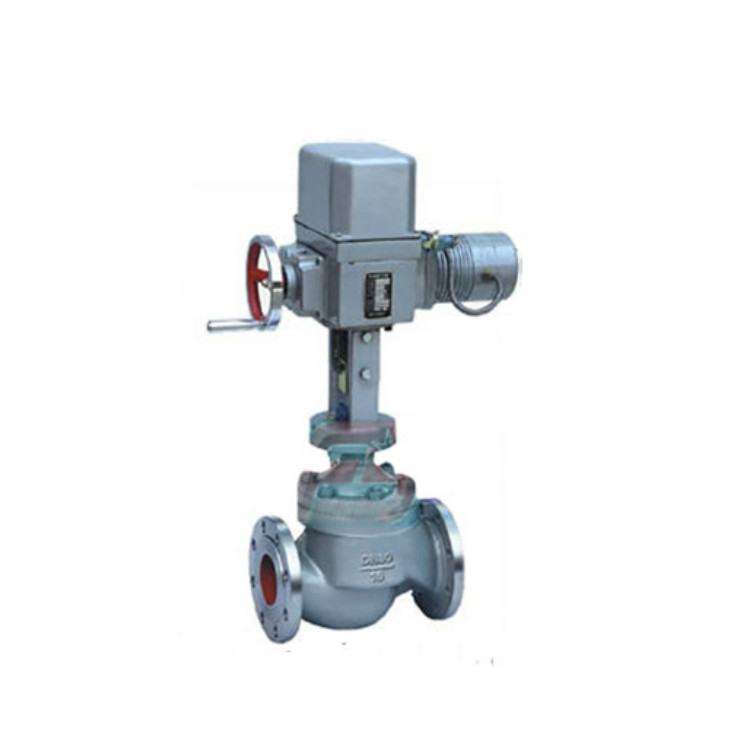

一(yi)、ZAZP直通式調節閥概述

該直通式調節(jie)閥(fa)是靠接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
ZAZP電動單座調節閥產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。

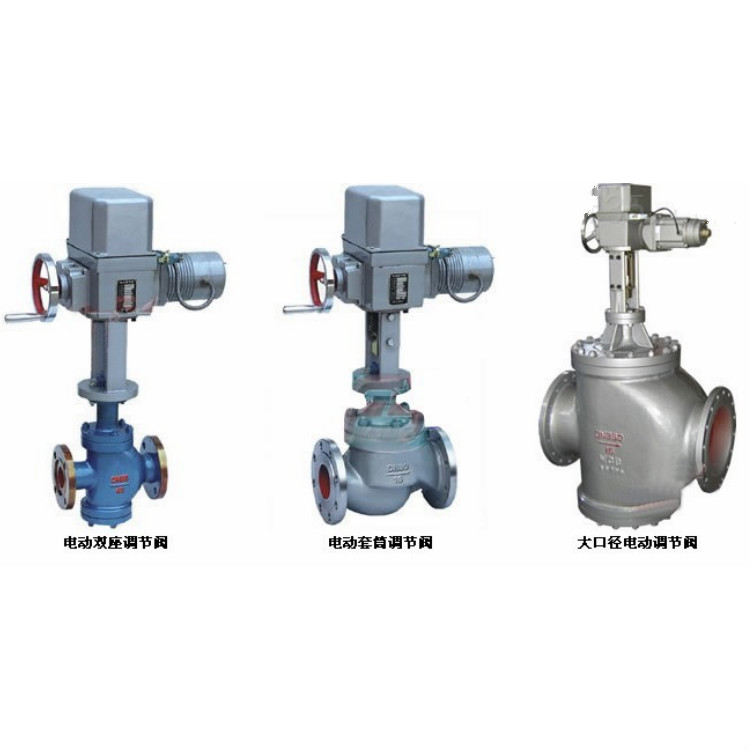

ZAZM電(dian)(dian)動套筒調(diao)節閥適(shi)用于壓差較大場合。按(an)閥內(nei)件(jian)密(mi)封(feng)部分(fen)材質分(fen)又有(you)金(jin)屬(shu)-金(jin)屬(shu)和(he)非金(jin)屬(shu)-金(jin)屬(shu)密(mi)封(feng)兩種(zhong)，后(hou)者(zhe)閥關(guan)閉(bi)時泄(xie)漏(lou)量可(ke)達(da)VI級（零(ling)泄(xie)漏(lou)）標準。按(an)填料(liao)不(bu)同可(ke)分(fen)為(wei)一般(ban)填料(liao)密(mi)封(feng)和(he)波紋管密(mi)封(feng)兩種(zhong)，前(qian)者(zhe)用于一般(ban)場合，而后(hou)者(zhe)用于不(bu)允許外漏(lou)的重要(yao)場合。流量特性為(wei)線性或等百分(fen)比(bi)。配用不(bu)同的執行機(ji)構可(ke)分(fen)為(wei)普通(tong)型和(he)電(dian)(dian)子(zi)型兩種(zhong)。多(duo)種(zhong)多(duo)樣的品種(zhong)規格可(ke)供選擇。

二、ZAZP直通式電動調節閥特點

1.閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
2.可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3.電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
4.調節切斷型采用軟密封結構閥芯，達VI級泄漏標準（零泄漏）。
5.伺服放大器采用深度動態負反饋，可提高自動調節精度。
6.電動操作器有多種形式，可適用于4~20mA.DC或0~10mA.DC。
7.電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
8.波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏。

三、ZAZP直通(tong)調節閥閥體材質

閥體、閥蓋：HT200、ZG230-450 ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推桿、襯套：2Cr13
墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片
波紋管：1Cr18Ni9Ti

四(si)、ZAZP直通調節閥型號意義

ZAZP-□□K（B）
Z：執行器大類，    AZ：直行程Ⅲ型電執行機構， P：單座調節閥
-□□：壓力級別：    如16：1.6MPa，40：4.0MPa，K（B）：電開（關）式
ZAZPQ-□□K（B）    Q：調節切斷型（閥芯夾增強PTFE）
ZAZP-□□K（B）G    G：高溫型
ZAZP-□□K（B）W    W：波紋管密封型
ZAZP-□□K（B）J    J：夾套保溫型
ZAZP-□□K（B）S    S：散熱型
ZAZP-□□K（B）WS WS：波紋管密封散熱型

五、ZAZP直(zhi)通調節閥技術參數

公稱(cheng)通徑 DN （ mm ）（閥(fa)座直徑(jing) DN ）		20				25	32	40	50	65	80	100	125	150	200
		（10）	（12）	（15）	（20）
額定流量系數 Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等(deng)百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額(e)定行(xing)程（mm）		16					25			40			60
公稱壓力 PN（MPa）		1.0 1.6 4.0 6.4
固有流量特性		直線、等(deng)百分比
固有可調比		50
允許泄漏量	單座	硬密封(feng)：Ⅳ級軟密封(feng)：Ⅵ級
	套筒	硬密封： II 級(ji) 軟密封：Ⅵ級(ji)
工作溫度(du) t （ o C）		-20~200 -40~250 -40~450 -60~450
信號(hao)范圍（ mA.DC ）		0~10 4~20
作用方式		電關(guan)式電開式
使用環(huan)境溫度（ o C）		電動調節閥： -20~70 o C 伺服放(fang)大器： 0~50 o C
使(shi)用環境濕度(du)		電動調節閥(fa)：≤ 95% 伺服放大器：≤ 85%
電源電壓		220V 50Hz 380V 50Hz 24AC/DC

*本產品性(xing)能指標貫徹(che)GB/T4213-92。

六(liu)、ZAZP直(zhi)通調節(jie)閥執行機構(gou)技術(shu)參數

公稱(cheng)通徑(jing) DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
電(dian)動執行(xing)機構(gou)型(xing) 號	普通(tong)型(xing)	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
電動執(zhi)行機構(gou)推力(li)（ N ）	普通型(xing)	400 4000		400 4000			6400			6400 16000
	電子型(xing)	2000		4000			6000			8000
全行程時間（ S ）	普通型	12.5		20			32			48
	電子型	30		30			48			60
消耗功率（ W ）	普通型	28					35
	電子型	6		15			25			40

*表(biao)中數據僅為常規配置，具體選用根據主要參數及用戶(hu)要求而定。

七、ZAZP直通調節(jie)閥(fa)外型(xing)尺寸及重量

普通型(xing) 單位：mm

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量(liang) （Kg）	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
重量(liang) （Kg）	PN64	53	56	58	65	68	84	110	129	177	180	210

電子型單位：mm

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
d		φ 155		φ 162			φ 170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量（Kg）	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
重量（Kg）	PN64	13	16	19	26	27	43	69	85	120	125	150

八、ZAZP直通式電動調節閥訂貨須知(zhi)

訂貨時請(qing)用(yong)戶(hu)提供(gong)以(yi)下資(zi)料(liao)：

1·直通式調節閥名稱、直通調節閥型號、直通調節閥用途
2·公稱通徑（mm）、公稱壓力（MPa）、工作溫度及范圍
3·直通調節閥閥前壓力，閥后壓力

4·介質名稱及狀態溫度
5·單座調節閥供電電壓（220V或380V，默認220V）
6·輸入信號：4-20mA，還是1-5V（默認4-20mA）
7·單座調節閥閥體、閥內件材質要求

8·其它特殊要求(qiu)（如耐蝕要求(qiu)，防爆等級要求(qiu)，泄漏等級限制(zhi)要求(qiu)，等等）

產品概述
技術參數
安裝示意圖
現場案例

ZAZP直通式電動調節閥的詳細資料：

直通式調節閥,ZAZP調節閥,ZAZP電動調節閥

一、ZAZP直通式(shi)調節閥概述

該直(zhi)通式(shi)調節閥是靠接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。
ZAZP電動單座調節閥產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合。

ZAZM電動套筒調節閥適(shi)用于(yu)壓差較大(da)場合(he)。按(an)閥內件密(mi)封(feng)部分(fen)(fen)材質分(fen)(fen)又有金屬-金屬和非金屬-金屬密(mi)封(feng)兩(liang)種，后(hou)者(zhe)閥關閉時泄漏量(liang)可達VI級（零(ling)泄漏）標準。按(an)填料不(bu)同(tong)可分(fen)(fen)為一般(ban)填料密(mi)封(feng)和波(bo)紋管(guan)密(mi)封(feng)兩(liang)種，前者(zhe)用于(yu)一般(ban)場合(he)，而后(hou)者(zhe)用于(yu)不(bu)允許(xu)外漏的重(zhong)要場合(he)。流量(liang)特性為線性或等百分(fen)(fen)比(bi)。配用不(bu)同(tong)的執行機構可分(fen)(fen)為普通型和電子型兩(liang)種。多種多樣的品種規格可供選擇。

二、ZAZP直通式電動調節閥特點

三(san)、ZAZP直通調節閥閥體材質(zhi)

四、ZAZP直通調節(jie)閥型號(hao)意義

五、ZAZP直通調節閥技術參數

公稱通徑 DN （ mm ）（閥座直(zhi)徑(jing) DN ）		20				25	32	40	50	65	80	100	125	150	200
		（10）	（12）	（15）	（20）
額定流量系數(shu) Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程（mm）		16					25			40			60
公稱(cheng)壓力 PN（MPa）		1.0 1.6 4.0 6.4
固有流(liu)量特性		直(zhi)線、等百分比
固有可調比		50
允許泄漏量(liang)	單(dan) 座	硬密封(feng)：Ⅳ級(ji)(ji) 軟密封(feng)：Ⅵ級(ji)(ji)
	套筒	硬密封： II 級軟密封：Ⅵ級
工作溫度(du) t （ o C）		-20~200 -40~250 -40~450 -60~450
信(xin)號范(fan)圍（ mA.DC ）		0~10 4~20
作用方式(shi)		電(dian)關式電(dian)開式
使(shi)用環(huan)境溫(wen)度（ o C）		電動(dong)調節(jie)閥： -20~70 o C 伺(si)服(fu)放大器： 0~50 o C
使用(yong)環境濕度(du)		電動調節(jie)閥：≤ 95% 伺服放(fang)大器(qi)：≤ 85%
電源電壓		220V 50Hz 380V 50Hz 24AC/DC

*本產品性能指標(biao)貫徹GB/T4213-92。

六、ZAZP直通(tong)調節閥(fa)執行機構技術(shu)參數

公稱通徑(jing) DN （ mm ）		20	25	32	40	50	65	80	100	125	150	200
電動執行(xing)機構型號(hao)	普(pu)通型	ZAZ-60 DKZ-310		ZAZ-60 DKZ-310			DKZ-410			DKZ-410 DKZ-510
	電子型(xing)	JHZAZ1		JHZAZ2			JHZAZ3			JHZAZ3
電動執行機(ji)構(gou)推力（ N ）	普通(tong)型	400 4000		400 4000			6400			6400 16000
	電子型	2000		4000			6000			8000
全行程時間（ S ）	普通型	12.5		20			32			48
	電(dian)子型	30		30			48			60
消耗(hao)功率（ W ）	普通(tong)型(xing)	28					35
	電子型	6		15			25			40

*表中數(shu)據僅為(wei)常規配置，具體選用根(gen)據主要參數(shu)及用戶(hu)要求(qiu)而定。

七、ZAZP直通調節閥(fa)外型尺寸(cun)及(ji)重量

普通型單位：mm

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
A		460					530			630
B		230					230			260
H 1		490					540			625
L		150	160	180	200	230	290	310	350	400	480	600
H 2		175	180	215	218	230	280	285	315	400	460	540
H 3		53	57.5	70	75	82.5	92.5	100	110	125	142.5	170
重量（Kg）	PN 16 40	50	52	54	56	58	75	87	95	132	135	155
重量（Kg）	PN64	53	56	58	65	68	84	110	129	177	180	210

電子型單位：mm

公稱通徑 DN		20	25	32	40	50	65	80	100	125	150	200
d		φ 155		φ 162			φ 170
H 4		290		325			380
L		150	160	180	200	230	290	310	350	400	480	600
H 5		175	180	215	218	230	280	285	315	400	460	540
H 6		53	58	70	75	82	92	100	110	125	142	170
重量（Kg）	PN 16 40	10	12	15	17	18	34	46	54	76	79	100
重量（Kg）	PN64	13	16	19	26	27	43	69	85	120	125	150

八、ZAZP直通式電動調節閥訂(ding)貨須知

訂(ding)貨時請用戶(hu)提供(gong)以下資料：

1·直通式調節閥名稱、直通調節閥型號、直通調節閥用途
2·公稱通徑（mm）、公稱壓力（MPa）、工作溫度及范圍
3·直通調節閥閥前壓力，閥后壓力

4·介質名稱及狀態溫度
5·單座調節閥供電電壓（220V或380V，默認220V）
6·輸入信號：4-20mA，還是1-5V（默認4-20mA）
7·單座調節閥閥體、閥內件材質要求

8·其它特殊要(yao)(yao)求(qiu)（如(ru)耐(nai)蝕要(yao)(yao)求(qiu)，防(fang)爆等(deng)(deng)級要(yao)(yao)求(qiu)，泄漏(lou)等(deng)(deng)級限制要(yao)(yao)求(qiu)，等(deng)(deng)等(deng)(deng)）
