結構特點和用處

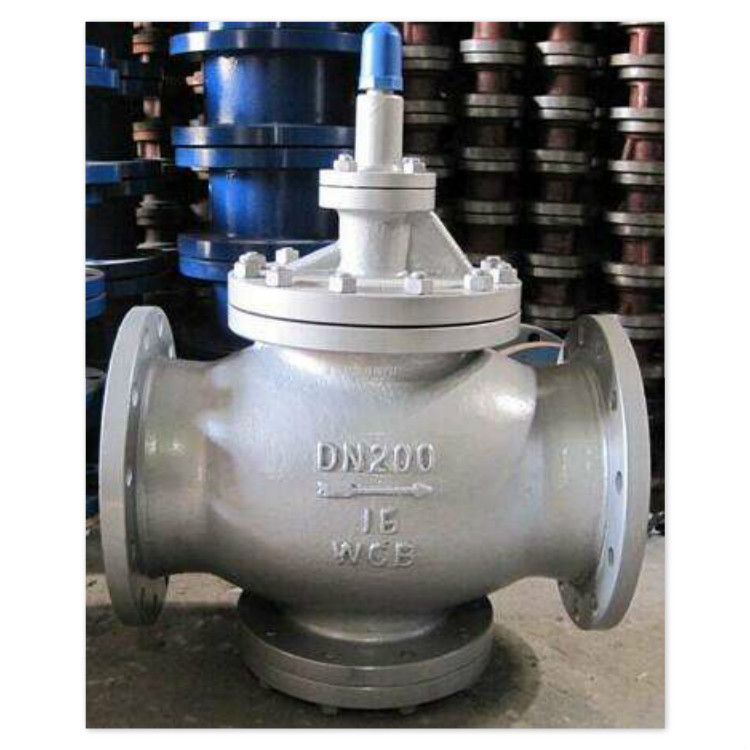

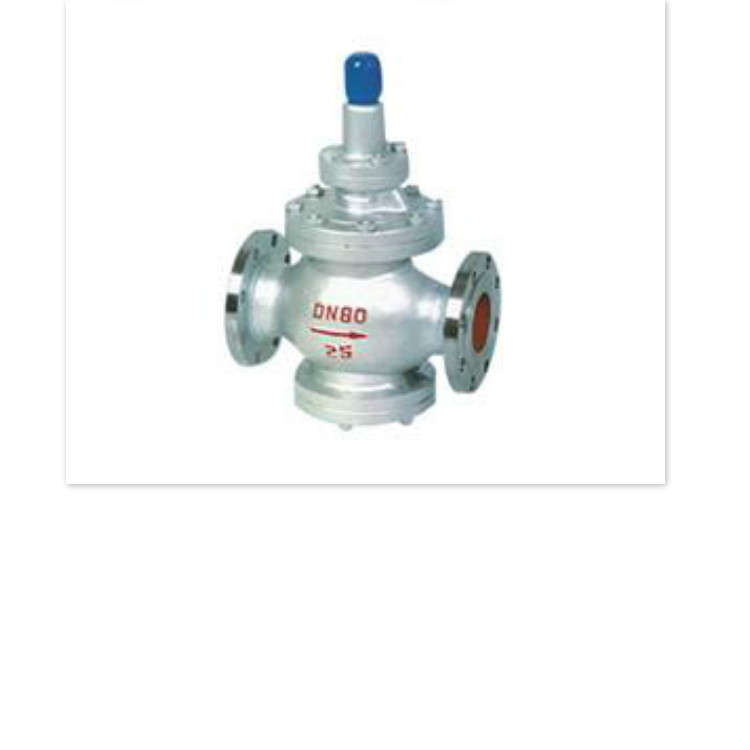

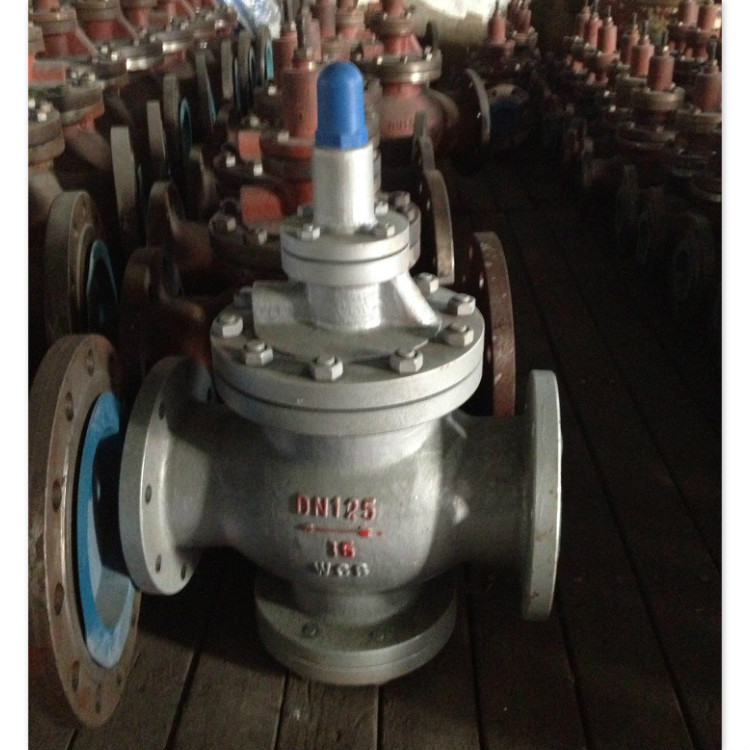

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
YG43H/Y系列主要技術參數和性能指標
| 公稱(cheng)壓力(Mpa) | 1.0 | 1.6 |
| 殼體試驗壓力(li)(Mpa)* | 1.5 | 2.4 |
| 密封試驗(yan)壓力(Mpa) | 1.0 | 1.6 |
| 最高進口(kou)壓力(Mpa) | 1.0 | 1.6 |
| 出口壓(ya)力(li)范圍(wei)(Mpa) | 0.04-0.6 | 0.04-1.0 |
| 壓力特性偏差(Mpa)△Pp2P | GB12246-1989 |
| 流量特性(xing)偏差(Mpa)P2G | GB12246-1989 |
| 最小壓(ya)差(cha)(Mpa) | 0.05 | 0.07 |
| 滲漏量 | GB12245-1989 |
YG43H/Y系列主要零件材料
| 零件名(ming)稱 | 零件材料 |
| 閥(fa)體(ti) 閥(fa)蓋 底蓋 | WCB |
| 閥座(zuo) 閥瓣 | 2Cr13 |
| 缸(gang)套 活(huo)塞 | 鋁鐵(tie)青銅 |
| 膜片(pian) | PH15-7Mo |
| 活(huo)塞環 | 對(dui)位(wei)聚苯(ben) |
| 導閥座 導閥瓣 | 2Cr13 |
| 主閥(fa)彈簧 | 50CrVA |
| 導調主(zhu)彈簧 | 50CrVA |
| 調節彈簧(huang) | 60Si2Mn |
YG43H/Y系列流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 |
YG43H/Y系列連接尺寸
公稱通徑
DN | 外 形 尺 寸 | 連 接 尺 寸 |
| L | H | H1 | PN 1.0MPa | PN 1.6MPa |
| D | K | n-ф | d | C | D | K | n-ф | d | C |
| 15 | 140 | 160 | 65 | 95 | 65 | 414 | 45 | 12 | 95 | 65 | 414 | 45 | 14 |
| 20 | 140 | 160 | 65 | 105 | 75 | 414 | 55 | 14 | 105 | 75 | 414 | 55 | 14 |
| 25 | 150 | 168 | 68 | 115 | 85 | 414 | 65 | 14 | 115 | 85 | 414 | 65 | 14 |
| 32 | 180 | 185 | 75 | 135 | 100 | 418 | 78 | 16 | 135 | 100 | 418 | 78 | 16 |
| 40 | 180 | 185 | 78 | 145 | 110 | 418 | 85 | 16 | 145 | 110 | 418 | 85 | 16 |
| 50 | 200 | 193 | 88 | 160 | 125 | 418 | 100 | 16 | 160 | 125 | 418 | 100 | 16 |
| 65 | 230 | 208 | 98 | 180 | 145 | 418 | 120 | 18 | 180 | 145 | 418 | 120 | 18 |
| 80 | 260 | 228 | 117 | 195 | 160 | 418 | 135 | 18 | 195 | 160 | 818 | 135 | 20 |
