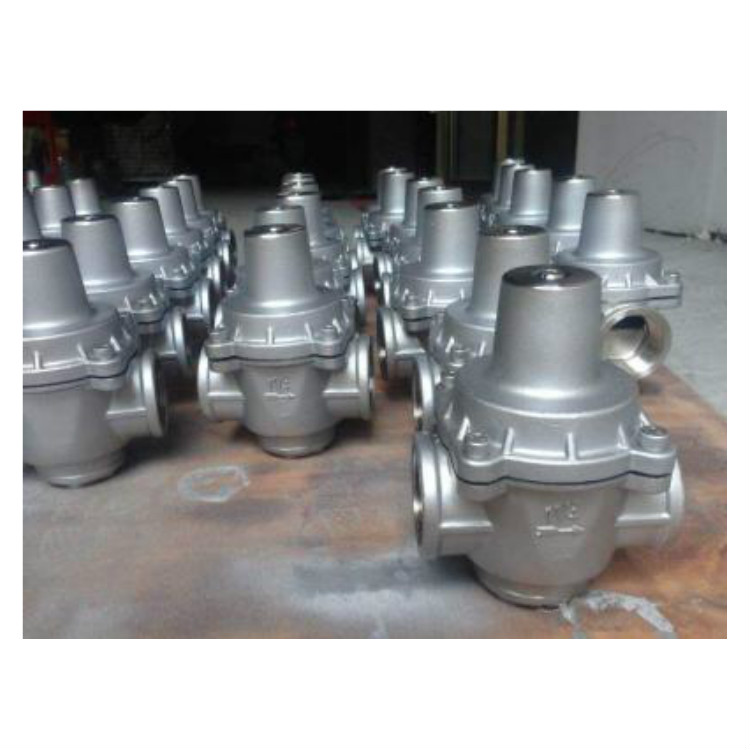

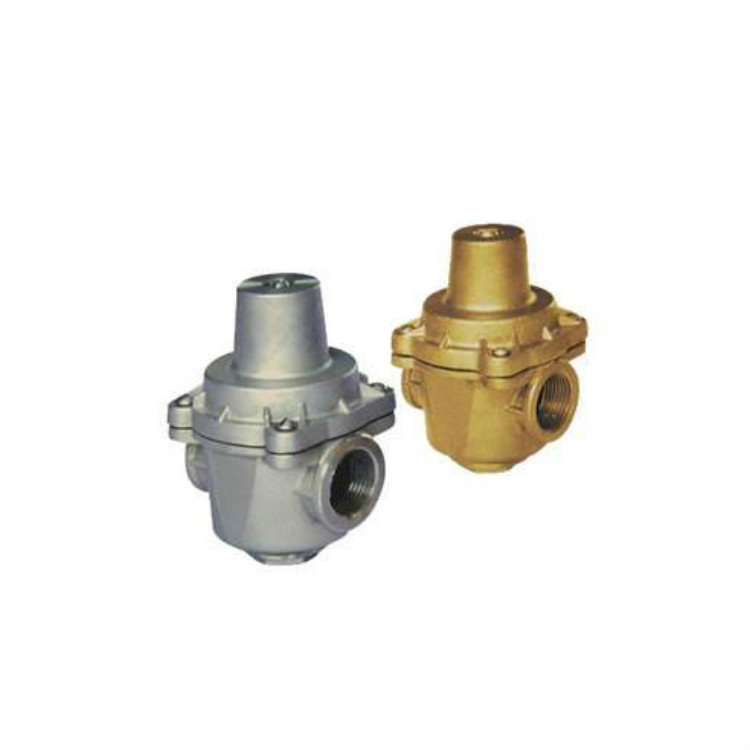

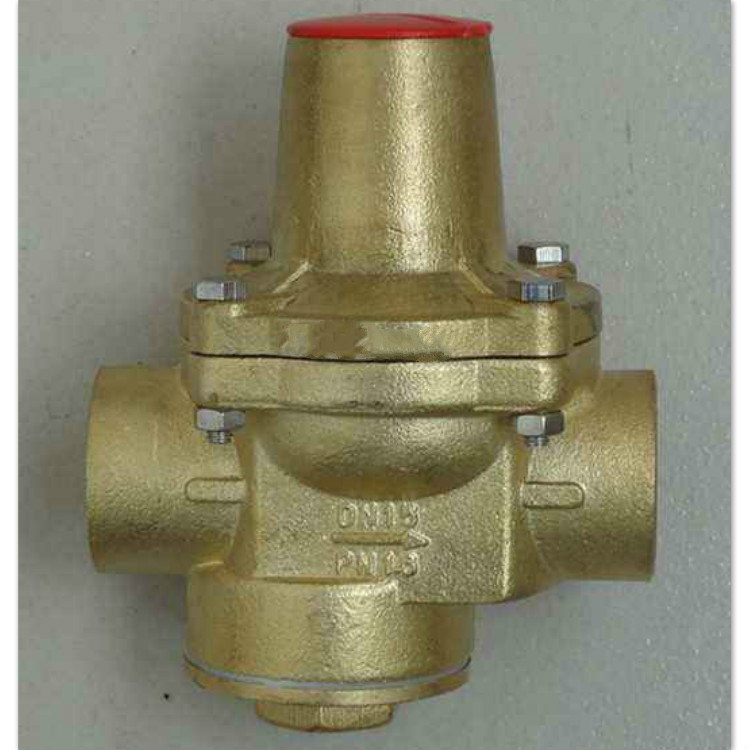

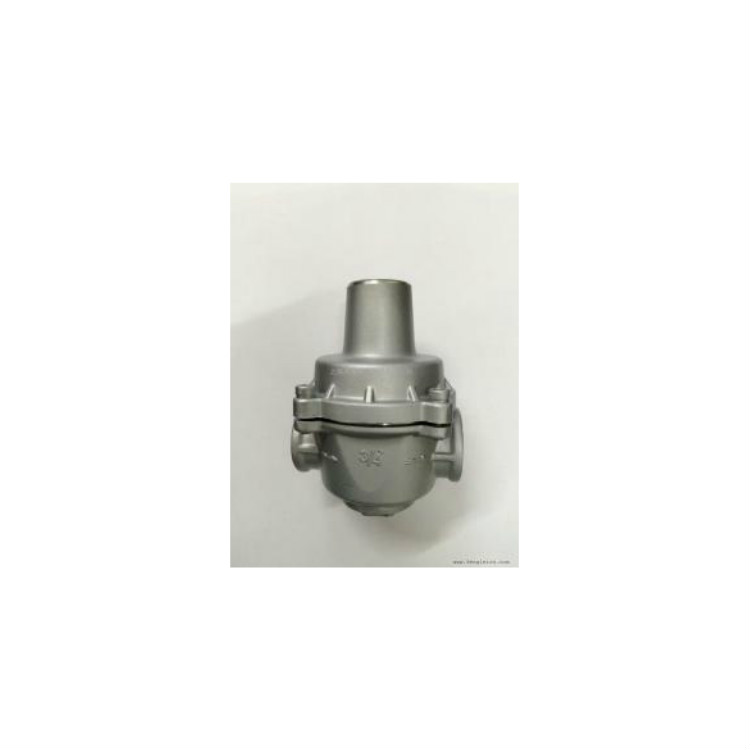

YZ11X支管式減壓閥(水工業管道.壓縮空氣專用)

結構特點和用處

本系列減壓閥是直接作用式薄膜彈簧減壓閥，是在吸取了國外同類產品優點的基礎上設計制造的。主要由膜片、磴形閥瓣、調節彈簧等零件組成。利用膜片傳感下游壓力變化驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。由調定調節彈簧壓力設定出口壓力值。
本產品適當加大了膜片面積，提高了靈敏度。減壓穩壓平穩、靈敏。適用于高層建筑公寓樓和住宅區的支線管路以及公寓、住宅的入戶支管使用。

主要技術參數和性能指標

公(gong)稱壓力(Mpa)	1.0	1.6
殼體(ti)試驗(yan)壓力(Mpa)*	1.5	2.4
密封(feng)試驗壓力(Mpa)	1.0	1.6
最高(gao)進口壓力(Mpa)	1.0	1.6
出口壓力范圍(Mpa)	0.05-0.55	0.05-0.8
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
滲漏量	0
工作(zuo)溫度	0℃-80℃

主要零件材料

零(ling)件名稱	零件(jian)材(cai)料(liao)
閥體	銅合金
閥(fa)蓋	銅合金(jin)
閥瓣	銅合(he)金
O型圈	丁腈橡膠
密封(feng)圈	丁(ding)腈(jing)橡膠(jiao)
膜片	夾織(zhi)物丁腈橡膠
調節(jie)彈(dan)簧(huang)	60Si2Mn
調節螺(luo)栓	2Cr13

流量系數(Cv)

DN	15(1/2")	20(3/4")	25(1")	32(1-1/4")	40(1-1/2")	50(2")
Cv	1	2	3	5	8	14

連接尺寸

DN	G	L	H		H
DN	G	L	P2*≤0.55MPa	P2*≤0.8MPa	H
15(1/2")	G1/2"	65	75	90	35
20(3/4")	G3-4"	75	85	100	35
25(1")	G1"	90	3	115	46
32(1-1/4")	G1-1/4"	105	130	150	55
40(1-1/2")	G1-1/2"	120	155	175	65
50(2")	G2"	140	175	195	75
